Mover smart M RS1Einbau
12 DE
60040-00463 ∙ 00 ∙ 09/2023
6.1.7 Verbindungsrohr fixieren

Das verschiebbare Verbindungsrohr mittig platzieren
(mittels Markierung) und jede Seite mit je einem Ge-
windestift M8x12 fixieren (15Nm)�
6.1.8 Befestigung final fixieren

Den Abstand von 20mm zum Reifen (mit belasteten
Rädern) nochmals prüfen�

Anschließend die Schrauben der Befestigung (M10)
in mehreren Schritten im Wechsel mit 25Nm an-
ziehen�
a
Abb� 39
a 25Nm
6.1.9 Montage der Einseitenbedienung

Sicherstellen, dass die Antriebsrollen nicht am Rei-
fen anliegen (auf beiden Seiten)�

Die kurzen Vierkantrohre (Abb� 40-1) mit den
Bohrungen nach außen in das lange Vierkantrohr
(Abb� 40-2) schieben�

Nun die kurzen Vierkantrohre (Abb� 40-1) auf die An-
schwenkwelle (Abb� 40-6) stecken�

Schrauben (Abb� 40-5) durch die Anschwenkwelle
stecken� Mit den Muttern (Abb� 40-4) festschrauben
(10Nm ± 1Nm)�

Das lange Vierkantrohr (Abb� 40-2) mittig ausrichten,
gegebenenfalls nachmessen�

In dieser Position die 2Gewindestifte (Abb� 40-3)
einschrauben (15Nm)�

Abschließend nochmals alle Schraubverbindungen
prüfen�

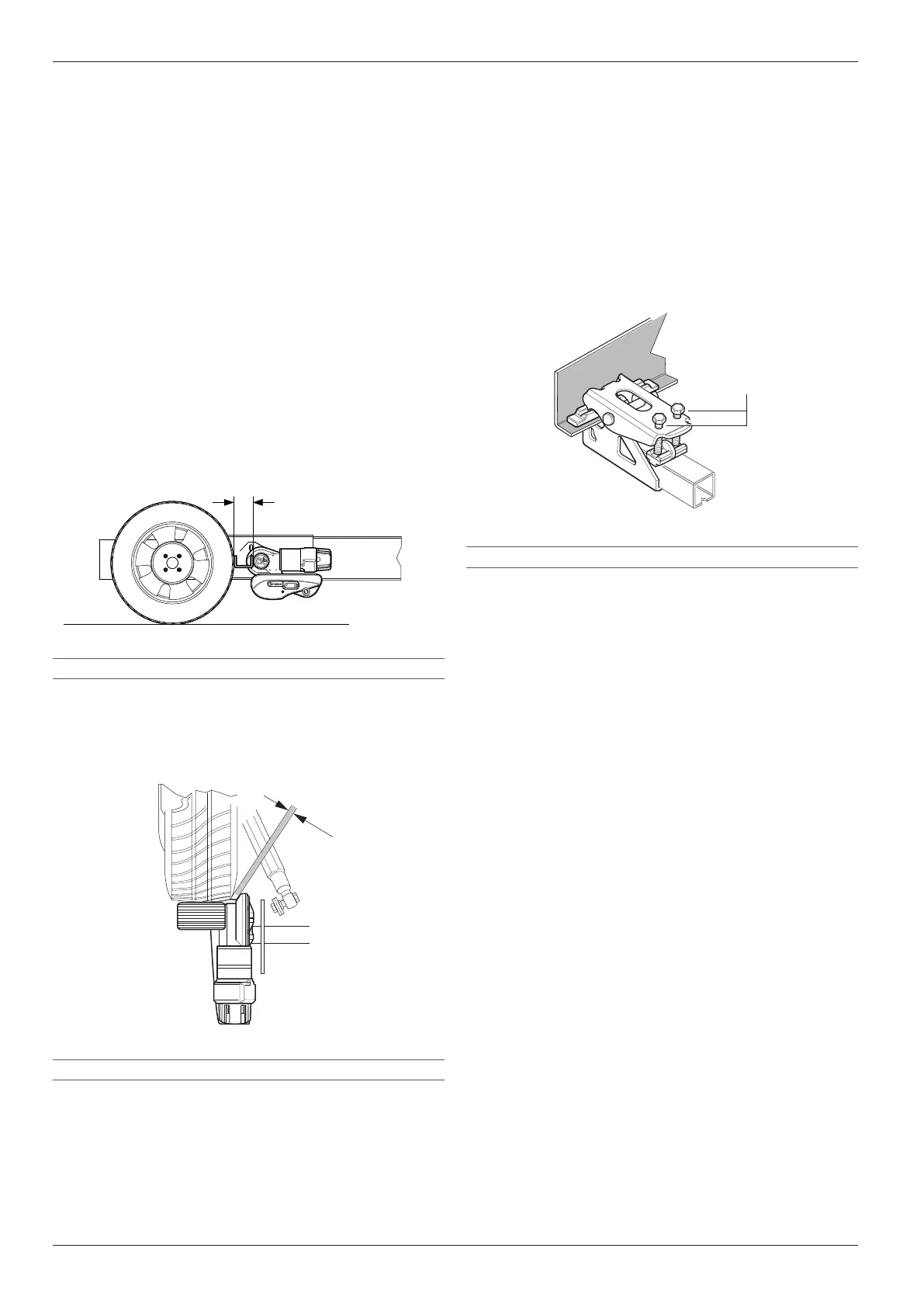

6.1.5 Abstand zwischen Reifen und Antriebsrol-
len einstellen

HINWEIS
Beschädigung durch falschen Abstand zwi-
schen Reifen und Antriebsrolle
Bei zu kleinem Abstand kann es zu Schäden am
Reifen und dem Rangiersystem kommen�
Bei zu großem Abstand ist eine sichere Kraft-
übertragung auf den Reifen nicht möglich und
der Wohnwagen kann unkontrollierbar werden�

Sicherstellen, dass der Abstand zwischen
Reifen und abgeschwenkter Antriebsrolle
20mm beträgt�

Durch Verschieben der Antriebseinheiten in Längs-
richtung den korrekten Abstand (Abb� 37-a) zwi-
schen Reifen und Antriebsrolle mit dem mitgelie-
ferten Distanzblech einstellen� Das verschiebbare
Verbindungsrohr erlaubt die Anpassung an die Rah-
menbreite� Hierbei muss das Gewicht des Wohnwa-
gens auf den Rädern lasten�
a
Abb� 37
a 20mm

Zwischen Getriebegehäuse und Reifen/ Stoßdämp-
fer mindestens 10mm Abstand einhalten�
Bei angeschwenkter Antriebsrolle beträgt der Mindest-
abstand 10mm�
a
Abb� 38
a min� 10mm
6.1.6 Überprüfung der Abstände

Nach richtiger Platzierung die Schrauben (Abb� 35-3)
der Befestigung leicht anziehen

Anschließend nochmals die geforderten Abstände
überprüfen� Hierbei muss das Gewicht des Wohn-
wagens auf den Rädern lasten�
