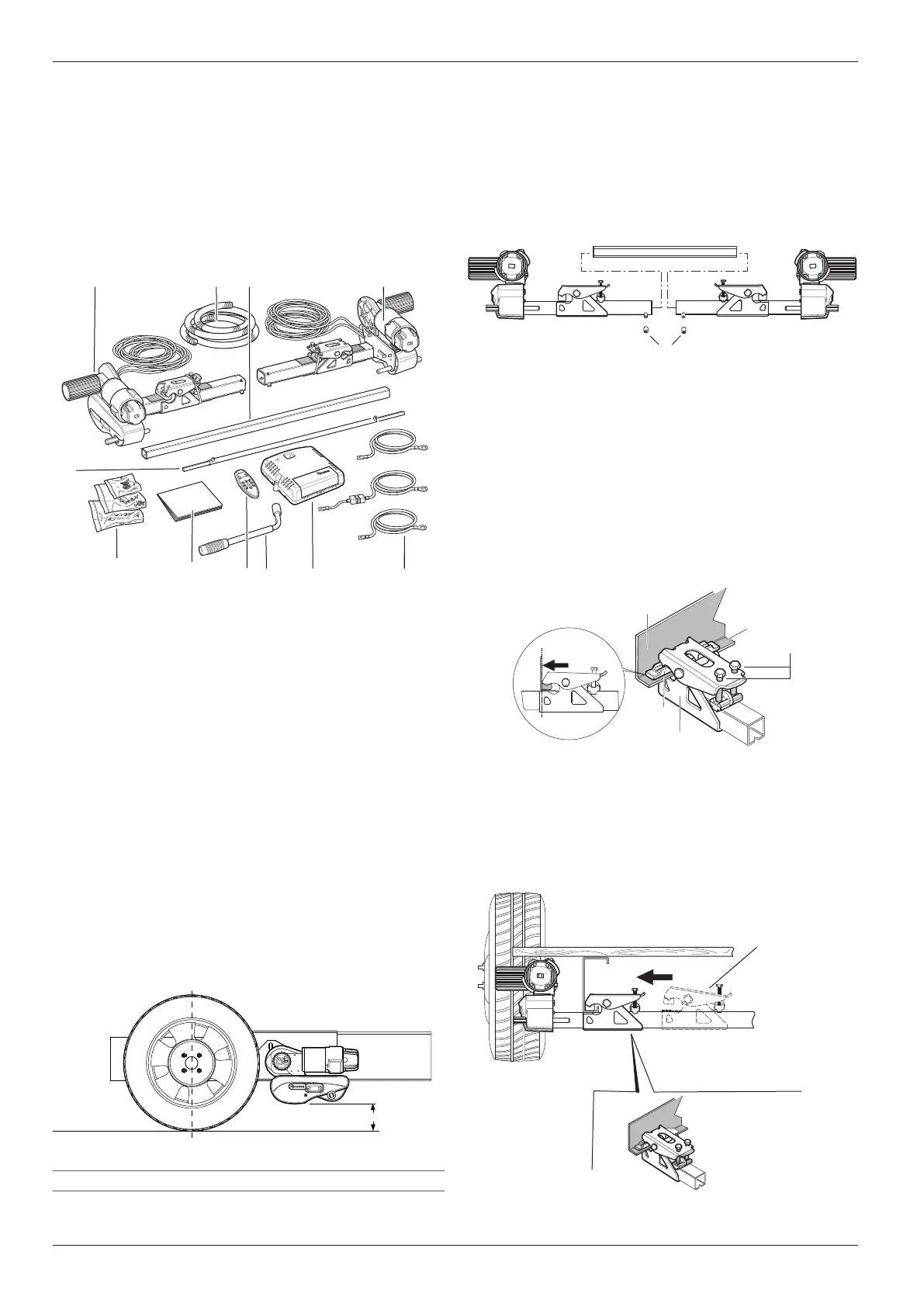

Mover smart M RS1Montaggio
60 IT
60040-00463 ∙ 00 ∙ 09/2023
6.1.3 Collegamento delle unità di trasmissione al
tubo di raccordo
Marcare il tubo di raccordo al centro�
Unire le unità di trasmissione per mezzo del tubo di
raccordo lasciandole allentate�
Non avvitare ancora le vite senza testa (Fig� 34-1)
incluse nella fornitura�
1
Fig� 34
1 Viti senza testa
6.1.4 Posizionamento delle unità di trasmissione
e del sistema di fissaggio
Montare le unità di trasmissione con il tubo di rac-
cordo e il fissaggio(Fig� 35-2) sul telaio del veicolo
e fissarle con le due viti(Fig� 35-3) in modo che sia
ancora possibile muovere leggermente il telaio�
Il gripper (Fig� 35-1) deve poggiare completamente sul
telaio del veicolo (Fig� 35-4) e sul lato (Fig� 35-5)�
3
1
2
5
4
Fig� 35
In direzione trasversale i rulli di trasmissione devono
coprire la superficie massima del battistrada degli
pneumatici�
Spostare le unità di trasmissione di lato facendo at-
tenzione a mantenere i gripper in posizione corretta�
1
Fig� 36
6.1.1 Lavori preliminari al montaggio
Le ruote e gli pneumatici montati sul caravan devono
essere della stessa misura e dello stesso tipo ed essere
gonfiati in base alle indicazioni del costruttore�
Togliere tutti i componenti dalla confezione e riporli
a terra�
Prima di iniziare il montaggio, rimuovere la fascetta
serracavo e le dime di cartone dal sistema di fissag-
gio�
Mover
smart
1 2
3
4
6
5
7
8
10
11
9
Fig� 32
1 Unità di trasmissione A
2 Unità di trasmissione B
3 Tubo vuoto
4 Tubo di raccordo
5 Comando unilaterale
6 Kit di accessori
7 Istruzioni di montaggio e per l’uso
8 Telecomando
9 Leva di avvicinamento
10 Centralina
11 Cavo di collegamento della batteria rosso e cavo di
collegamento della batteria nero
6.1.2 Valutazione dell’altezza libera dal suolo
Assicurarsi che l'altezza libera dal suolo sia sucien-
te (min� 110 mm)�
Se non è possibile rispettare la misura minima per
l’altezza libera dal suolo, il sistema di manovra non
può essere montato�
a
Fig� 33
a min�110mm
