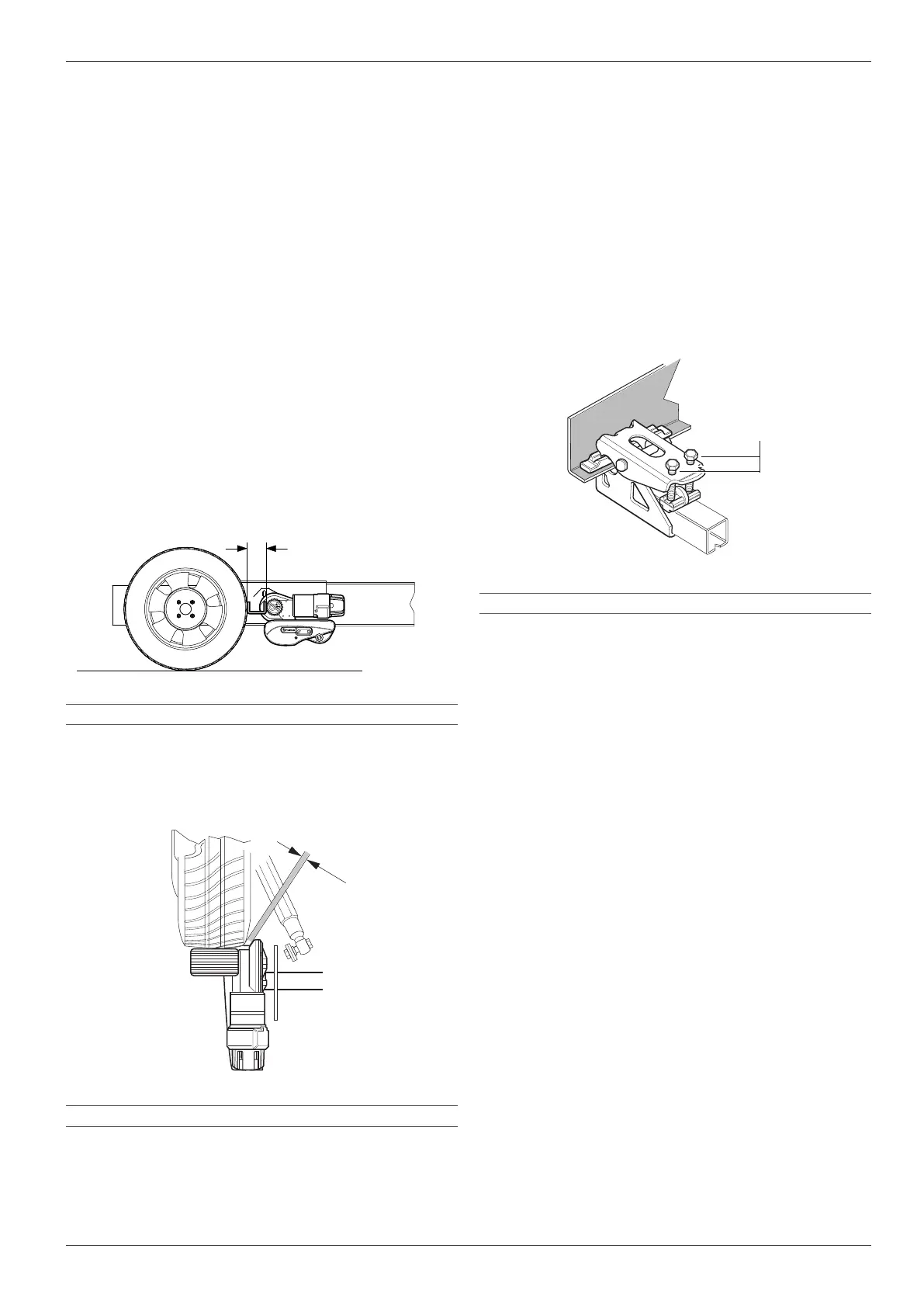

Mover smart M RS1 Montaggio
61IT
60040-00463 ∙ 00 ∙ 09/2023

Verificare ancora una volta che le distanze siano cor-
rette� Durante questa operazione, il peso del caravan
deve poggiare sulle ruote�
6.1.7 Fissaggio del tubo di raccordo

Posizionare il tubo di raccordo traslabile al centro
(sfruttando la marcatura) e fissare ciascun lato con
una vite senza testa M8x12 (15Nm)�
6.1.8 Operazione di fissaggio finale

Controllare nuovamente la distanza di 20 mm dal
pneumatico (a ruote caricate)�

Serrare quindi le viti del sistema di fissaggio (M10)
alternativamente in più passaggi con 25Nm�
a
Fig� 39
a 25Nm
6.1.9 Montaggio del comando unilaterale

Assicurarsi che i rulli di trasmissione non tocchino lo
pneumatico (su entrambi i lati)�

Infilare i tubi a sezione quadra corti (Fig� 40-1) nel
tubo a sezione quadra lungo (Fig� 40-2) con i fori
rivolti verso l’esterno�

Posizionare quindi i tubi a sezione quadra corti
(Fig� 40-1) sull’albero di avvicinamento (Fig� 40-6)�

Infilare le viti (Fig� 40-5) attraverso l’albero di avvi-
cinamento� Serrare con i dadi (Fig� 40-4) (10Nm ±
1Nm)�

Allineare il tubo a sezione quadra lungo (Fig� 40-2) al
centro; eventualmente verificare la misura�

In questa posizione, stringere le 2viti senza testa
(Fig� 40-3) (15Nm)�

Infine, controllare nuovamente tutti i collegamenti a
vite�
1 Fissaggio
6.1.5 Regolazione della distanza tra gli pneumati-
ci e i rulli di trasmissione

AVVISO
Rischio di danni dovuti a una distanza erra-
ta tra lo pneumatico e il rullo di trasmissio-
ne
Se la distanza è insuciente, pneumatico e
sistema di manovra possono danneggiarsi�
Se la distanza è eccessiva, la forza non può
essere trasmessa completamente ai pneumatici
e il caravan può diventare incontrollabile�

Assicurarsi che la distanza tra pneumatico
e rullo di trasmissione allontanato sia di
20mm�

Spostando le unità di trasmissione in senso lon-
gitudinale, regolare la distanza corretta (Fig� 37-a)
tra pneumatico e rullo di trasmissione utilizzando
il distanziale fornito� Il tubo di raccordo traslabile
consente l'adeguamento alla larghezza del telaio�
Durante questa operazione, il peso del caravan deve
poggiare sulle ruote�
a
Fig� 37
a 20mm

Mantenere una distanza minima di 10mm tra la sca-
tola del cambio e lo pneumatico o l’ammortizzatore�
Con il rullo di trasmissione avvicinato, la distanza mini-
ma è pari a 10 mm�
a
Fig� 38
a min� 10mm
6.1.6 Verifica delle distanze

Al termine delle operazioni di posizionamento strin-
gere leggermente le viti (Fig� 35-3) del fissaggio�
