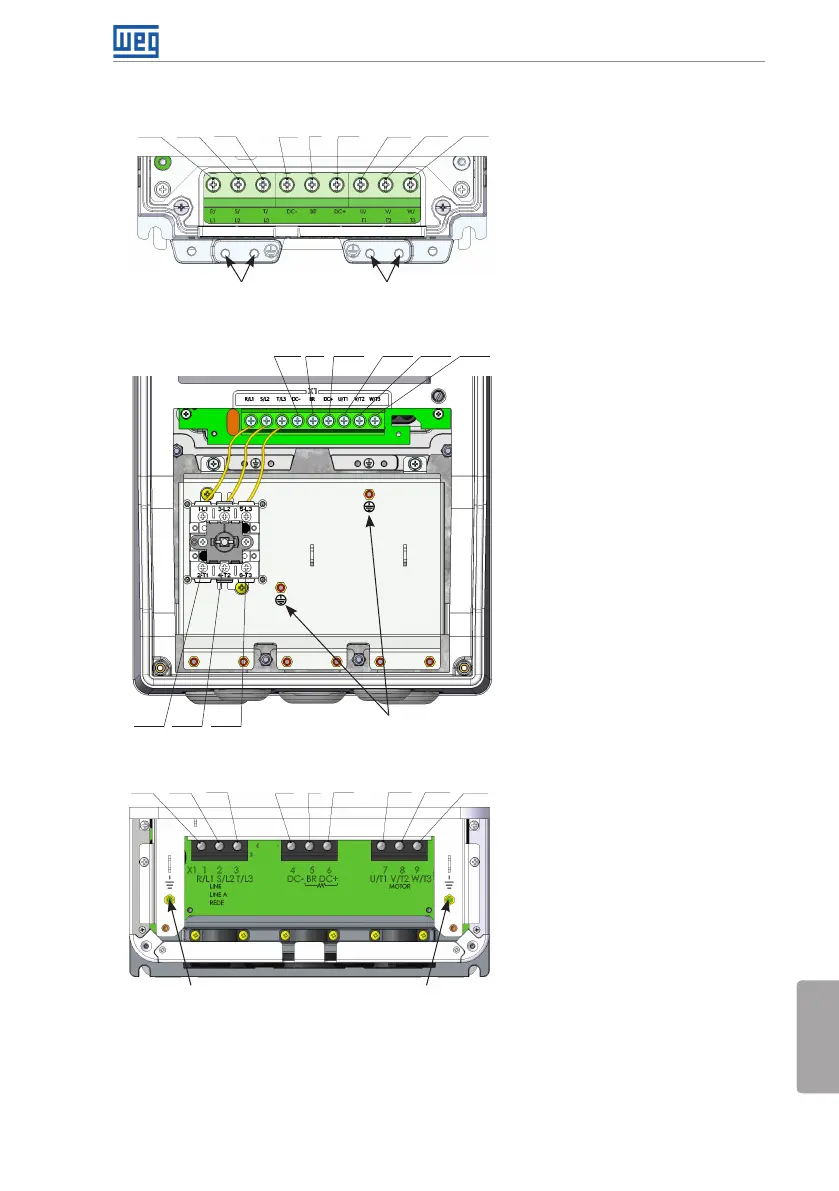

3.2.1 Identificação dos Bornes de Potência e Pontos de Aterramento
AterramentoAterramento
R/L1 S/L2 T/L3 DC- DC+ U/T1 V/T2 W/T3BR
(a) Mecânicas A, B e C
(b) Mecânicas B e C com grau de proteção IP55 e
seccionadora
Aterramento Aterramento
R/L1 S/L2 T/L3 DC- DC+ U/T1 V/T2 W/T3
BR
(c) Mecânica D
Aterramento
R/L1 S/L2 T/L3
DC- DC+ U/T1 V/T2 W/T3BR
R/L1, S/L2, T/L3: rede de
alimentação CA.
DC-: pólo negativo da tensão do
link CC.
BR: conexão do resistor de
frenagem.
DC+: pólo positivo da tensão do
link CC.
U/T1, V/T2, W/T3: conexões para
o motor.
