114 | CFW701
Instalação e Conexão
Português

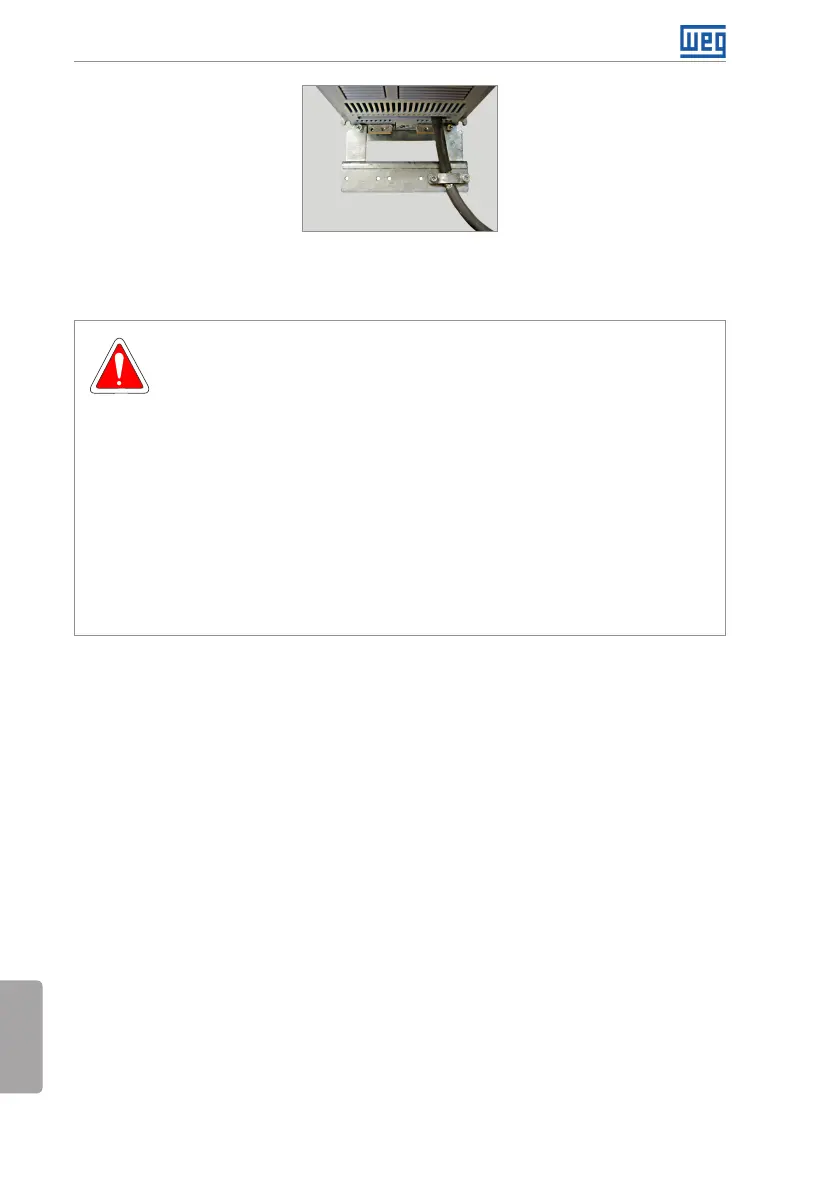

Figura 3.4: Detalhe da conexão da blindagem dos cabos do motor com acessório PCSx-01
3.2.4 Conexões de Aterramento
PERIGO!
O inversor deve ser obrigatoriamente ligado a um terra de proteção (PE).
Utilizar fiação de aterramento com bitola, no mínimo, igual à indicada na
Tabela B.1 na página 151, Tabela B.2 na página 152 e Tabela B.3 na
página 153.
Conecte os pontos de aterramento do inversor a uma haste de aterramento
específica, ou ao ponto de aterramento específico ou ainda ao ponto de
aterramento geral (resistência ≤ 10 Ω).
O condutor neutro da rede que alimenta o inversor deve ser solidamente
aterrado, porém o mesmo não deve ser utilizado para aterramento do inversor.
Para compatibilidade com a norma IEC61800-5-1 utilize no mínimo um cabo
de cobre de 10 mm² ou 2 cabos com a mesma bitola do cabo de aterramento
especificado na Tabela B.1 na página 151, Tabela B.2 na página 152 e
Tabela B.3 na página 153 para conexão do inversor ao terra de proteção,
já que a corrente de fuga é maior que 3,5 mA CA.
