Instalação e Conexão
Português
Não aterrar
Lado do
inversor
Isolar com fita

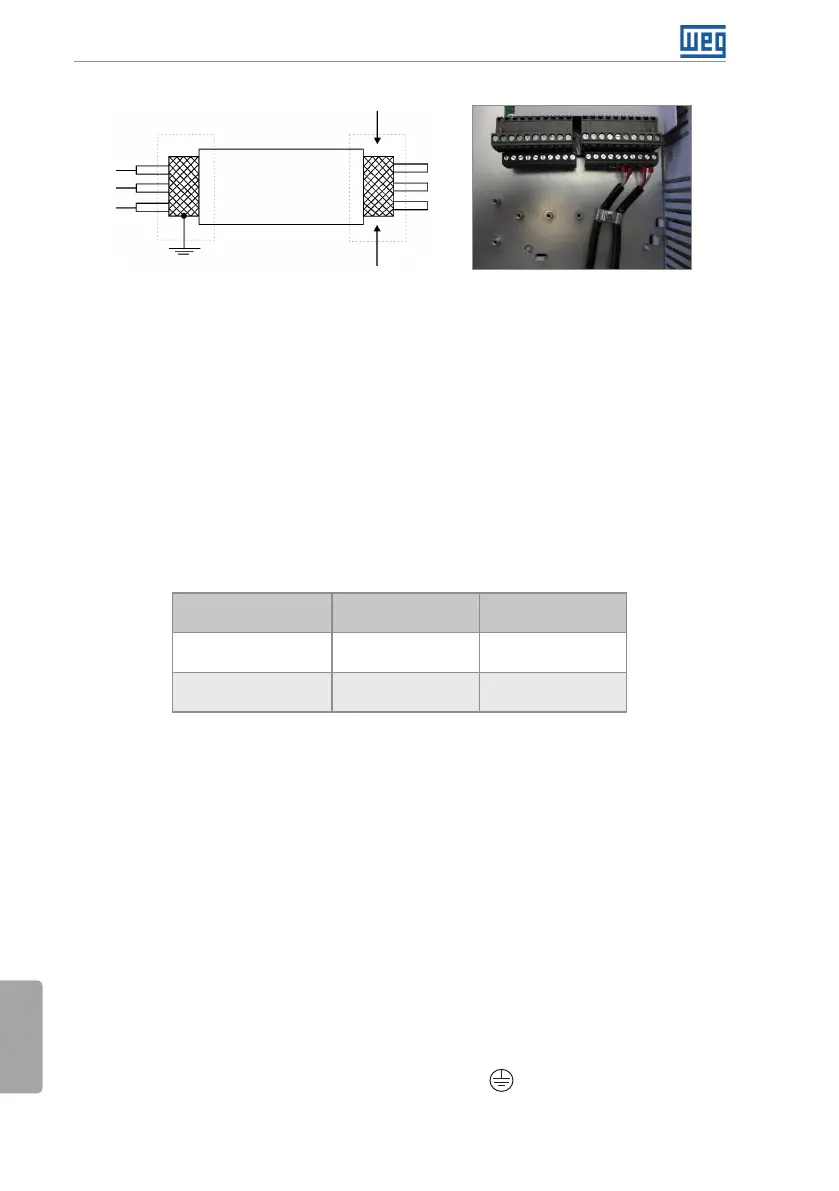

(a) Correta conexão da blindagem dos cabos
(b) Exemplo de ligação da blindagem ao
terra
Figura 3.6: (a) e (b) Conexão da blindagem
4. Relés, contatores, solenóides ou bobinas de freios eletromecânicos instalados próximos aos
inversores podem eventualmente gerar interferências no circuito de controle. Para eliminar
este efeito, supressores RC devem ser conectados em paralelo com as bobinas destes
dispositivos, no caso de alimentação CA, e diodos de roda-livre no caso de alimentação
CC.
3.2.6 Distância para Separação de Cabos
Prever separação entre os cabos de controle e de potência e entre os cabos das saídas a relé
e demais cabos de controle, conforme Tabela 3.2 na página 118.
Tabela 3.2: Distâncias de separação entre cabos
Corrente Nominal de
Saída do Inversor
Comprimento
do(s) Cabo(s)
Distância Mínima
de Separação
≤ 24 A
≤ 100 m (330 ft)
> 100 m (330 ft)
≥ 10 cm (3,94 in)
≥ 25 cm (9,84 in)
≥ 28 A
≤ 30 m (100 ft)
> 30 m (100 ft)
≥ 10 cm (3,94 in)
≥ 25 cm (9,84 in)
3.3 INSTALAÇÕES DE ACORDO COM A DIRETIVA EUROPÉIA DE
COMPATIBILIDADE ELETROMAGNÉTICA
Todos os inversores possuem filtro RFI C3 interno para redução da interferência eletromagnética.
Estes inversores, quando corretamente instalados, atendem os requisitos da diretiva de
compatibilidade eletromagnética (2014/30/EU).
A série de inversores CFW701 foi desenvolvida para aplicações profissionais, se aplicando os
limites de emissões harmônicas definidas pelas normas EN 61000-3-2 e EN 61000-3-12. Os
inversores atendem à norma EN 61000-3-2 sem restrições e à norma EN 61000-3-12 quando
instalados em redes com queda menor que 1 %.
3.3.1 Instalação Conforme
1. Inversores com opção filtro RFI C3 interno CFW701...C3...
2. Inversores da mecânica A a D com parafusos de aterramento dos capacitores de filtro RFI
C3 interno e da mecânica E com cabo J1 na posição (XE1). Para mais informações
consulte a Figura A.6 na página 145.
