112 | CFW701
Instalação e Conexão
Português
 A proteção térmica oferecida para o resistor de frenagem deve ser provida externamente
utilizando-se um relé térmico em série com o resistor e/ou um termostato em contato com
o corpo do mesmo, conectados de modo a seccionar a rede de alimentação de entrada do
inversor, como apresentado na Figura 3.3 na página 112.
 Ajuste P0151 e P0185 no valor máximo (400 V ou 800 V) quando utilizar frenagem reostática.
 O nível de tensão do link CC para atuação da frenagem reostática é definido pelo parâmetro
P0153 (nível da frenagem reostática).
Rede de
alimentação
Termostato
Resistor de
frenagem
Relé
térmico
Alimentação
de comando
Contator
CFW701
BR
DC+
R
S
T

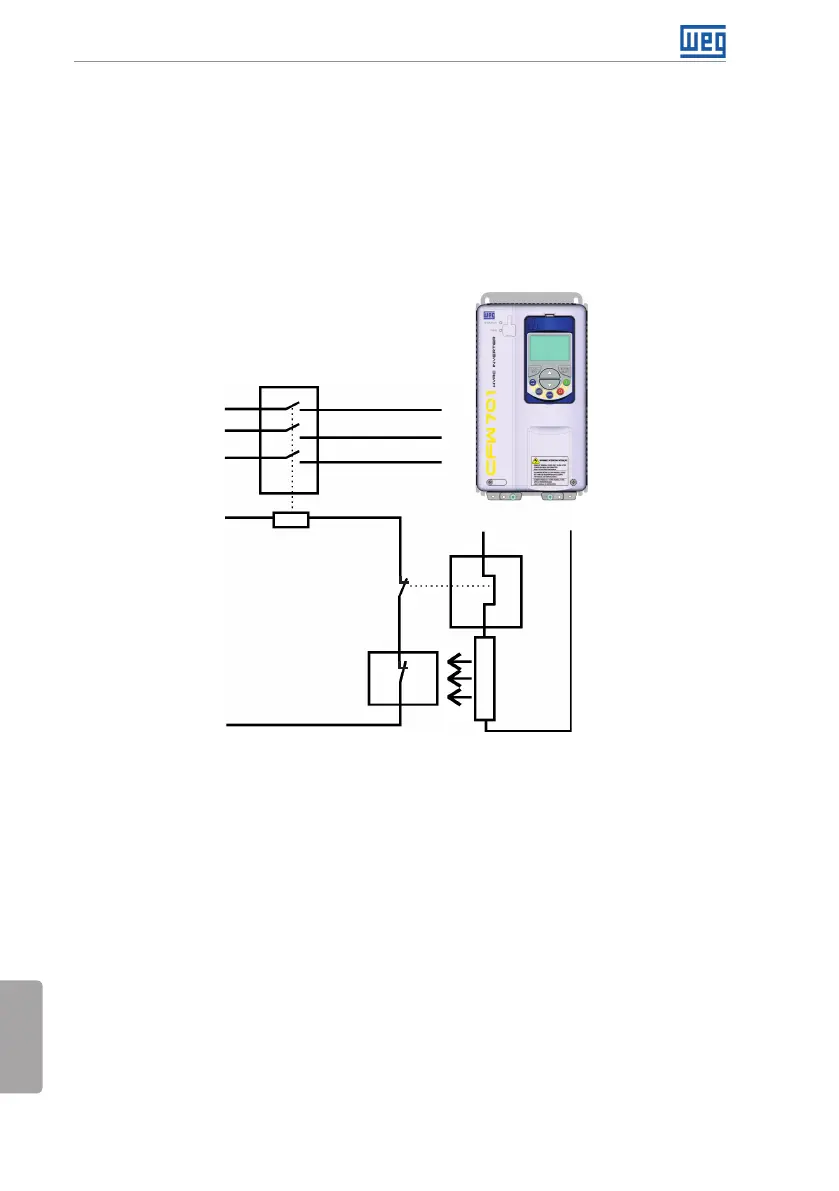

Figura 3.3: Conexão do resistor de frenagem
