CFW701 | 67
Español
Instalación y Conexión

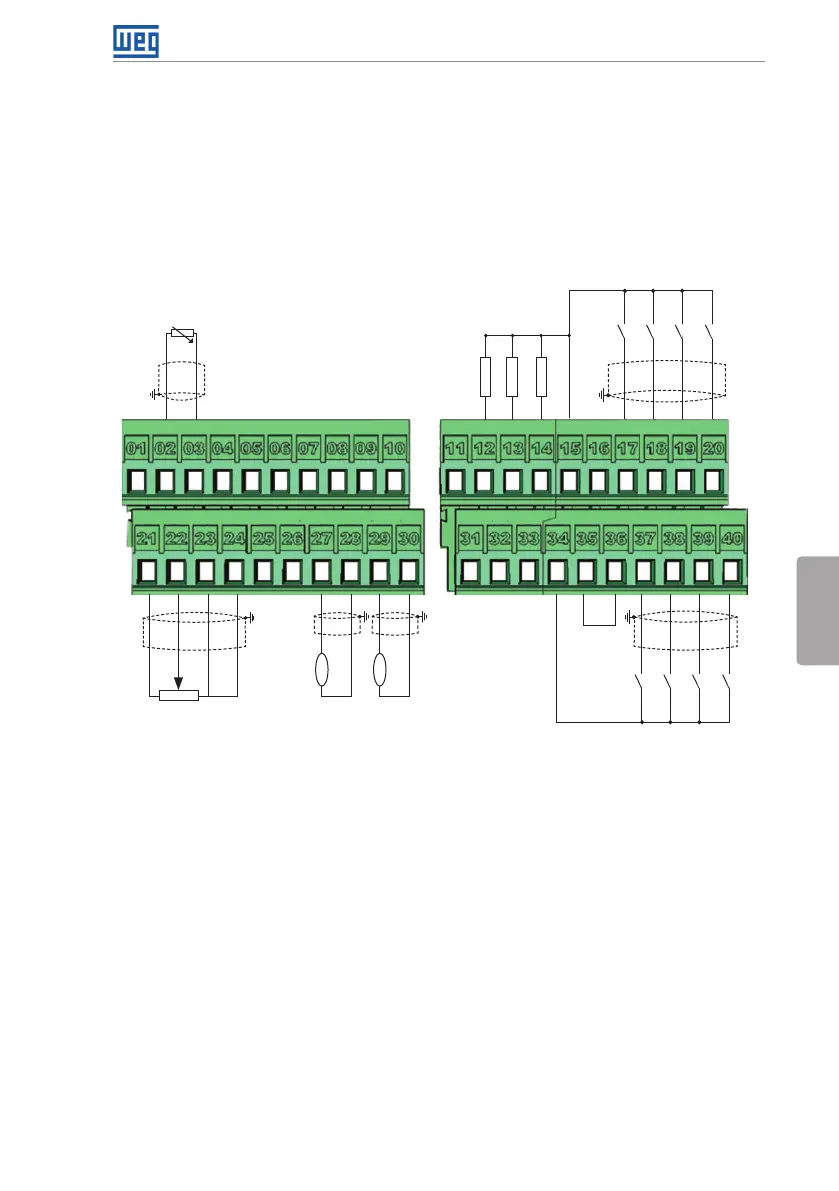

3.2.5 Conexiones de Control
Las conexiones de control (entradas/salidas analógicas y entradas/salidas digitales), deben
ser hechas en el conector XC1 de la Tarjeta Electrónica de Control CC701. Las funciones y las
conexiones típicas son presentadas en la Figura 3.5 en la página 68.
GND (24 V)
REF+
AI1+
AI1-
REF-
AO1
AO2
AGND (24 V)
AGND (24 V)
AI2+
AI2-
A (-) – RS-485
DO3
DO4
DO5
+24 V
+24 V
COM
GND (24 V)
RL1-NA
RL1-C
RL2-C
RL2-NA
DI5
DI1
DI6
DI2
DI7
DI3
DI8
DI4
>300 Ω
>300 Ω
>300 Ω
B (+) – RS-485
GND
AI3-
AI3+
NC
NC
NC
PTC
≥5 kΩ
Entradas digitales tipo activo alto
(1)
(1) Para conexión de entradas digitales tipo activo bajo consulte la Figura 3.5 en la página 68.
(a) Entradas digitales tipo activo alto
rpm
amp
