WEG CFW701 - Conexões de Potência; Conexões de Entrada

110 | CFW701
Instalação e Conexão
Português
Fusíveis de rede
 O fusível a ser utilizado na entrada deve ser do tipo UR (Ultra-Rápido) com I
2
t igual ou menor
que o indicado na Tabela B.1 na página 151, Tabela B.2 na página 152 e Tabela B.3 na
página 153 (considerar valor de extinção de corrente a frio (não é o valor de fusão)), para
proteção dos diodos retificadores de entrada do inversor e da fiação.
 Para conformidade com norma UL, utilizar fusíveis classe J na alimentação do inversor com
corrente não maior que os valores apresentados na Tabela B.1 na página 151, Tabela B.2
na página 152 e Tabela B.3 na página 153.
 Opcionalmente, podem ser utilizados na entrada fusíveis de ação retardada, dimensionados
para 1,2 x corrente nominal de entrada do inversor. Neste caso, a instalação fica protegida
contra curto-circuito, exceto os diodos da ponte retificadora na entrada do inversor. Isto pode
causar danos maiores ao inversor no caso de algum componente interno falhar.
3.2.3 Conexões de Potência
Blindagem
PE
Seccionadora
Fusíveis
R
S
T
Rede
PE W V U
PE R S T U V W PE

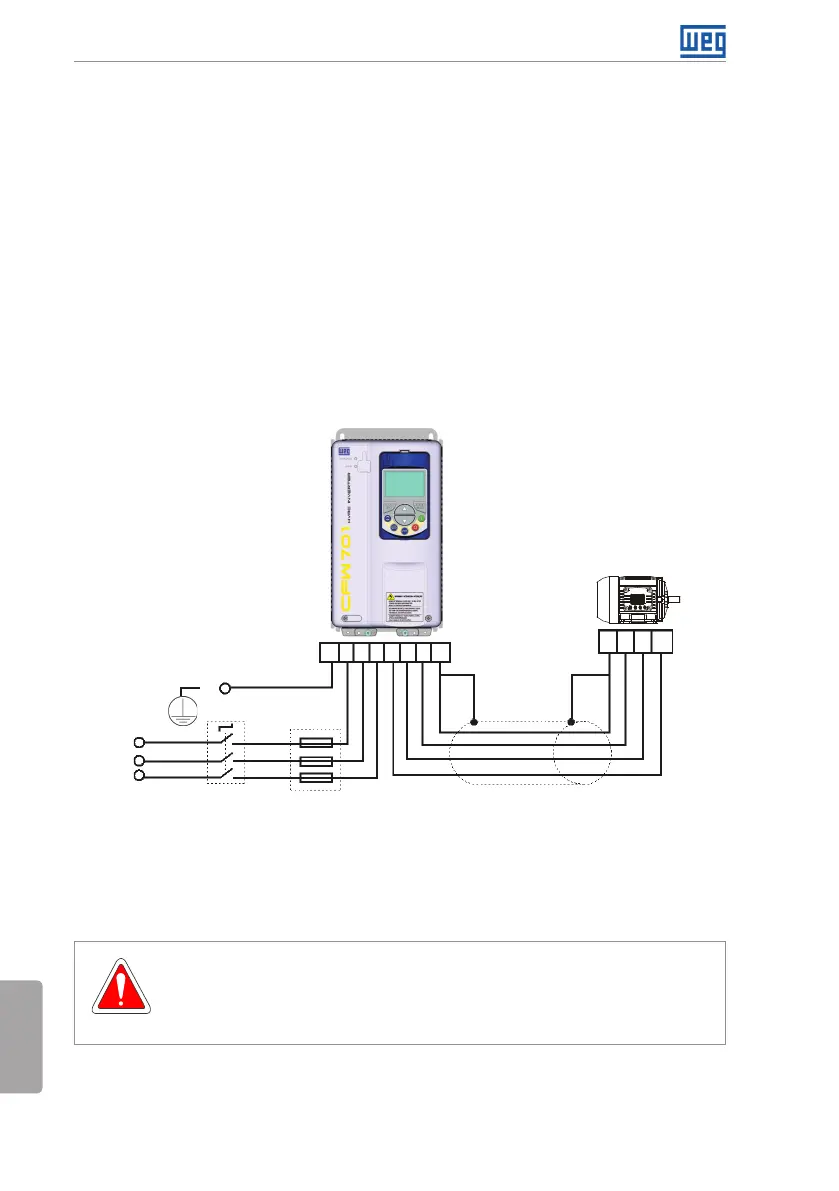

Figura 3.2: Conexões de potência e aterramento
A seccionadora não é necessária se o inversor possuir o opcional DS (com seccionadora).
3.2.3.1 Conexões de Entrada
PERIGO!
Prever um dispositivo para seccionamento da alimentação do inversor. Este
deve seccionar a rede de alimentação para o inversor quando necessário (por
exemplo: durante trabalhos de manutenção).
