CFW701 | 109
Instalação e Conexão
Português
R/L1 S/L2 T/L3
DC- DC+
U/T1
V/T2
W/T3
BR
Aterramento
(f) Mecânica E com grau de proteção IP55 e
seccionadora

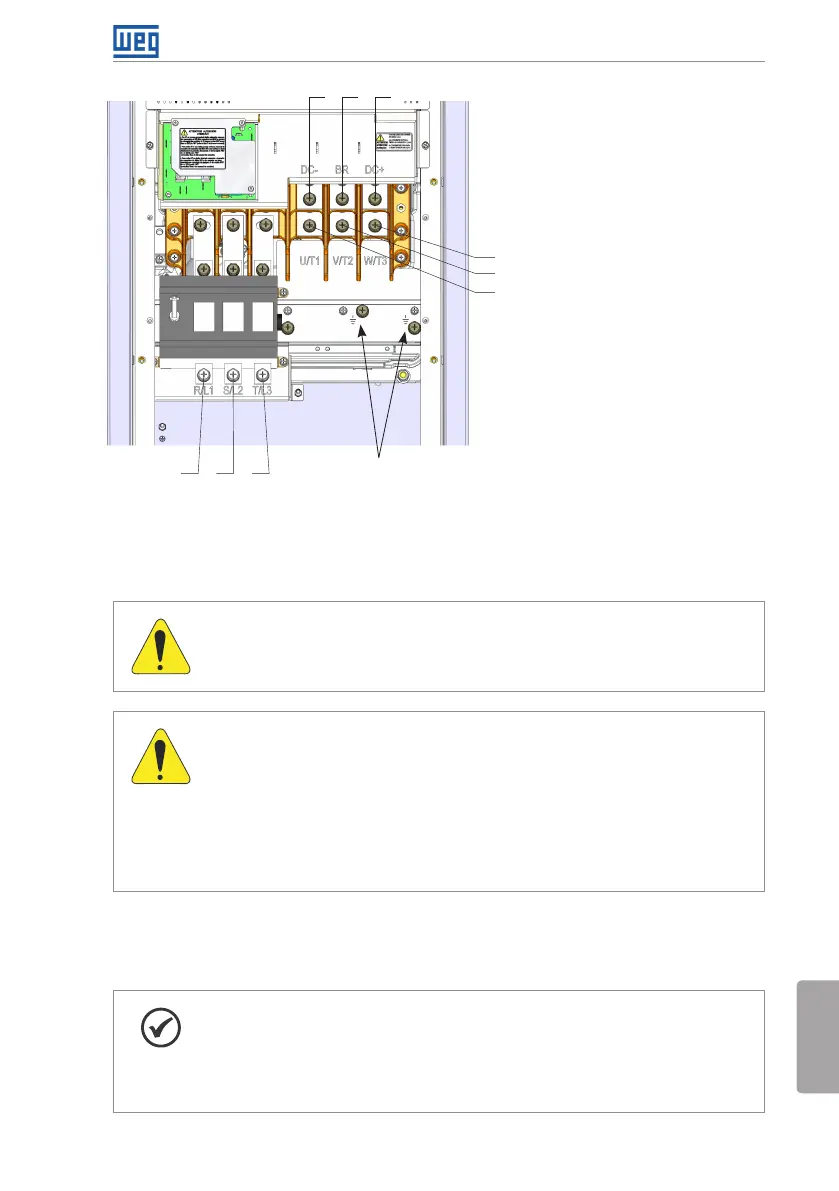

Figura 3.1: (a) a (f) Bornes de potência e pontos de aterramento – mecânicas A a E
3.2.2 Fiação de Potência, Aterramento e Fusíveis
ATENÇÃO!
Utilizar terminais adequados para os cabos das conexões de potência e
aterramento.
ATENÇÃO!
Interruptor diferencial residual (DR):
Quando utilizado na alimentação do inversor deverá apresentar corrente de
atuação de 300 mA.
Dependendo das condições de instalação, como comprimento e tipo do
cabo do motor, acionamento multimotor, etc., poderá ocorrer a atuação
do interruptor DR. Verificar com o fabricante o tipo mais adequado para
operação com inversores.
Consulte Tabela B.1 na página 151, Tabela B.2 na página 152 e Tabela B.3 na página 153
para fiação e fusíveis recomendados e a Tabela B.6 na página 165 para especificações dos
terminais de potência.
NOTA!
Os valores das bitolas da Tabela B.1 na página 151, Tabela B.2 na página
152 e Tabela B.3 na página 153 são apenas orientativos. Para o correto
dimensionamento da fiação levar em conta as condições de instalação e a
máxima queda de tensão permitida.
