Opcionales y Accesorios
Convertidores con esta opción salen de fábrica con la tarjeta en el circuito de potencia
conteniendo un convertidor CC/CC con entrada 24 Vcc y salidas adecuadas para la alimentación
del circuito de control. De esta forma la alimentación del circuito será redundante, o sea, podrá
ser hecha a través de la fuente externa de 24 Vcc (conexiones conforme la Figura 7.1 en la
página 86) o a través de la fuente conmutada interna padrón del convertidor.
Observe que en los convertidores con la opción de alimentación externa del control en 24 Vcc,
los terminales XC1:34 y 36 o XC1:15 y 16 sirven como entrada para la fuente externa de 24 Vcc y
no más como salida, conforme el convertidor de frecuencia padrón (Figura 7.1 en la página 86).
En el caso de la alimentación de 24 Vcc externa no estar presente, sin embargo, estando
la potencia alimentada, las entradas y salidas digitales se quedarán sin alimentación. Por lo
tanto, recomendase que la fuente de 24 Vcc permanezca siempre conectada en XC1:34 y 36
o XC1:15 y 16.
b) Puntos de conexiones
para XC1:15 y 16
24 Vcc
± 10 %
@ 1,5 A
a) Puntos de conexiones para
XC1:34 y 36
24 Vcc
± 10 %
@ 1,5 A

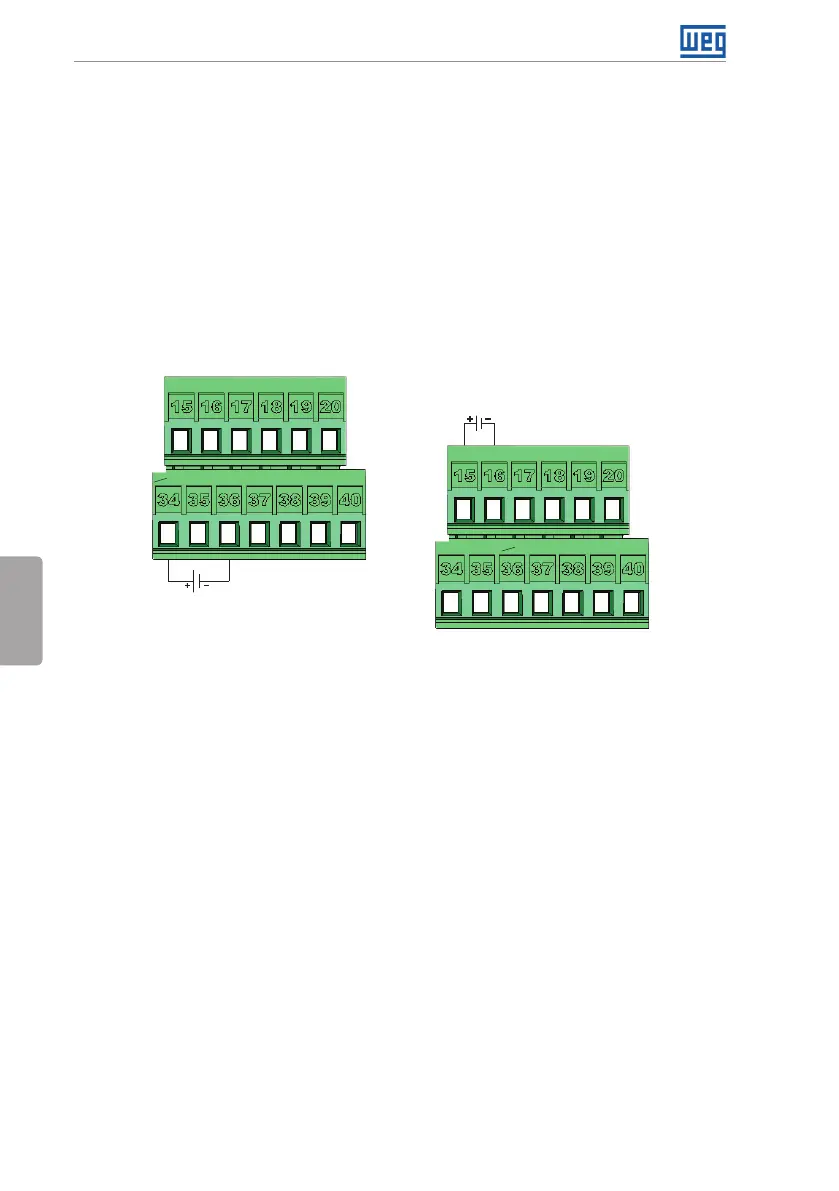

Figura 7.1: (a) y (b) Puntos de conexiones y capacidad de la fuente externa de 24 Vcc
7.2 ACCESORIOS
Los accesorios son incorporados de forma simples y rápidas a los convertidores, usando el
concepto “Plug and Play”. Cuando un accesorio es conectado a los slots, el circuito de control
identifica el modelo e informa en P0028 el código del accesorio conectado. El accesorio debe
ser instalado con el convertidor desenergizado.
El código y los modelos disponibles de cada accesorio son presentados en la Tabla 7.1 en la
página 87. Los accesorios pueden solicitarse separadamente y son enviados en embalajes
propios conteniendo los componentes y los guías con instrucciones detalladas para instalación,
operación y programación.
