CFW701 | 59
Español
Instalación y Conexión

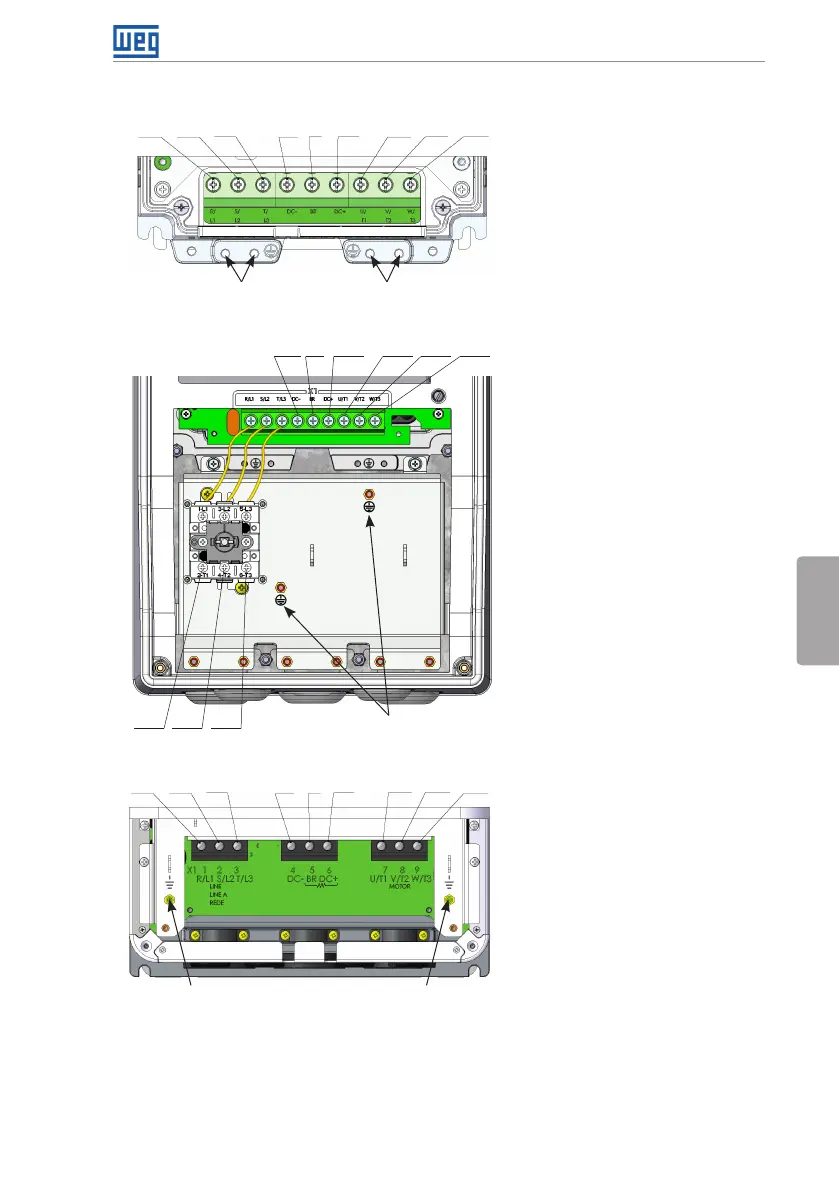

3.2.1 Identificación de los Bornes de Potencia y Puntos de Puesta a Tierra
Puesta a tierraPuesta a tierra
R/L1 S/L2 T/L3 DC- DC+ U/T1 V/T2 W/T3BR
(a) Tamaños A, B y C
(b) Tamaños B y C con grado de protección IP55 y
seccionadora
Puesta a tierra Puesta a tierra
Puesta a tierra
R/L1 S/L2 T/L3 DC- DC+ U/T1 V/T2 W/T3
BR
(c) Tamaño D
R/L1 S/L2 T/L3
DC- DC+ U/T1 V/T2 W/T3BR
R/L1, S/L2, T/L3: red de
alimentación CA.
DC-: polo negativo de la tensión del
link CC.
BR: conexión de la resistencia de
frenado.
DC+: polo positivo de la tensión del
link CC.
U/T1, V/T2, W/T3: conexiones para
el motor.
