4 HMI E PROGRAMAÇÃO BÁSICA
4.1 INTERFACE HOMEM-MÁQUINA HMI-CFW701
Através da HMI é possível o comando do inversor, a visualização e o ajuste de todos os
parâmetros. A HMI apresenta dois modos de operação: monitoração e parametrização. As
funções das teclas e os campos ativos do display da HMI variam de acordo com o modo de
operação. O modo de parametrização é constituído de três níveis.
- Pressione esta tecla para acelerar o motor até a velocidade ajustada em P0122. A velocidade do
motor é mantida enquanto a tecla é pressionada. Quando a tecla é liberada, o motor é desacelerado
até a sua parada.
Esta função está ativa quando todas as condições abaixo forem satisfeitas:
1. Gira/Para = Para.
2. Habilita Geral = Ativo.
3. P0225 = 1 em LOC e/ou P0228 = 1 em REM.
- Quando no modo monitoração: pressione
esta tecla para diminuir a velocidade.
- Quando no modo parametrização, nível 1:
pressione esta tecla para ir ao próximo grupo.
- Quando no modo parametrização, nível 2:
pressione esta tecla para ir ao parâmetro
anterior.
- Quando no modo parametrização, nível 3:
pressione esta tecla para decrementar o
conteúdo do parâmetro.
- Quando no modo monitoração: pressione esta
tecla para entrar no modo parametrização.
- Quando no modo parametrização, nível
1: pressione esta tecla para selecionar o
grupo de parâmetros desejado – exibe os
parâmetros do grupo selecionado.
- Quando no modo parametrização, nível 2:
pressione esta tecla para exibir o parâmetro
– exibe o conteúdo do parâmetro para a
modificação do conteúdo.
- Quando no modo parametrização, nível
3: pressione esta tecla para salvar o novo
conteúdo do parâmetro – retorna para o nível
2 do modo parametrização.
- Pressione esta tecla para acelerar o motor
com tempo determinado pela rampa de
aceleração.
Ativa quando:
P0224 = 0 em LOC e/ou
P0227 = 0 em REM.
- Pressione esta tecla para desacelerar o
motor com tempo determinado pela rampa
de desaceleração.
Ativa quando:
P0224 = 0 em LOC e/ou
P0227 = 0 em REM.
- Quando no modo monitoração:
pressione a tecla para aumentar a
velocidade.
- Quando no modo parametrização,
nível 1: pressione esta tecla para ir
ao grupo anterior.
- Quando no modo parametrização,
nível 2: pressione esta tecla para ir
ao próximo parâmetro.
- Quando no modo parametrização,
nível 3: pressione esta tecla
para incrementar o conteúdo do
parâmetro.
- Quando no modo parametrização,
nível 1: pressione esta tecla para
retornar ao modo de monitoração.
- Quando no modo parametrização,
nível 2: pressione esta tecla
para retornar ao nível 1 do modo
parametrização.
- Quando no modo parametrização,
nível 3: pressione esta tecla para
cancelar o novo valor (não salva o
novo valor) e irá retornar ao nível 2
do modo parametrização.
- Pressione esta tecla para definir a
direção de rotação do motor.
Ativa quando:
P0223 = 2 ou 3 em LOC e/ou
P0226 = 2 ou 3 em REM.
- Pressione esta tecla para alterar
entre o modo LOCAL e ou
REMOTO.
Ativa quando:
P0220 = 2 ou 3.
Porta de comunicação USB
(1)
(1) Disponível a partir do número de série 1023801859.

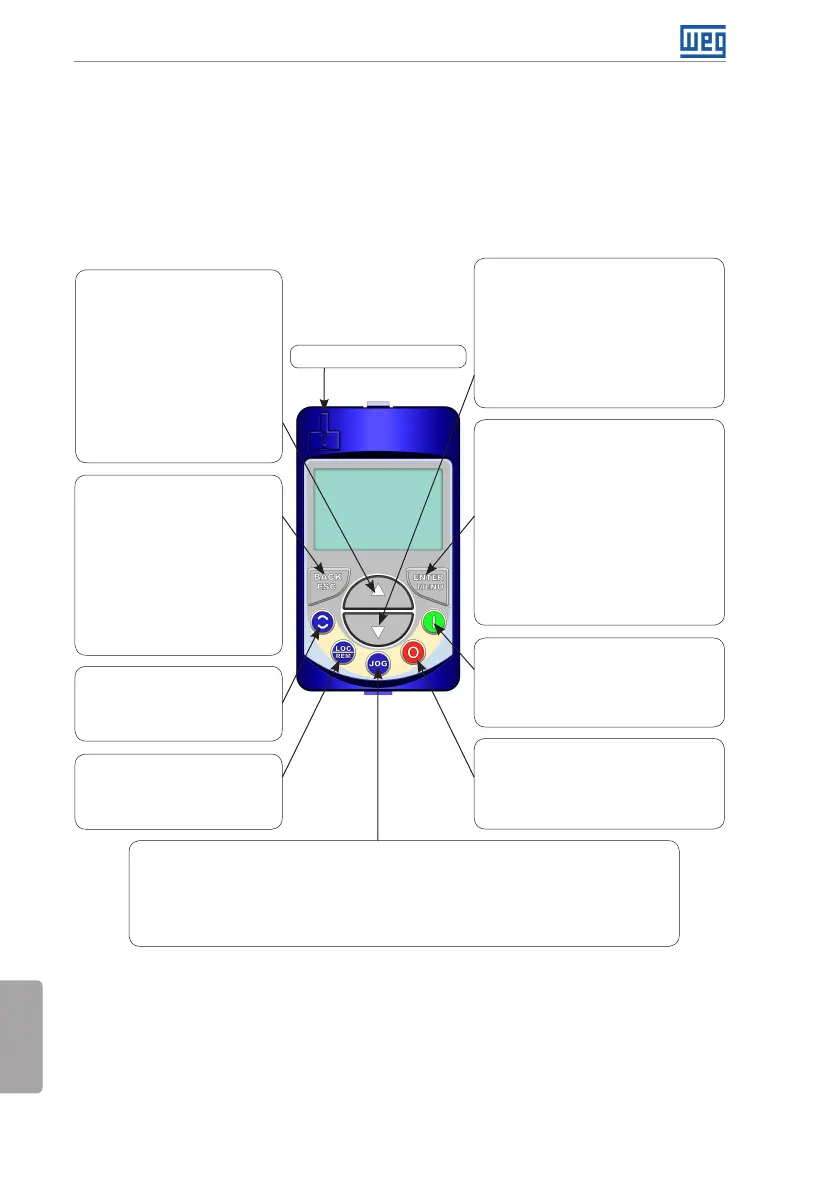

Figura 4.1: Teclas da HMI
