64 | CFW701
Español
Instalación y Conexión
 Si el resistor de frenado fuera montado internamente al tablero del convertidor, considerar
la energía del mismo en el dimensionado de la ventilación del tablero.
 La protección térmica ofrecida para la resistencia de frenado debe ser instalada externamente
utilizando un relé térmico en serie con la resistencia y/o un termostato en contacto con el
cuerpo del mismo, conectado de modo a seccionar la red de alimentación de entrada del
convertidor, como presentado en la Figura 3.3 en la página 64.
 Ajustar P0151 y P0185 en el valor máximo (400 V o 800 V) cuando utilizar el frenado reostático.
 El nivel de tensión del link CC para actuación del frenado reostático es definido por el
parámetro P0153 (nivel del frenado reostático).
Red de
alimentación
Termostato
Resistor de
frenado
Relé
térmico
Alimentación
de comando
Contactor
CFW701
BR
DC+
R
S
T

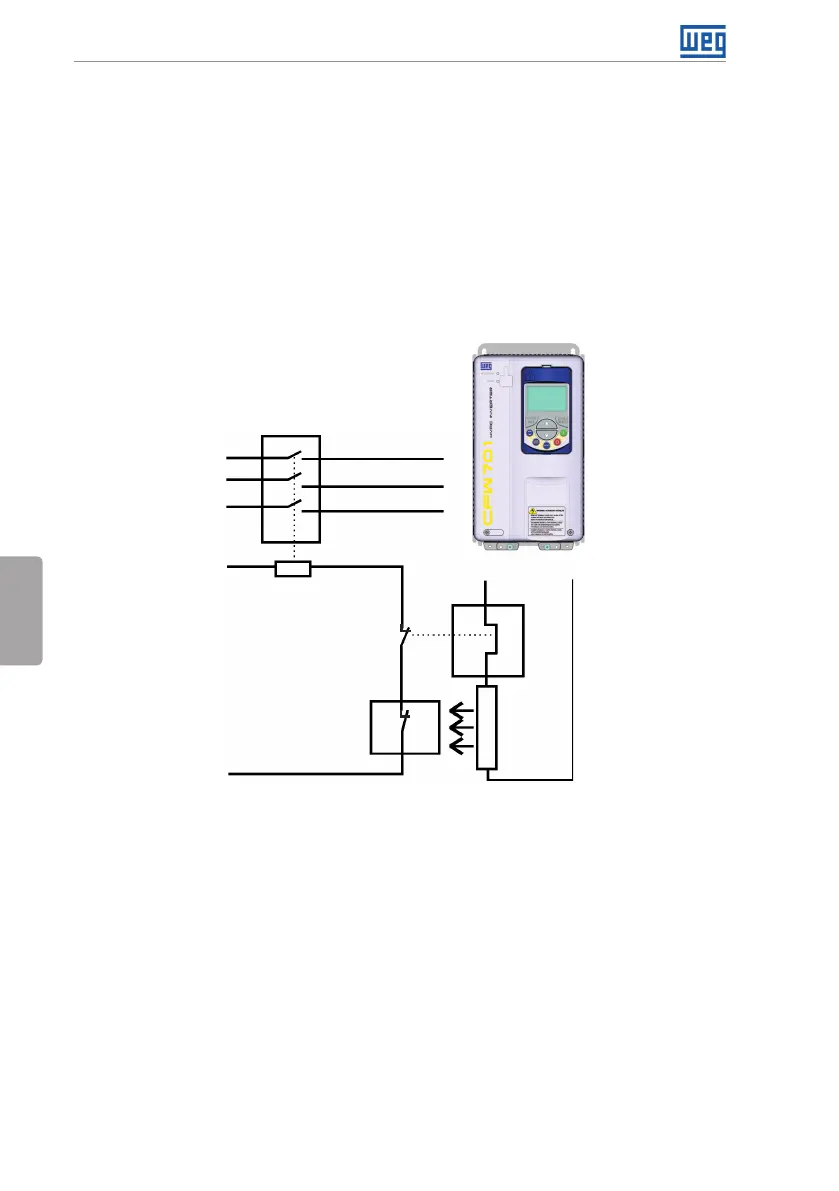

Figura 3.3: Conexión del resistor de frenado
