Fusibles de red
 El fusible utilizado en la entrada debe ser del tipo UR (Ultra-Rápido) con I
2
t igual o menor
que el indicado en la Tabla B.1 en la página 151, Tabla B.2 en la página 152 y Tabla B.3
en la página 153 (considerar valor de extinción de corriente a frío (no es el valor de fusión)),
para protección de los diodos rectificadores de entrada del convertidor y del cableado.
 Para conformidad con la norma UL, utilizar fusibles clase "J" en la alimentación del convertidor
con corriente no mayor que los valores de la Tabla B.1 en la página 151, Tabla B.2 en la
página 152 y Tabla B.3 en la página 153.
 Opcionalmente, pueden utilizarse en la entrada fusibles de acción retardada, dimensionados
para 1.2 x corriente nominal de entrada del convertidor. En este caso, la instalación quedará
protegida contra cortocircuito, excepto para los diodos del puente rectificador en la entrada
del convertidor. Esto puede causar daños mayores al convertidor en el caso de algún
componente interno fallara.
3.2.3 Conexiones de Potencia
Blindaje
PE
Seccionadora
Fusibles
R
S
T
Red
PE W V U
PE R S T U V W PE

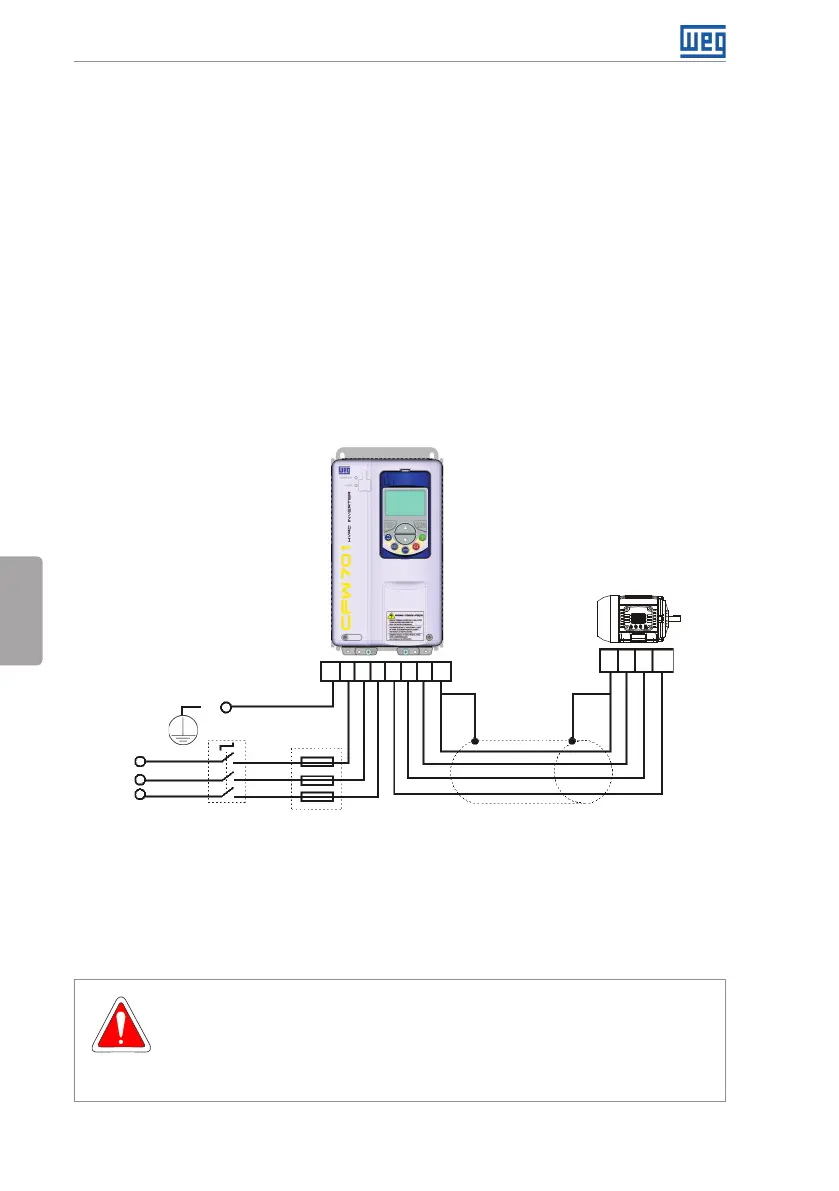

Figura 3.2: Conexiones de potencia y puesta a tierra
La seccionadora externa no será necesaria si el convertidor tiene la opción DS (con
seccionadora).
3.2.3.1 Conexiones de Entrada
¡PELIGRO!
Prever un dispositivo para seccionar la alimentación del convertidor de
frecuencia.
Este debe seccionar la red de alimentación para el convertidor de frecuencia
cuando necesario (por ejemplo: durante trabajos de mantenimiento).
