66 | CFW701
Español
Instalación y Conexión
 Para los tamaños B y C con grado de protección IP55 existe un accesorio llamado “kit de
blindaje para cables de potencia PCSC-03, y de tamaños D y E, con grado de protección
IP55 utilizar los accesorios estándar para la protección”. El kit de blindaje PCSC-03 acompaña
al convertidor con opcional 55.

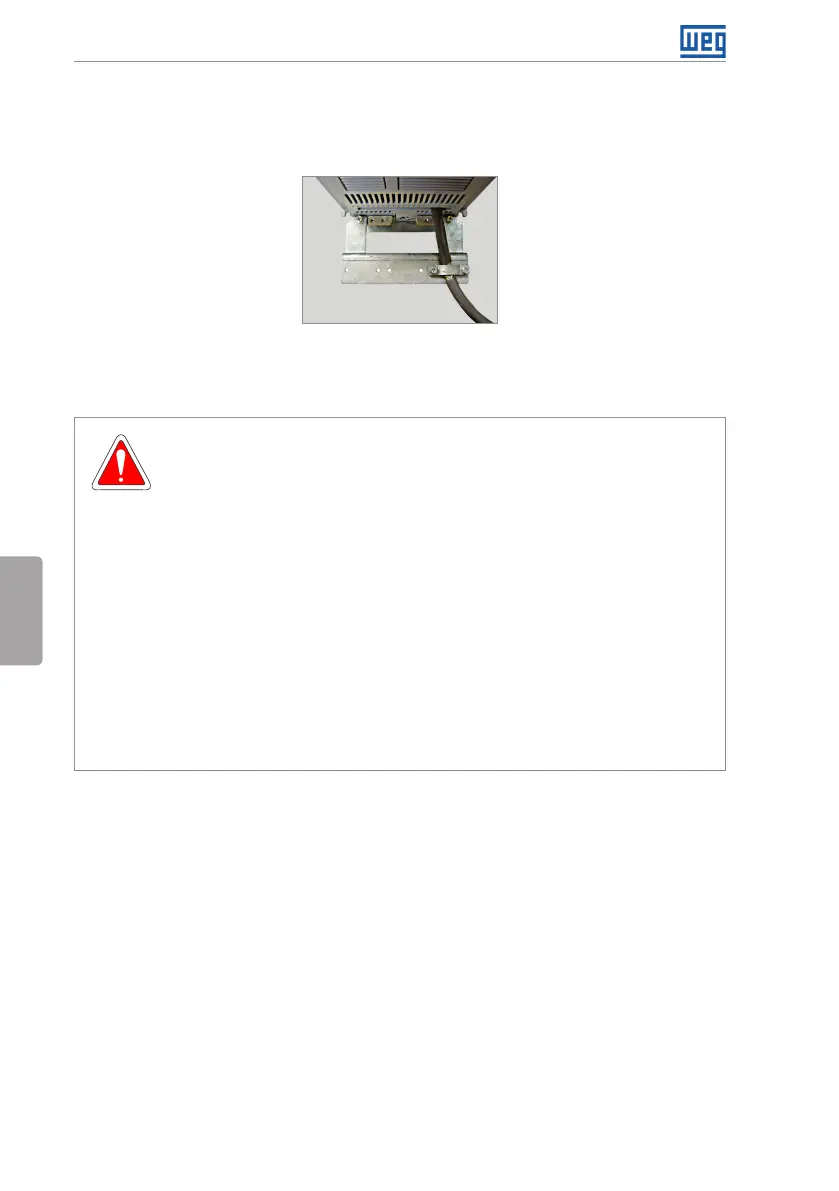

Figura 3.4: Detalle de la conexión del blindaje de los cables del motor con accesorio PCSx-01
3.2.4 Conexiones de Puesta a Tierra
¡PELIGRO!
 El convertidor de frecuencia debe ser obligatoriamente puesto a una tierra
de protección (PE).
 Utilizar cableado de puesta a tierra con calibre mínimo, igual al indicado en
la Tabla B.1 en la página 151, Tabla B.2 en la página 152 y Tabla B.3 en
la página 153.
 Conecte los puntos de puesta a tierra del convertidor a una barra de puesta
a tierra específica, o al punto de tierra específica o todavía al punto de tierra
general (resistencia ≤ 10 Ω).
 El conductor neutro de la red que alimenta el convertidor de frecuencia debe
ser aislado del sistema de puesta a tierra, sin embargo el mismo no debe
ser utilizado para hacer la puesta a tierra del convertidor.
 Para compatibilidad con la norma IEC61800-5-1 utilice como mínimo un
cable de cobre de 10 mm² o 2 cables con el mismo calibre del cable de
puesta a tierra especificado en la Tabla B.1 en la página 151, Tabla B.2 en
la página 152 y Tabla B.3 en la página 153 para conexión del convertidor
al tierra de protección, ya que la corriente de fuga es mayor que 3,5 mA CA.
