68 | CFW701
Español
Instalación y Conexión
+24 V
GND (24 V)
DI5
DI6
DI7
DI8
Entradas digitales tipo activo bajo
+24 V
COM
GND (24 V)
DI1
DI2
DI3
DI4
(b) Entradas digitales tipo activo bajo

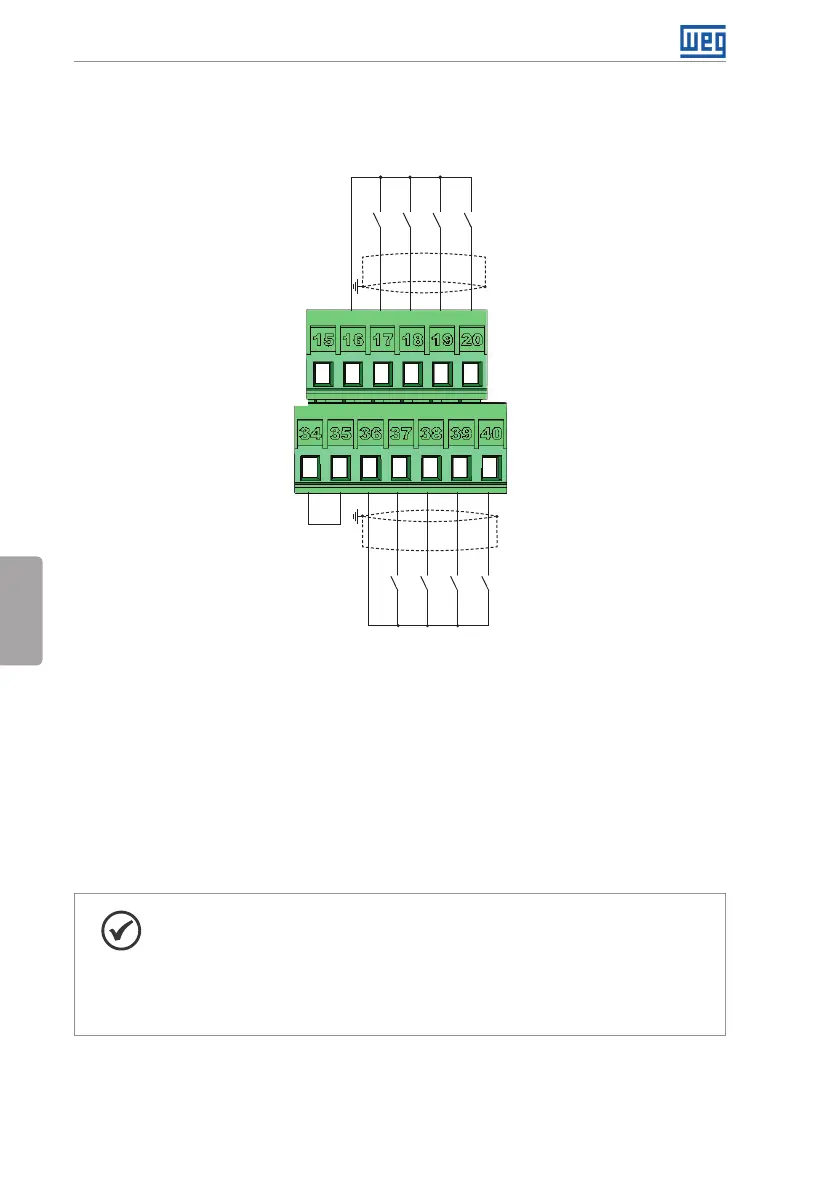

Figura 3.5: (a) y (b) Señales del conector XC1
Consulte la Figura A.3 en la página 141 para visualizar la localización de la tarjeta de control,
del conector XC1 (señales de control), de las DIP-switches S1 (para selección del tipo de señal
de las entradas y salidas analógicas) y S2 (terminación de la red RS-485) y de los slots 3 y 5
para accesorios (consulte la Sección 7.2 ACCESORIOS en la página 86).
Los convertidores CFW701 son suministrados con las entradas digitales configuradas como
activo alto y las entradas y salidas analógicas configuradas para señal en tensión 0...10 V.
¡NOTA!
Para utilizar las entradas y/o salidas analógicas con señal en corriente, ajustar
la lave S1 y los parámetros relacionados conforme Tabla 3.1 en la página 69.
Para configurar entradas analógicas para señal en tensión -10...10 V ajustar
parámetros P0233 y P0238 conforme Tabla 3.1 en la página 69. Para más
informaciones consulte el manual de programación del CFW701.
