+24 V
GND (24 V)
DI5
DI6
DI7
DI8
Entradas digitais tipo ativo baixo
+24 V
COM
GND (24 V)
DI1
DI2
DI3
DI4
(b) Entradas digitais tipo ativo baixo

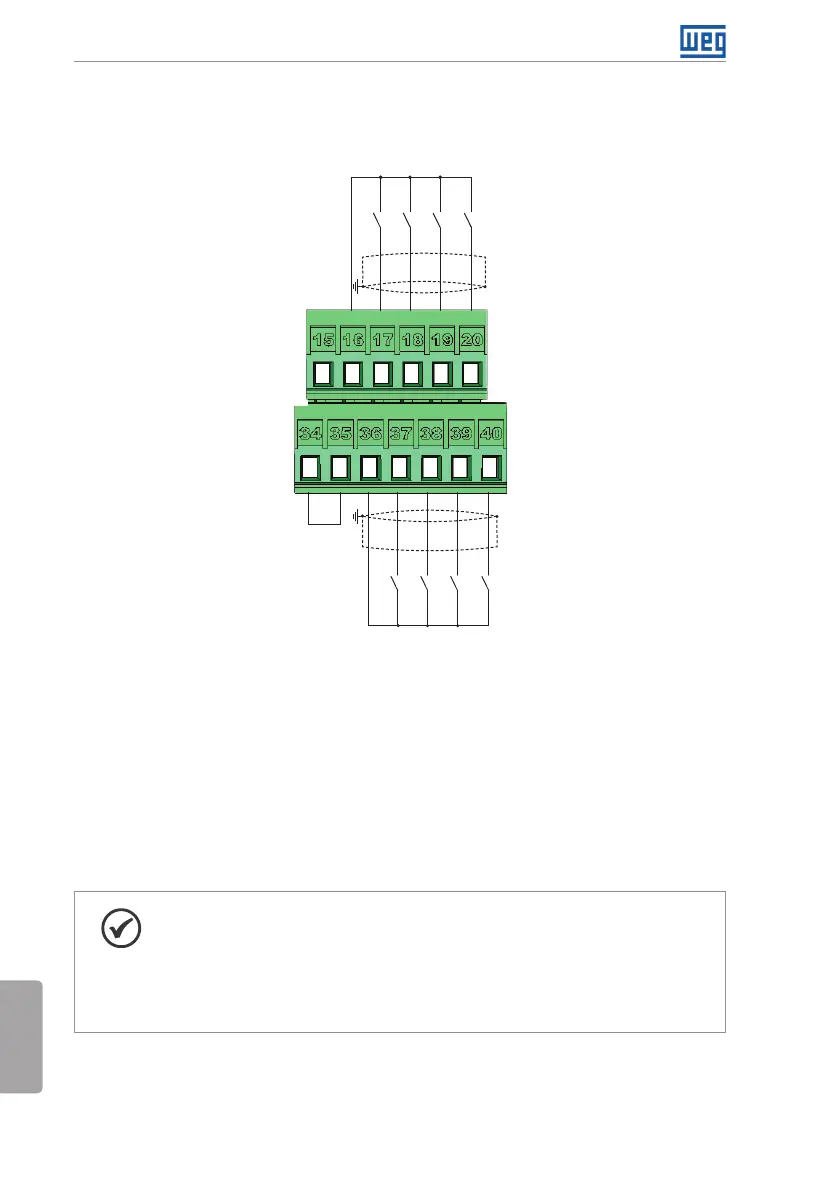

Figura 3.5: (a) e (b) Sinais do conector XC1
Consulte a Figura A.3 na página 141 para visualizar a localização do cartão de controle,
do conector XC1 (sinais de controle), das DIP-switches S1 (para seleção do tipo de sinal das
entradas e saídas analógicas) e S2 (terminação da rede RS-485) e dos slots 3 e 5 para acessórios
(consulte a Seção 7.2 ACESSÓRIOS na página 134).
Os inversores CFW701 são fornecidos com as entradas digitais configuradas como ativo alto
e as entradas e saídas analógicas configuradas para sinal em tensão 0...10 V.
NOTA!
Para utilizar as entradas e/ou saídas analógicas com sinal em corrente ajustar
a chave S1 e os parâmetros relacionados conforme Tabela 3.1 na página 117.
Para configurar entradas analógicas para sinal em tensão -10...10 V ajustar
parâmetros P0233 e P0238 conforme Tabela 3.1 na página 117. Para mais
informações consulte o manual de programação do CFW701.
