122 | CFW701
HMI e Programação Básica
Português
Estados do inversor:
LOC: fonte de comandos ou referências local.
REM: fonte de comandos ou referências remoto.
: sentido de giro conforme as setas.
CONF: configuração. Indica que o inversor está na rotina de Start-up Orientado ou com
programação de parâmetros incompatível. Ver a seção Incompatibilidade de Parâmetros no
manual de programação CFW701.
SUB: subtensão.
RUN: inversor habilitado e/ou frenagem CC ativa.
Modo Monitoração
É o estado inicial da HMI após a energização e da tela de inicialização,
com valores padrão de fábrica.
O campo Menu não está ativo nesse modo.
Os campos display principal e display secundário da HMI indicam os
valores de dois parâmetros pré-definidos por P0205 e P0206.
Partindo do modo de monitoração, ao pressionar a tecla ENTER/MENU
comuta-se para o modo parametrização.
Modo Parametrização
Nível 1:
Este é o primeiro nível do modo parametrização. É possível escolher o
grupo de parâmetro utilizando as teclas e .
Os campos display principal, display secundário e unidades de medida
não são mostrados nesse nível.
Pressione a tecla ENTER/MENU para ir ao nível 2 do modo parametrização
– seleção dos parâmetros.
Pressione a tecla BACK/ESC para retornar ao modo monitoração.
Nível 2:
O número do parâmetro é exibido no display principal e o seu conteúdo
no display secundário.
Use as teclas e para encontrar o parâmetro desejado.
Pressione a tecla ENTER/MENU para ir ao nível 3 do modo
parametrização – alteração do conteúdo dos parâmetros.
Pressione a tecla BACK/ESC para retornar ao nível 1 do modo
parametrização.
Nível 3:
O conteúdo do parâmetro é exibido no display principal e o número do
parâmetro no display secundário.
Use as teclas e para configurar o novo valor para o parâmetro
selecionado.
Pressione a tecla ENTER/MENU para confirmar a modificação (salvar
o novo valor) ou BACK/ESC para cancelar a modificação (não salva o
novo valor). Em ambos os casos a HMI retorna para o nível 2 do modo
parametrização.

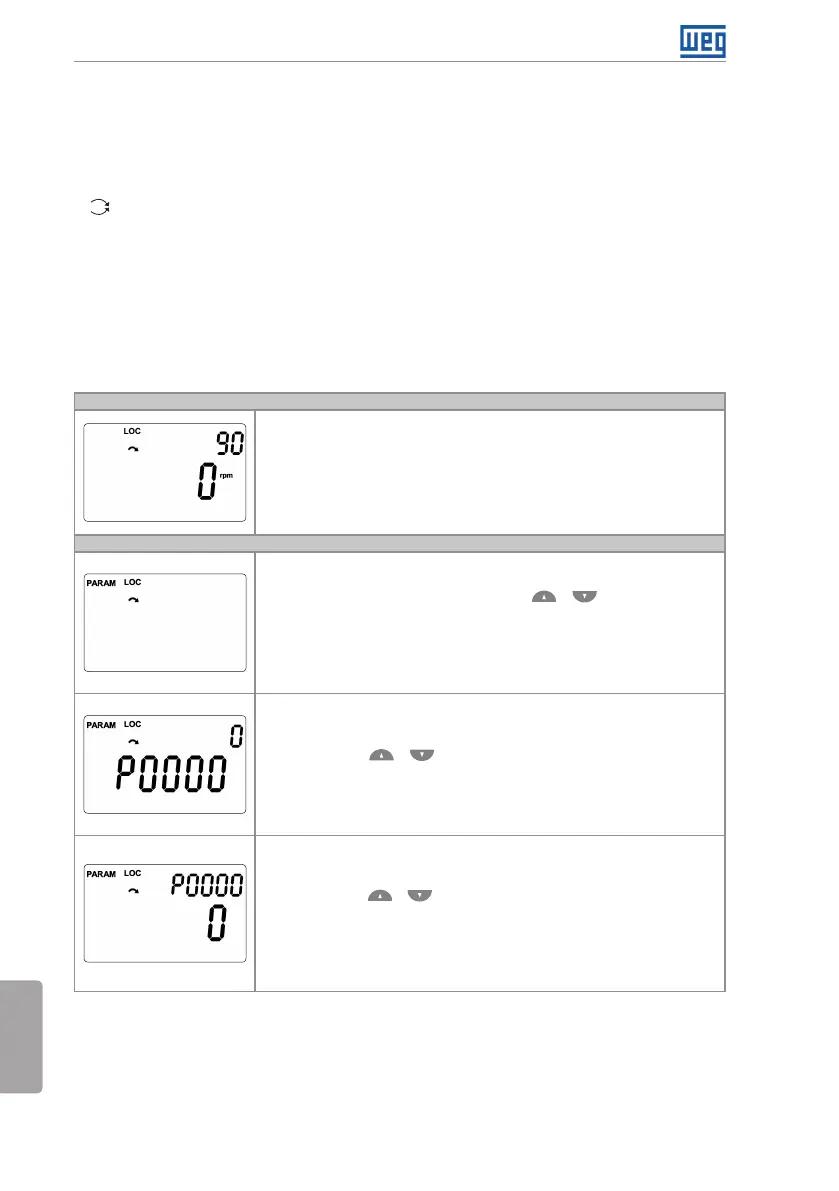

Figura 4.3: Modos de operação da HMI
A HMI pode ser instalada ou retirada do inversor com o mesmo energizado ou desenergizado.
