WEG CFW701 - Page 151

146 | CFW701
Appendix A / Anexo A
Appendix A
Anexo A
Frame size B and C IP55 / Tamaño B y C IP55 / Mecânica B e C IP55
Grounding
Puesta a la tierra
Aterramento
Disconnection of grounding of filter
capacitors
Desconexión de puesta a tierra de
los capacitores del filtro
Desconexão de aterramento dos
capacitores de filtro
XE1 XE2
Inverter without the front cover
Convertidor sin la tapa frontal
Inversor sem a tampa frontal
Frame size D IP55 / Tamaño D IP55 / Mecânica D IP55
Grounding
Puesta a la tierra
Aterramento
Disconnection of grounding of filter
capacitors
Desconexión de puesta a tierra de
los capacitores del filtro
Desconexão de aterramento dos
capacitores de filtro
XE2
XE1
Inverter without the front cover
Convertidor sin la tapa frontal
Inversor sem a tampa frontal

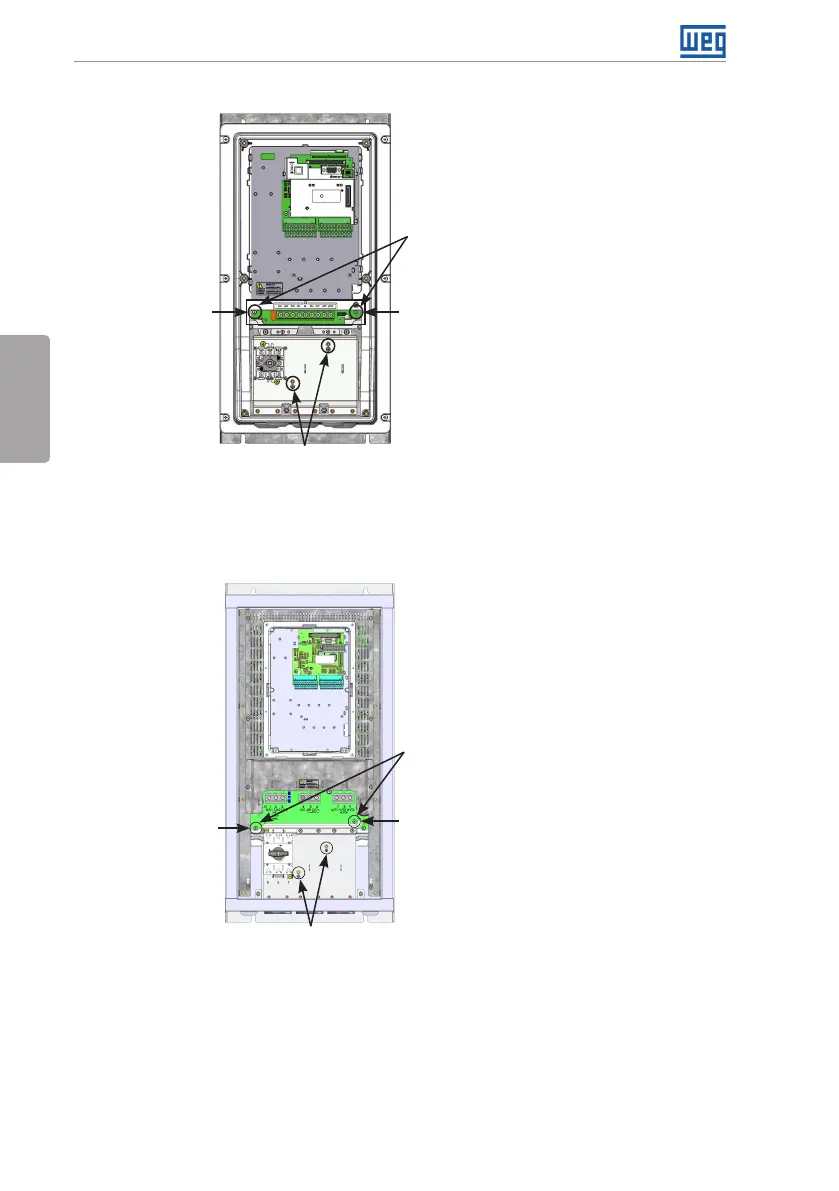

Figure A.7: Grounding points and the location of filter capacitors ground disconnection points -
disconnection trough bolts - frame sizes B, C, D IP55
Figura A.7: Puntos de puesta a tierra y ubicación de los puntos de desconexión de puesta a tierra de los
capacitores del filtro - desconexión vía tornillos - tamaños B, C, D IP55
Figura A.7: Pontos de aterramento e localização dos pontos de desconexão de aterramento dos
capacitores de filtro - desconexão via parafusos - mecânicas B, C, D IP55
