69
WIKA operating instructions process transmitter
, model UPT
-2x
14111166.02 04/2015 EN/DE
EN

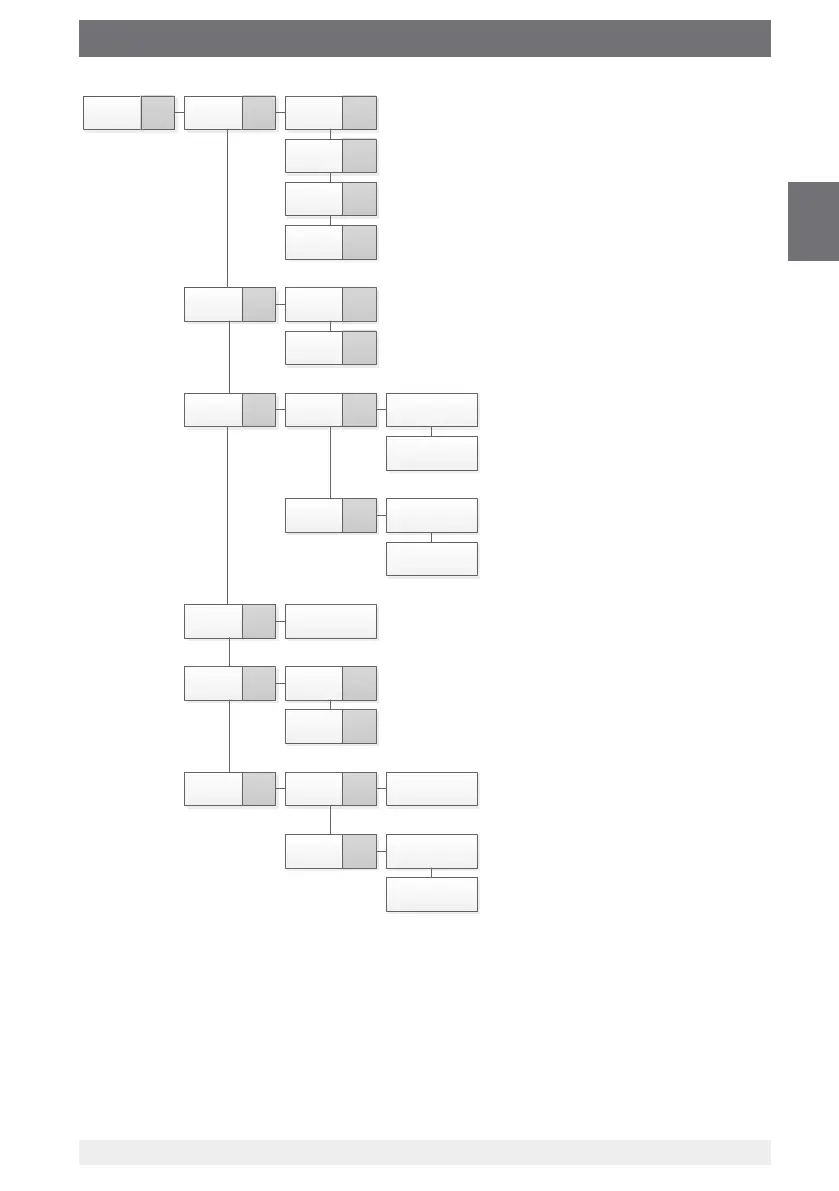

Appendix 5:
Menu tree, detail setup
Detail setup
4
Language
41
Deutsch
411
English
412
Francais
413
Espanol
414
Marking
42
TAG short
421
TAG long
422
Current
output
43
Alarm signal
431
3.5 mA
21.5 mA
Limits
432
3.8
…
20.5 mA
4.0
…
20.0 mA
Contrast
44
0
…
9
Reset
45
Instrument
spec.
451
Drag
pointer
452
HART
46
Short
address
461
Input
Constant
current
462
On
Off
68
70
Table of Contents
English
3
Default Chapter
3
Table of Contents
3
1 General Information
6
2 Design
7
Scope of Delivery
8
3 Safety
9
Special Conditions for Safe Use
10
Risks in Hazardous Areas
11
4 Transport, Packaging and Storage
13
5 Commissioning, Operation
14
Mounting the Process Transmitter
15
Electrical Installation
17
Requirements Regarding Intrinsic Voltage Supply
18
Connection
19
Pin Assignments
20
6 Display and Operating Unit, Model DI-PT-U
21
Installation/Removal
22
Setting the Main Display
23
Setting the Additional Display
24
7 Configuration Without Display and Operating Unit
25
8 Configuration Via Display and Operating Unit
27
Configuring Level Measurement
28
Configuring the Volume Measurement
29
Setting the Units
34
Setting the Volume Unit
35
Setting the Density Unit and Density Value
36
Scaling the Measuring Range
37
Performing a Dry Adjustment
38
Setting the Mode
39
Mounting Correction (Offset)
40
Setting the Damping
41
Write Protection
42
9 Diagnostic Functions
43
Display/Reset Drag Pointer
44
Display/Reset Operating Time
45
10 Detailed Settings
46
Setting the Alarm Signal
47
Setting the Contrast of the LC Display
48
Setting the Short Address (Multidrop Mode)
49
11 Instrument Information
50
Display Serial Number
51
13 Faults
52
14 Dismounting, Return and Disposal
53
15 Specifications
55
Dimensions in MM
60
16 Accessories
62
Appendix 1: EC Declaration of Conformity Model UPT-2X
63
Appendix 2: Menu Tree, Basic Setting
64
Appendix 3: Menu Tree, Display
66
Appendix 4: Menu Tree, Diagnositic
68
Appendix 5: Menu Tree, Detail Setup
69
Appendix 6: Menu Tree, Info
70
Deutsch
72
Konfiguration über Anzeige- und Bedieneinheit
95
Messaufgabe Konfigurieren
95
Druckmessung Konfigurieren
95
Füllstandsmessung Konfigurieren
96
Volumenmessung Konfigurieren
97
Kennlinien
99
Einheiten Einstellen
101
Druckeinheit Einstellen
101
Längeneinheit Einstellen (zur Füllstandsmessung)
101
Volumeneinheit Einstellen
102
Dichteeinheit und Dichtewert Einstellen
103
Temperatureinheit Einstellen
103
Messbereich Skalieren
104
Nassabgleich Durchführen
104
Trockenabgleich Durchführen
105
Modus Einstellen
106
Lagekorrektur (Offset)
107
Nassabgleich Durchführen
107
Trockenabgleich Durchführen
107
Dämpfung Einstellen
108
Schreibschutz
109
Schreibschutz Aktivieren/Deaktivieren
109
PIN Ändern
109
Diagnosefunktionen
110
Simulationen
110
Drucksimulation Durchführen
110
Stromsimulation Durchführen
110
Schleppzeiger Anzeigen/Zurücksetzen
111
Schleppzeiger P Min / P Max
111
Schleppzeiger PV Min / PV Max
112
Schleppzeiger T Min / T Max
112
Betriebsdauer Anzeigen/Zurücksetzen
112
Detaileinstellungen
113
Sprache Einstellen
113
Messstelle Kennzeichnen (TAG)
113
TAG-Kurz Einstellen
113
TAG-Lang Einstellen
113
Alarmsignal Einstellen
114
Signalgrenzen Einstellen
114
Kontrast der LC-Anzeige Einstellen
115
Werkseinstellung Wiederherstellen
115
HART -Kommunikation Einstellen
116
Kurzadresse Einstellen (Multidrop-Modus)
116
Strom Konstant Aktivieren/Deaktivieren
116
Geräteinformationen
117
Messbereich Anzeigen
117
Einstellungen Anzeigen
117
Herstelldatum Anzeigen
117
Firmware-Version Anzeigen
117
Seriennummer Anzeigen
118
Wartung und Reinigung
118
Wartung
118
Reinigung
118
Rekalibrierung
118
Störungen
119
Demontage, Rücksendung und Entsorgung
120
Technische Daten
122
Zubehör
129
Anlage 1: EG-Konformitätserklärung Typ UPT-2X
130
Anlage 2: Menübaum, Grundeinstellung
131
Anlage 3: Menübaum, Anzeige
133
Anlage 4: Menübaum, Diagnose
135
Anlage 5: Menübaum, Detaileinstellung
136
Anlage 6: Menübaum, Info
137
