97WIKA Betriebsanleitung Prozesstransmitter, Typ UPT-2x
DE
14111166.02 04/2015 EN/DE
8. Konguration über Anzeige- und Bedieneinheit
8.1.3 Volumenmessung kongurieren
Voraussetzung
■
Längeneinheit für Füllstandshöhe ist bekannt
■
Messstodichte ist bekannt
■
Kennlinie des Tanks ist bekannt (→ siehe Kapitel 8.1.4 „Kennlinien“)

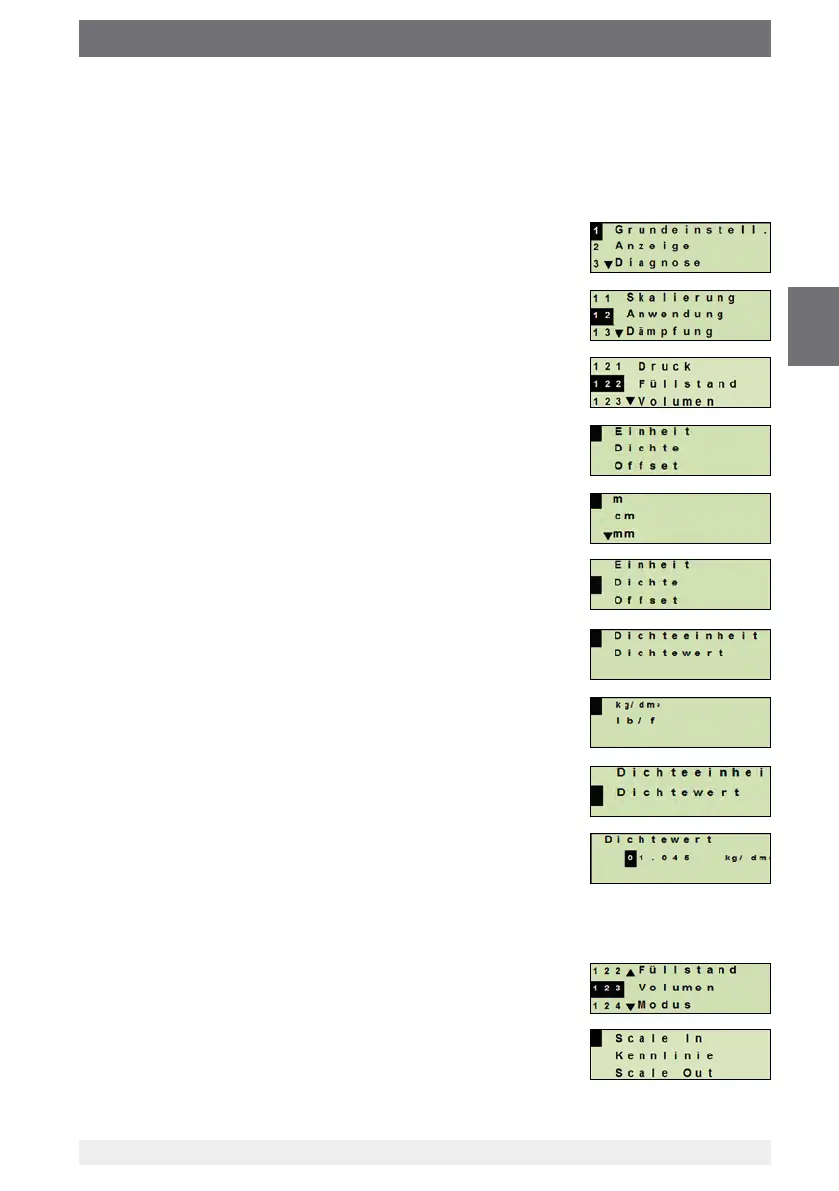

1. Bedienmenü mit [↵] önen.
„Grundeinstell.“ auswählen und mit [↵] bestätigen.
2. „Anwendung“ auswählen und mit [↵] bestätigen.
3. „Füllstand“ auswählen und mit [↵] bestätigen.
4. „Einheit“ auswählen und mit [↵] bestätigen.
5. Längeneinheit auswählen und mit [↵] bestätigen.
» Längeneinheit ist eingestellt.
6. „Dichte“ auswählen und mit [↵] bestätigen.
7. „Dichteeinheit“ auswählen und mit [↵] bestätigen.
8. Dichteeinheit auswählen und mit [↵] bestätigen.
» Dichteeinheit ist eingestellt.
9. „Dichtewert“ auswählen und mit [↵] bestätigen.
10. Dichte des Messstoes einstellen.
Ziern über [▲] [▼] einstellen und mit [↵] bestätigen.
» Cursor springt zur nächsten Zier.
» Vorgang für alle Ziern wiederholen.
» Dichtewert ist eingestellt.
11. Mit [ESC] zwei Menüebenen zurück springen.
„Volumen“ auswählen und mit [↵] bestätigen.
12. „Scale In“ auswählen und mit [↵] bestätigen.
