WIKA UPT-20 User Manual

105WIKA Betriebsanleitung Prozesstransmitter, Typ UPT-2x
DE
14111166.02 04/2015 EN/DE
8. Konguration über Anzeige- und Bedieneinheit
8.3.2 Trockenabgleich durchführen
Über den Trockenabgleich werden die Werte für Messbereichsanfang und Messbereich-
sende manuell eingetragen. Das jeweilige Ausgangssignal kann angepasst werden.
Voraussetzung Prozesstransmitter muss nicht installiert sein.
Keine Messung läuft. Bei laufender Messung kann sich das
Ausgangssignal schlagartig ändern.
Einstellbereich Messbereichsanfang: -10 ... +110 % des Messbereiches
Messbereichsende: 1 ... 120 % des Messbereiches
Max. Turndown: 100 : 1 (empfohlen max. 20 : 1)

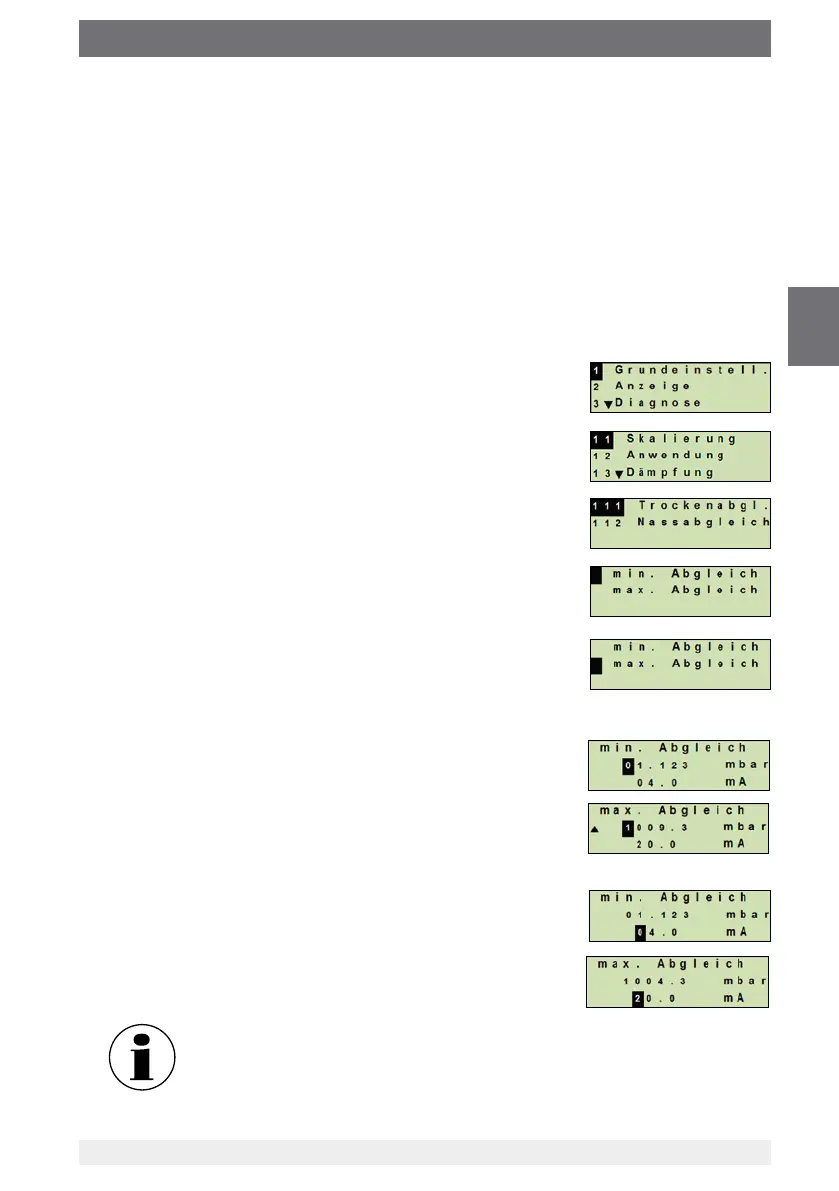

1. Bedienmenü mit [↵] önen.
„Grundeinstell.“ auswählen und mit [↵] bestätigen.
2. „Skalierung“ auswählen und mit [↵] bestätigen.
3. „Trockenabgl.“ auswählen und mit [↵] bestätigen.
4. Messbereichsanfang oder Messbereichsende festlegen:
Messbereichsanfang festlegen
„min. Abgleich“ mit [↵] bestätigen.
Messbereichsende festlegen
„max. Abgleich“ mit [↵] bestätigen.
5. Zier über [▲] [▼] verändern und mit [↵] bestätigen. Cursor
springt zur nächsten Zier. Vorgang für alle Ziern wieder-
holen.
Wird letzte Zier quittiert, springt Cursor zum Aussgangssi-
gnal (Schritt 6).
6. Zier ggf. über [▲] [▼] verändern und mit [↵] bestätigen.
Cursor springt zur nächsten Zier. Vorgang für alle Ziern
wiederholen.
Wird letzte Zier quittiert, springt das Menü zurück zu
Schritt 2.
Bei Eingabe von Stromwerten abweichend von
4 mA bzw. 20 mA wird der Druckwert auf die
normierten Stromsignale umgerechnet sobald
der eingegebene Stromwert übernommen ist.
