WIKA UPT-20 User Manual

88
WIKA Betriebsanleitung Prozesstransmitter, Typ UPT-2x
DE
14111166.02 04/2015 EN/DE
5. Inbetriebnah me, Betrieb

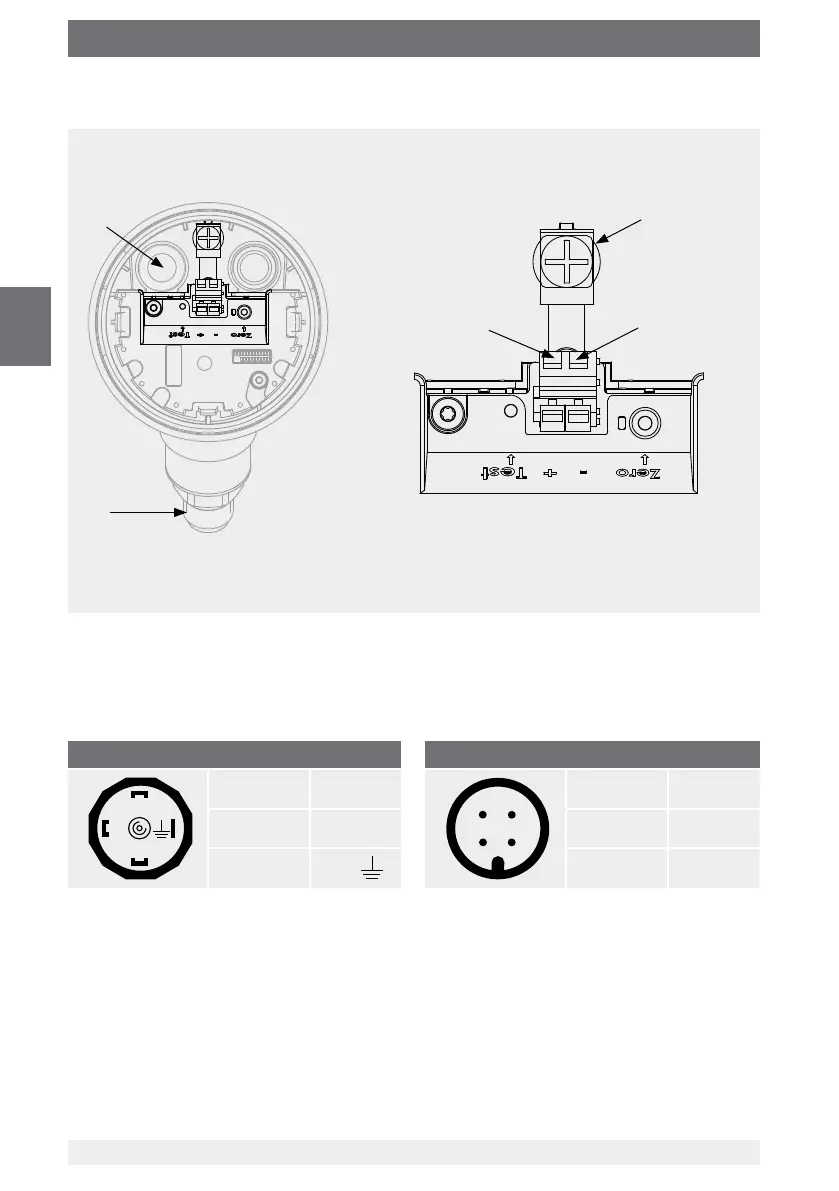

5.2.7 Anschlussbelegungen

AnschlussbelegungZugang für Anschlusskabel





Kabelverschraubung

Negativer Versorgungsanschluss –

Prozessanschluss

Erdungsschraube, innen (GND)

Positiver Versorgungsanschluss +
Federkraftklemme
Winkelstecker DIN 175301-803 A
1
2
3
+ 1
– 2
Schirm GND
Rundstecker M12 x 1 (4-polig)
4
3
1
2
+ 1
– 3
Schirm 4
Der Schirmanschluss ist im Geräteinneren aufgelegt.
