93WIKA Betriebsanleitung Prozesstransmitter, Typ UPT-2x
DE
14111166.02 04/2015 EN/DE
7. Konguration ohne Anzeige- und Bedieneinheit
7. Konguration ohne Anzeige- und Bedieneinheit
7.1 Lagekorrektur durchführen (Oset)
Die Lagekorrektur korrigiert einen Nullpunktversatz des Ausgangsignals, indem der
Nullpunkt neu festgelegt wird. Der Nullpunktversatz ist durch die Einbaulage bedingt.
Korrekturbereich: ±20 % vom maximalen Messbereich
Benötigtes Werkzeug: Multimeter (Strommesser)
1. Gehäusekopfdeckel abschrauben und Aufsteckkappe abziehen.
2. [Zero] ca. 2 s betätigen (z. B. mit Messspitze eines Multimeters).
» Lagekorrektur erfolgreich: Kontrolldiode leuchtet 2 s.
» Lagekorrektur nicht erfolgreich: Kontrolldiode blinkt 5 mal.
3. Ausgangssignal wie folgt kontrollieren.
VORSICHT!
Falsche Kontaktierung
Kurzschluss zerstört den Prozesstransmitter.
▶
Sicherstellen, dass Multimeter nicht mit positivem Versorgungsan-
schluss in Berührung kommt.
▶
Multimeter auf Strommessung stellen.
▶
Positive Messleitung des Multimeters mit dem Testkontakt verbinden.
▶
Negative Messleitung des Multimeters mit dem negativen Versorgungsanschluss
verbinden.
» Das Ergebnis der Strommessung sollte im drucklosen Zustand einen Wert
zwischen 4 ... 20 mA ergeben. Liegt der Umgebungsluftdruck außerhalb des
Messbereiches, kann der gemessene Strom < 4 mA oder > 20mA sein.

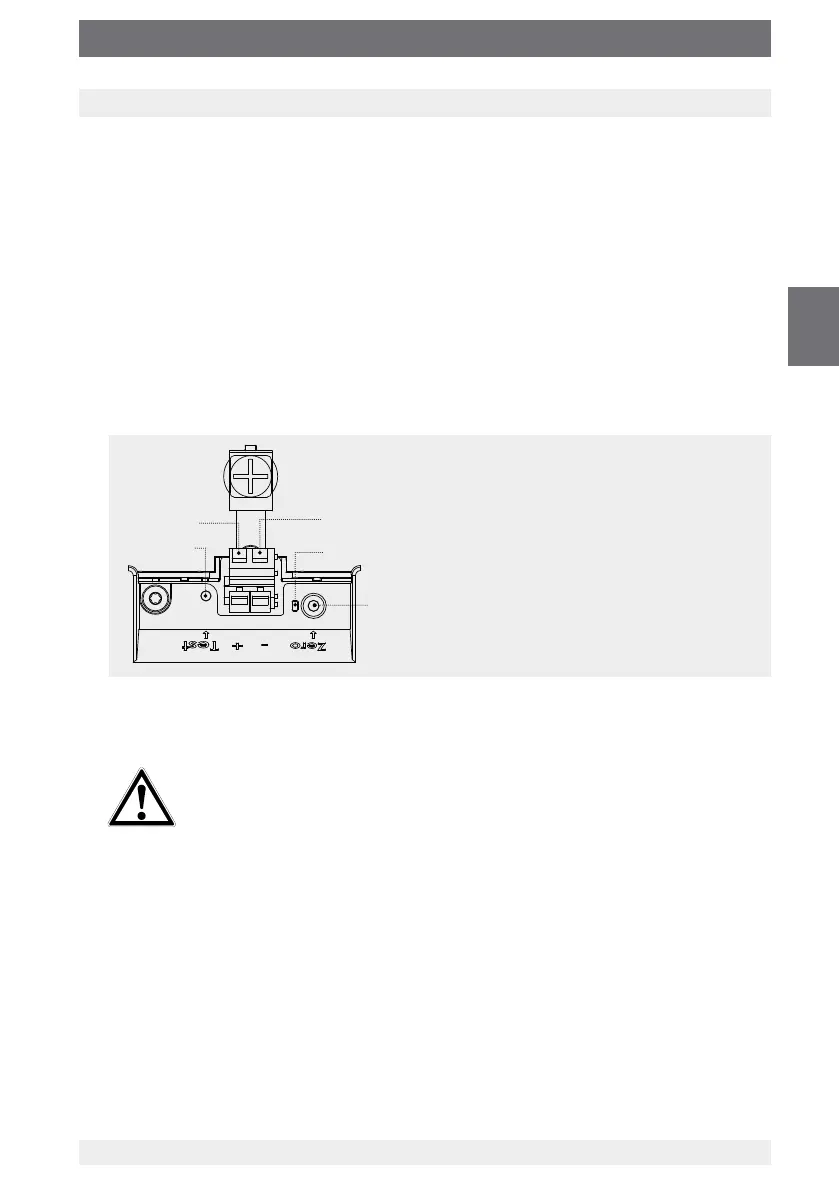

Kontrolldiode
Lagekorrektur, [Zero]-Taste
Testkontakt
Positiver Versorgungsanschluss +
Negativer Versorgungsanschluss –
