Français
32 WILO SE  04/2011
• En cas d'utilisation du coffret de commande dans
des stations de relevage pour eaux chargées,
l'entretien doit être effectué par du personnel
spécialisé selon la norme EN 12056-4. Les inter-
valles d'entretien ne doivent pas être supérieurs à :
• 3 mois pour les entreprises industrielles,
• 6 mois pour les installations en habitat collectif,
• 1 an pour les installations en maison individuelle.
• Procéder au contrôle visuel de la partie électrique.
• La rédaction d'un compte-rendu d'entretien est
obligatoire.
REMARQUE : L'élaboration d'un planning d'entre-
tien permet d'éviter les réparations onéreuses
grâce à des interventions d'entretien minimales et
facilite le fonctionnement sans problèmes de
l'installation. Pour les travaux de mise en service et
d'entretien, le service après-vente Wilo se tient à
votre disposition.
Une fois les travaux d'entretien et de réparation
effectués, mettre en place et brancher l'installa-
tion conformément au chapitre « Montage et rac-
cordement électrique ». L'enclenchement de
l'installation doit être effectué selon le chapitre
« Mise en service ».
10 Pannes, causes et remèdes
Ne faire effectuer le dépannage que par du
personnel qualifié !
Observer les consignes de sécurité au para-
graphe 9 Entretien.
S'il s'avère impossible de supprimer le défaut
de fonctionnement, veuillez-vous adresser
à un artisan spécialisé, à l'agence ou au service
après-vente Wilo le plus proche.

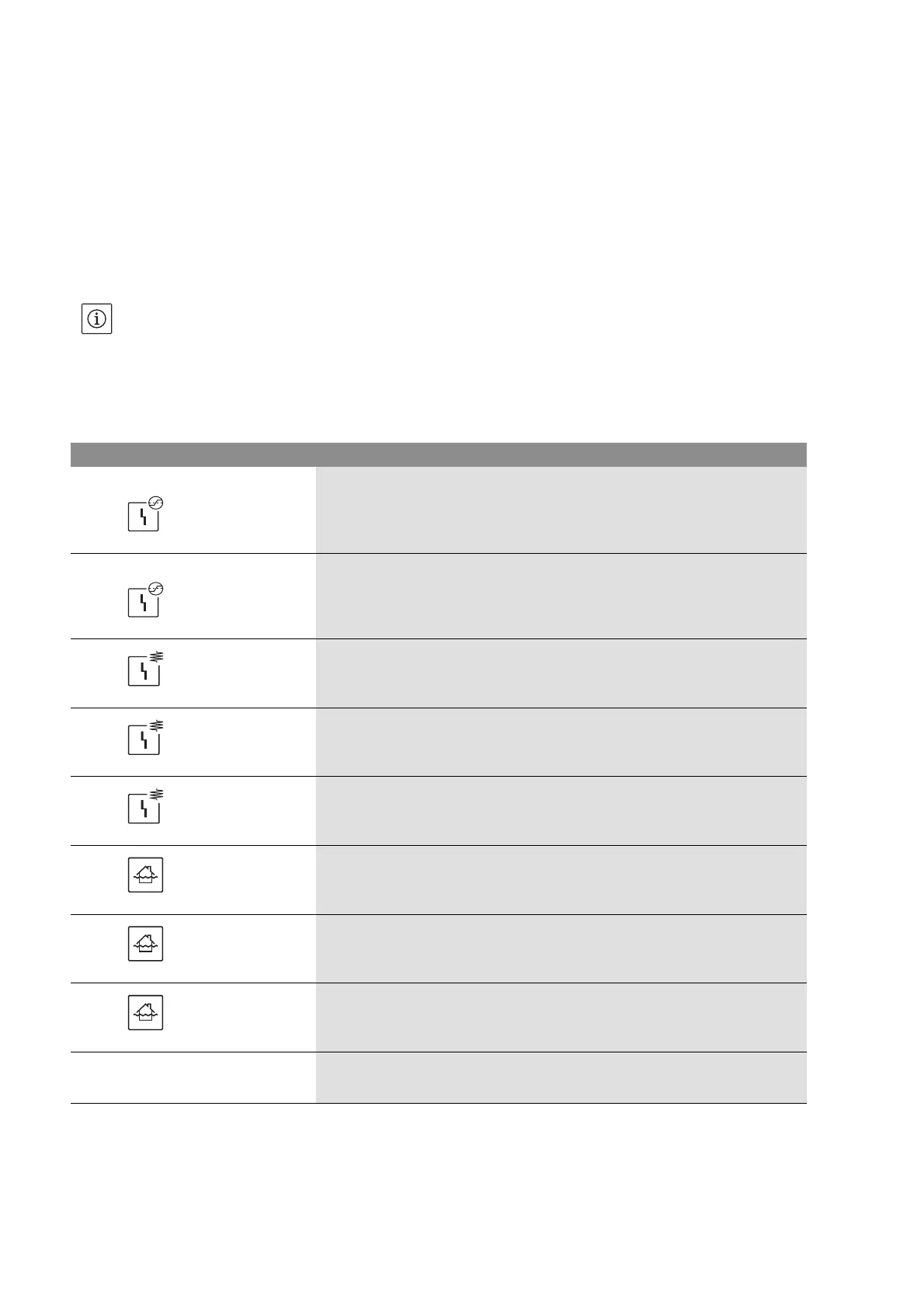

Panne Cause Remèdes
La diode   s'allume en rouge
Le discontacteur à maximum d'intensité
électronique s'est déclenché
Vérifier la pompe et le réglage des inter-
rupteurs DIP.
Une fois le défaut corrigé, réinitialiser la
diode en appuyant sur la touche Reset
(fig. 1, pos. 4).
La diode   clignote en rouge
Courant de pompe < 300 mA ou phase L2
absente
Vérifier l'alimentation réseau, la pompe
et le câble de la pompe.
Une fois le défaut corrigé, réinitialiser la
diode en appuyant sur la touche Reset
(fig. 1b pos. 4).
La diode   s'allume en rouge
La protection par thermistance 2 (WSK 2)
s'est déclenchée ou bien un cavalier
manque sur les bornes 2 et 3
Vérifier la pompe et le câblage.
La diode   clignote rapidement en
rouge
La protection par thermistance 1 (WSK 1)
s'est déclenchée ou bien un cavalier
manque sur les bornes 1 et 2
Vérifier la pompe et le câblage.
La diode   clignote en rouge de
façon irrégulière
Les protections par thermistance 1 et 2
se sont déclenchées ou bien un cavalier
manque sur les bornes 1 et 2, ainsi que
sur les bornes 2 et 3
Vérifier la pompe et le câblage.
La diode   s'allume en rouge
Signal alarme niveau « haut » émis par le
système pneumatique de détection
Vérifier l'installation ou la pompe.
La diode   clignote rapidement en
rouge
Signal alarme niveau « haut » émis par
l'interrupteur à flotteur
Vérifier l'installation ou la pompe.
La diode   clignote en rouge de
façon irrégulière
Signal alarme niveau « haut » multiple Vérifier l'installation ou la pompe.
Toutes les diodes clignotent en défilant
de droite à gauche
Ordre des phases erroné Voir Contrôle du sens de rotation au
paragraphe 8 Mise en service.
