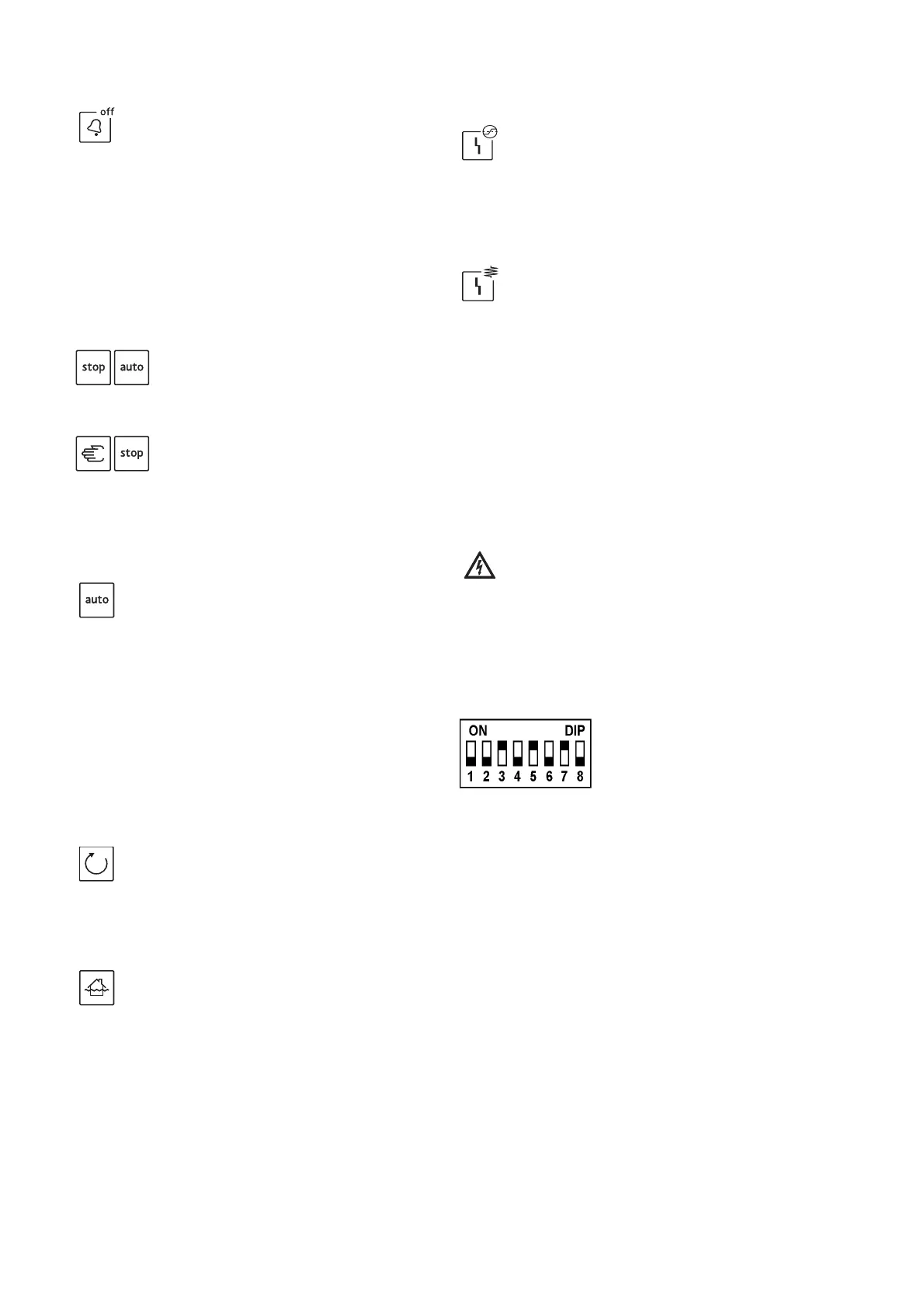

Monterings- och skötselanvisning Wilo-Control EC-Drain PD1 49
Summer av/återställning (pos. 4)
Om ett fel har uppkommit avger den inbyggda
summern en ljudsignal. Genom att trycka till
knappen lätt stängs summern av och summ-
alarmsreläet återställs.
För att felet ska kvitteras och styrningen återstäl-
las måste knappen tryckas ned minst en halv
sekund. En kvittering är endast möjlig om fel och
orsak har åtgärdats.
Felminne
Styrningen innehåller ett felminne.
Det senaste felet sparas, säkrat mot nollspänning,
och kan hämtas med följande knappkombination.
6.4.2 Elkopplarens visningselement (fig. 1)
Automatisk drift (pos. 5)
Grön diod
Lyser konstant om den automatiska driften är
aktiverad.
Blinkar långsamt (1 x per sekund) om styrspän-
ningen är tillkopplad men den automatiska driften
är frånslagen.
Blinkar snabbt (2 x per sekund) om pumpen befin-
ner sig i manuell drift. Ett automatiskt frånslag
sker efter 2 min.
Blinkar oregelbundet om ett fel har uppstått i
manuell drift. Pumpen startar inte. Det här drifts-
tillståndet inträffar också om automatiskt frånslag
av pumpen i manuell drift inträffade efter 2 min.
Drift pump (pos. 6)
Grön diod
Lyser konstant om pumpen är påslagen (aktive-
ringsnivån har uppnåtts).
Blinkar snabbt (2 x per sekund) om pumpen till-
kopplas genom inställd eftergångstid.
Högvatten (pos. 7)
Röd diod
Lyser konstant om högvattenlarmet har lösts ut
via den interna sensorn (dynamiskt trycksystem).
Blinkar snabbt (2 x per sekund) om högvattenlar-
met har lösts ut via flottörbrytaren.
Blinkar oregelbundet om flera högvattenlarm (via
flottörbrytare och dynamiskt trycksystem) har
lösts ut.
Störning överlast (pos. 8)
Röd diod
Lyser konstant när det elektroniska överströms-
skyddet har utlösts. Inställningen sker via DIP-
brytaren (se avsnitt 6.4.2).
Blinkar snabbt (2 x per sekund) om styrningen
drivs utan last (endast vid 3-fasutförande).
Störning lindning (pos. 9)
Röd diod
Lyser konstant om lindningsskyddskontakt 2
(WSK 2) har utlösts.
Denna störning måste kvitteras manuellt.
Blinkar snabbt (2 x per sekund) om lindnings-
skyddskontakt 1 (WSK 1) har utlösts. Denna stör-
ning är självkvitterande.
Blinkar oregelbundet om båda lindningsskydds-
kontakterna (WSK 1 + WSK 2) har utlösts.
Felaktig fasföljd (endast vid 3-fasutförande)
Vid felaktig fasföljd blinkar alla dioderna från
höger till vänster (rinnande ljus). En ljudsignal hörs
och summalarmet (SSM) är aktivt.
6.4.3 DIP-brytare (fig. 4 och fig. 5, pos. 1)
FARA! Livsfara!
Vid arbeten på öppna elkopplare finns det risk
för stötar vid kontakt med strömförande kom-
ponenter.
Dylika arbeten får endast utföras av fackperso-
nal!
För att ändra DIP-brytarens inställningar ska
produkten göras spänningsfri och säkras mot
oavsiktlig återinkoppling.
Internt elektroniskt motorskydd (DIP 1-5)
För att säkra mot överlastning av motorn måste
överströmsskyddet ställas in på motsvarande
pumpmärkström via DIP-brytare 1 till 5
(1,5–12 A).
Ett frånslag sker
om den inställda pumpmärkströmmen överskrids.
efter 10 sek. om strömmen underskrider värdet
300 mA när pumpen är tillkopplad.
Frånslaget sker enligt en utlösningskurva som
finns med i programmet. Efter varje överströms-
utlösning ska felet kvitteras via återställnings-
knappen.
Genom att trycka på de två knapparna
”stopp” + ”auto”samtidigt visas det senast
sparade felet genom motsvarande dioder
(se kapitel 10 Problem, orsaker och åtgär-
der).
Tryck på knapparna ”Hand 1” + ”Stopp”
samtidigt (ca 1 sekund) för att radera
felminnet.
Det elektriska överströmsskyddet
ställs in via DIP-brytaren och
specialfunktioner som val av
mätsystem, pumpmotionering
och summer kan aktiveras.
