Pamäť porúch
Riadenie obsahuje pamäť porúch.
Chyba, ktorá sa vyskytla ako posledná, zostáva
bezpečne uložená proti nulovému napätiu a je
ju možné vyvolať prostredníctvom nasledujúcej
kombinácie tlačidiel.

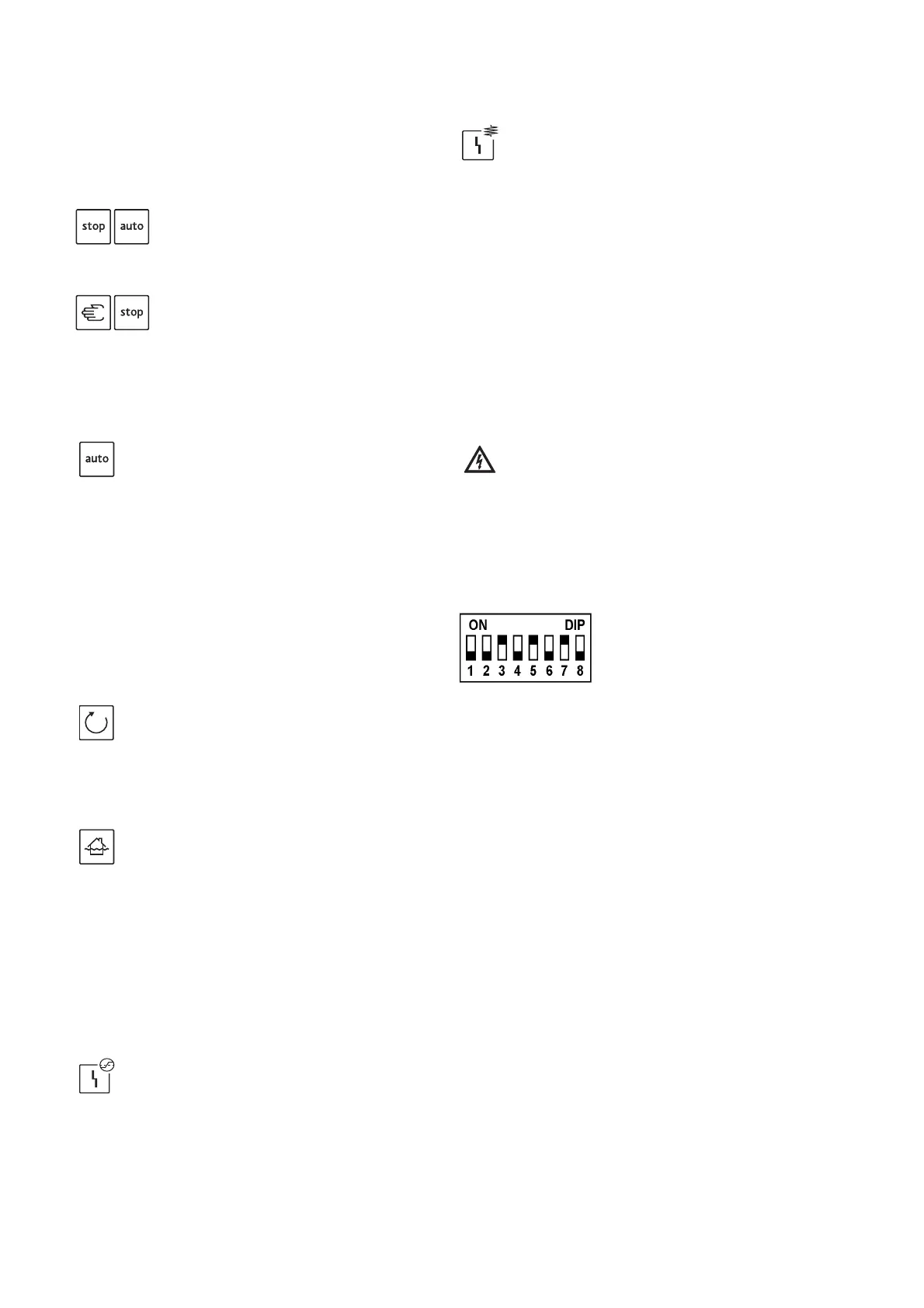

6.4.2 Indikačné prvky spínacieho prístroja (Fig. 1)
Automatická prevádzka (poz. 5)
LED zelená
• Permanentne svieti, ak je zapnutá automatická
prevádzka.
• Pomaly bliká (1x za sekundu) keď je prítomné
riadiace napätie, ale automatická prevádzka je
vypnutá.
• Bliká rýchle (2x sekundu), keď je čerpadlo v ruč-
nom režime. Po 2 min. sa automaticky vypne.
• Nepravidelne bliká, keď sa v ručnom režime
vyskytla chyba. Čerpadlo neštartuje Tento pre-
vádzkový stav nastane aj v tom prípade, keď sa
automatické vypínanie čerpadla vykonalo po
2 min. z ručného režimu.
Prevádzka čerpadla (poz. 6)
LED zelená
• Svieti permanentne, ak je čerpadlo zapnuté (výška
hladiny zapnutia dosiahnutá).
• Bliká rýchle (2x sekundu), keď je čerpadlo zapnuté
nastavenou dobou dobehu.
Zaplavenie (poz. 7)
LED červená
• Svieti permanentne, ak povodňové poplašné
zariadenie aktivoval interný snímač (systém s
dynamickým tlakom).
• Bliká rýchle (2x za sekundu), ak sa povodňové
poplašné zariadenie aktivovalo prostredníctvom
plavákového spínača.
• Bliká nepravidelne, ak sa aktivovalo viacnásobné
povodňové poplašné zariadenie (prostredníctvom
plavákového spínača a systému s dynamickým
tlakom).
Porucha preťaženia (poz. 8)
LED červená
preťaženie (poz. 8)
• Svieti permanentne, ak sa inicializovala elektro-
nická nadprúdová spúšť. Nastavenie sa realizuje
prostredníctvom DIP-spínačov (pozri odsek
6.4.2).
• Bliká rýchle (2x za sekundu), ak je riadenie v pre-
vádzke bez záťaže ) (len pri 3~ vyhotovení).
Porucha vinutia (poz. 9)
LED červená
• Svieti permanentne, ak sa inicializoval ochranný
kontakt vinutia 2 (WSK 2)
• Táto porucha sa musí potvrdiť ručne.
• Bliká rýchle (2x za sekundu), ak sa ochranný kon-
takt vinutia 1 (WSK 1) inicializoval prostredníc-
tvom plavákového spínača. Táto porucha je
samopotvrdzujúca.
• Bliká nepravidelne, keď sa uvoľnili obidva
ochranné kontakty vinutia (WSK 1 + WSK 2).
Sled fáz nesprávny (iba pri 3~ vyhotovení)
Pri nesprávnom slede fáz blikajú všetky LED sprava
doľava (prebiehajúce svetlo). Realizuje sa akus-
tické hlásenie poruchy a je aktívny kontakt zber-
ného poruchového hlásenia (SSM).
6.4.3 DIP-spínače (Fig. 4 a Fig. 5, poz. 1)
NEBEZPEČENSTVO! Ohrozenie života!
Pri prácach na otvorenom spínacom prístroji
existuje nebezpečenstvo zásahu elektrickým
prúdom v dôsledku kontaktu s konštrukčnými
prvkami vedúcimi napätie.
Práce smie vykonávať iba odborný personál!
Na zmenu polohy DIP-spínačov prepnite prístroj
do stavu bez napätia a zabezpečte ho proti neo-
právnenému opätovnému zapnutiu.
Interná elektronická ochrana motora (DIP 1-5)
Na zaistenie proti preťaženiu motora sa musí nad-
prúdová spúšť nastaviť prostredníctvom DIP-spí-
nača 1 až 5 (1,5-12 A) podľa menovitého prúdu
čerpadla.
Vypnutie sa realizuje,
• ak sa prekročí nastavený menovitý prúd čerpadla.
• po 10 s, ak prúd pri zapnutom čerpadle prekročí
hodnotu 300 mA.
Vypnutie sa realizuje podľa spúšťacej krivky ulože-
nej v softvéri. Po každej iniciácii kvôli nadprúdu
sa musí chyba potvrdiť prostredníctvom tlačidla
Reset.
Súčasným stlačením obidvoch tlačidiel
„stop“ + „auto“ sa zobrazí naposledy uložená
chyba prostredníctvom príslušných LED diód
(pozri kapitolu 10 Poruchy, príčiny a ich
odstránenie).
Súčasným stlačením (cca 1 sekunda)
obidvoch tlačidiel „Ručne 1“ + „stop“,
sa vymaže pamäť chýb.
Prostredníctvom DIP-spínačov sa
nastavuje elektronická nadprú-
dová spúšť a môžu sa aktivovať
špeciálne funkcie ako výber
meracích systémov, ochrana proti
zatuhnutiu čerpadla alebo bzu-
čiak.
