Česky
70 WILO SE 04/2011

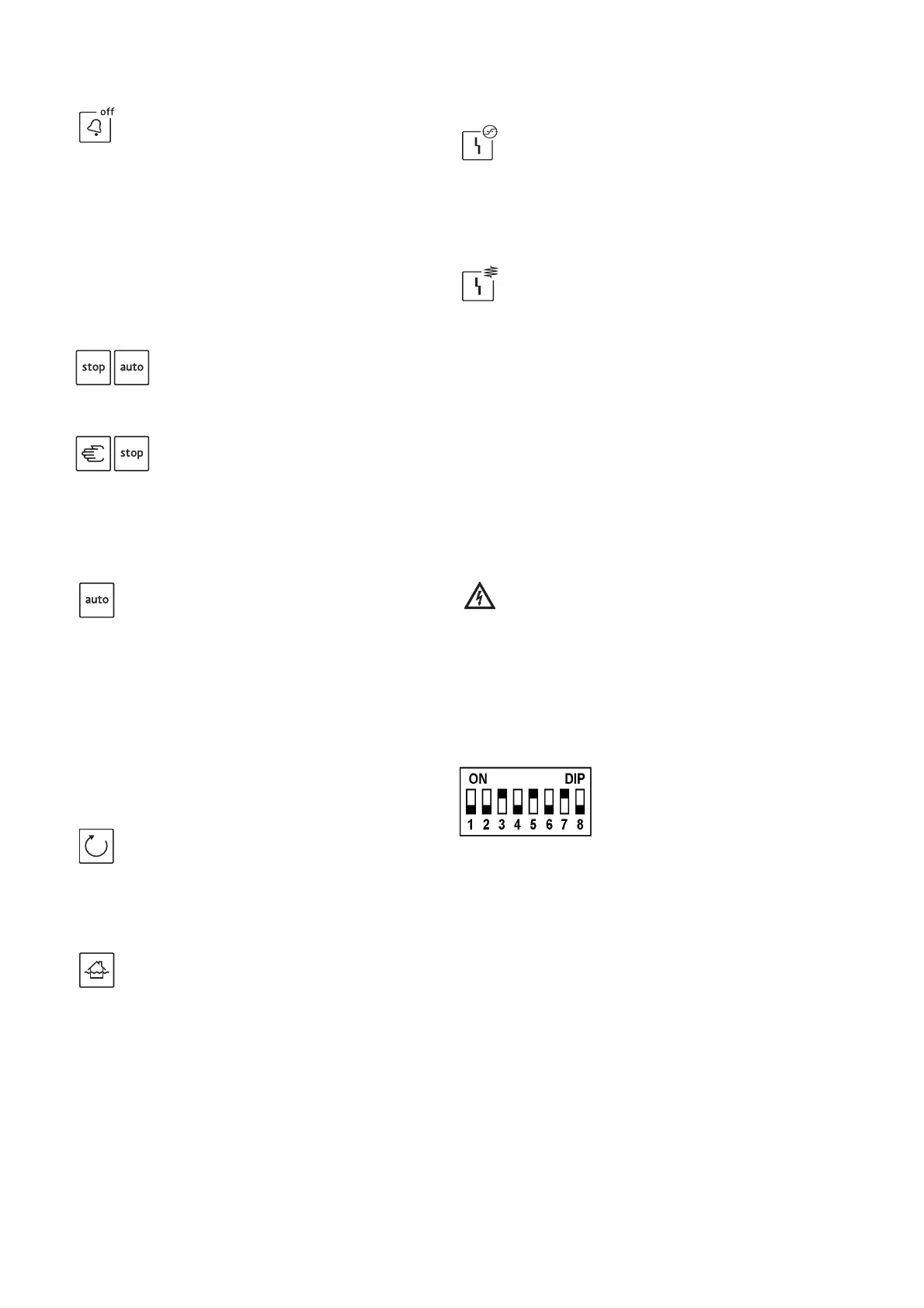

Bzučák vyp./ Reset (poz. 4)
Při výskytu chyby vydá integrovaný bzučák akus-
tický signál. Krátkým stisknutím tlačítka se bzučák
vypne a poruchové hlásící relé se potvrdí.
K potvrzení poruchy a uvolnění řízení se musí tla-
čítko stisknout minimálně na půl sekundy. Potvr-
zení je možné jen tehdy, když jsou chyby a příčiny
odstraněny.
Paměť chyb
Řízení obsahuje paměť chyb.
Chyba, která se vyskytla jako poslední, zůstane
uložena s ochranou proti nulovému napětí a lze ji
vyvolat pomocí této klávesové kombinace.
6.4.2 Indikační prvky spínacího přístroje (fig. 1)
Automatický režim (poz. 5)
Zelená LED
• Trvale svítí, pokud je zapnutý automatický režim.
• Bliká pomalu (1x za sekundu), je-li připojeno řídicí
napětí, ale automatický režim je vypnutý.
• Bliká rychle (2x za sekundu), nachází-li se čerpadlo
v manuálním režimu. Po 2 min. dojde k automatic-
kému vypnutí.
• Bliká nepravidelně, vyskytuje-li se v manuálním
režimu chyba. Čerpadlo se nespustí. Tento pro-
vozní stav nastane tehdy, když došlo k automatic-
kému vypnutí čerpadla po 2 min. z manuálního
režimu.
Provoz čerpadla (poz. 6)
Zelená LED
• Svítí trvale, když je čerpadlo zapnuté (dosažena
zapínací hladina).
• Bliká rychle (2x za sekundu), když je čerpadlo
zapnuté déle, než je nastavená doba doběhu.
Vysoká hladina (poz. 7)
Červená LED
• Svítí trvale, když se aktivoval alarm vysoké vody
pomocí interního senzoru (systém s dynamickým
tlakem).
• Bliká rychle (2x za sekundu), když se aktivoval
alarm vysoké vody pomocí plovákového spínač
e.
• Bliká nepravidelně, když se alarm vysoké vody
aktivoval vícenásobně (pomocí plovákového spí-
nače a systému s dynamickým tlakem).
Porucha přetížení (poz. 8)
Červená LED
• Svítí trvale v důsledku reakce nadproudového
vypínače. Nastavení se provádí pomocí dvoupolo-
hového DIP-přepínače (viz odstavec 6.4.2).
• Bliká rychle (2x za sekundu), je-li řízení zapnuto
bez zatížení (pouze u 3~ provedení).
Porucha vinutí (poz. 9)
Červená LED
• Svítí trvale, když se aktivoval ochranný kontakt
vinutí 2 (WSK 2).
• Tato porucha musí být potvrzena ručně.
• Bliká rychle (2x za sekundu), když se aktivoval
ochranný kontakt vinutí 1 (WSK 1). Tato porucha
se potvrdí automaticky.
• Bliká nepravidelně, když se aktivovaly oba
ochranné kontakty vinutí (WSK 1 + WSK 2).
Chybné pořadí fází (jen u 3~ provedení)
Při chybném pořadí fází blikají postupně všechny
diody LED zprava doleva (pohyblivé světlo). Násle-
duje akustické výstražné hlášení a kontakt sběr-
ného poruchového hlášení (SSM) je aktivní.
6.4.3 Dvoupolohový DIP-přepínač (fig. 4 a fig. 5,
poz. 1)
NEBEZPEČÍ! Nebezpečí ohrožení života!
Při práci na otevřeném spínacím přístroji
hrozí nebezpečí zásahu elektrickým proudem
vdůsledku dotyku vodivých konstrukčních
částí.
Tyto práce smí provádět pouze odborný perso-
nál!
Ke změně poloh dvoupolohového DIP-přepínače
vypněte napětí a zajistěte ho proti nechtěnému
zapnutí.
Interní elektronická ochrana motoru (DIP 1-5)
K zajištění přetížení motoru musí být nastaven
nadproudový vypínač pomocí dvoupolohového
DIP-přepínače 1 až 5 (1,5-12 A) příslušně podle
jmenovitého proudu čerpadla.
Následuje vypnutí,
•pokud dojde k překročení jmenovitého proudu
čerpadla,
• po 10 s po poklesu proudu pod 300 mA v době,
kdy je zapnuto čerpadlo.
Vypnutí probíhá podle vypínací křivky v programu.
Po každém vypnutí z důvodu nadproudu je nutno
potvrdit chybu tlačítkem Reset.
Současným stisknutím obou tlačítek
„stop“ + „auto“ se zobrazí poslední uložená
chyba pomocí příslušných diod LED
(viz kapitola 10 Poruchy, příčiny a odstra-
nění).
Současným stisknutím tlačítek
„Hand 1“ + „stop“ (na cca 1 s) se obsah
paměti chyb vymaže.
Dvoupolohové DIP-přepínače
slouží k nastavení elektronického
nadproudového vypínače a pří-
padné aktivaci zvláštních funkcí
jako je výběr měřicího systému,
selhání čerpadla a bzučák.
