Wilo Wilo-Control EC-Drain PD1 - 6.4.3 Микропереключатели (Fig. 4 и Fig. 5, поз. 1); 6.4.4 Время задержки выключения (Fig. 4 и Fig. 5, поз. 2)

Русский
Инструкция по монтажу и эксплуатации Wilo-Control EC-Drain PD1 81
Перегрузка (поз.8)
Красный светодиод
• Постоянно горит, если сработало электронное
устройство расцепления при перегрузке.
Настройка осуществляется с помощью микро-
переключателей (см. пункт 6.4.2).
• Быстро мигает (2 раза в секунду), если система
управления работает без нагрузки (только
в 3-фазном исполнении).
Неполадка обмотки (поз.9)
Красный светодиод
• Постоянно горит, если сработал защитный
контакт обмотки 2 (WSK 2).
• Эту неисправность
следует квитировать вруч
ную.
• Быстро мигает (2 раза в секунду), если срабо-
тал защитный контакт обмотки 1 (WSK 1). Эта
неисправность квитируется автоматически.
• Неравномерно мигает, если сработали оба
защитных контакта обмотки (WSK 1 + WSK 2).
Неверное чередование фаз
(только для 3-фазного исполнения)
При неверном чередовании фаз все светоди
оды мигают поочередно справа налево (бегу-
щая дорожка). Активируются
акустическая
сигнализация и контакт обобщенной сигнали-
зации о неисправностях (SSM).

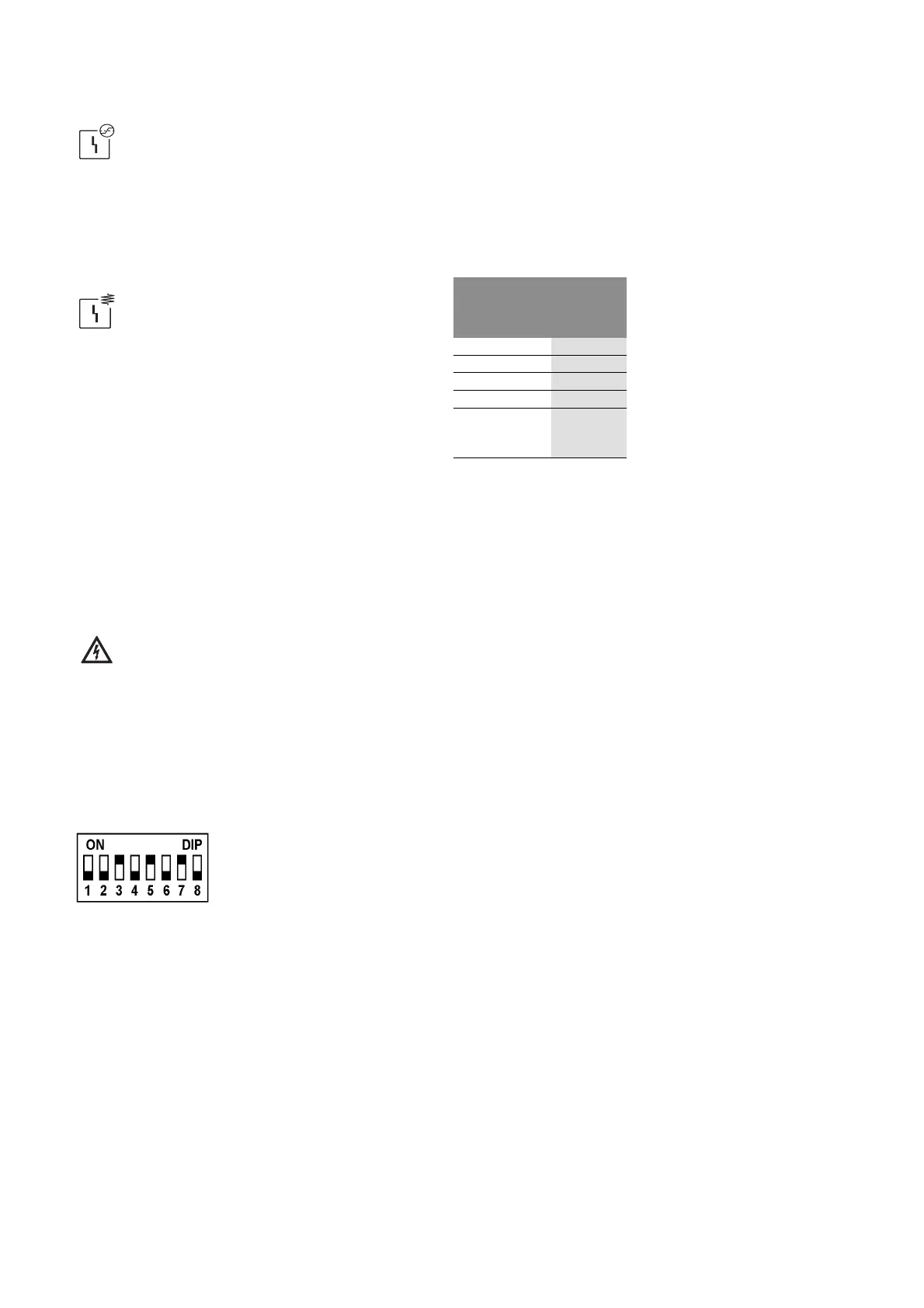

6.4.3 Микропереключатели (Fig. 4 и Fig. 5, поз.1)
ОПАСНО! Угроза жизни!
При работах на открытом приборе управле
ния существует опасность поражения элек-
тротоком от находящихся под напряжением
деталей.
К проведению работ допускаются только
специалисты!
Перед изменением настроек микропереклю
чателей устройство отключить от источника
электропитания и заблокировать от повтор-
ного включения.
Внутренняя электронная защита двигателя
(микропереключатели 1-5)
Для защиты мотора от
перегрузки необходимо
с помощью микропереключателей 1 - 5
(1,5-12 A) настроить устройство расцепления
при перегрузке на номинальный ток насоса.
Отключение осуществляется
• в случае превышения установленного номи
нального тока насоса.
• через 10 с, если ток при включенном насосе
занижает значение в 300 мА.
Отключение выполняется согласно кривой
срабатывания, сохраненной в программном
обеспечении. После каждого срабатывания от
тока перегрузки
ошибка должна быть квити-
рована нажатием кнопки сброса.
Если микропереключатели 1 - 5 находятся в
положении OFF, то устройство установлено на
минимальный ток в 1,5 А. При переключении
одного или нескольких микропереключателей
в положение ON значение каждого микропе-
реключателя (см. таблицу ниже) прибавляется
к базовому значению в 1,5 А.
Определение уровня
(микропереключатель 6)
С помощью микропереключателя 6 выбира-
ется
измерительная система для определения
уровня жидкости. При микропереключателе в
положении OFF для измерения уровня
используется пневмоколокол, а при микропе-
реключателе в положении ON - поплавковый
выключатель. Обнаружение затопления поп-
лавковым выключателем происходит незави-
симо от выбранной измерительной системы.
«Pump Kick» (микропереключатель 7)
Для предотвращения продолжительных про
стоев предусматривается циклическое выпол-
нение тестового запуска. Активация (ON) и
деактивация (OFF) тестового
запуска осущест-
вляется с помощью микропереключателя 7.
Тестовый запуск выполняется после 24-часо-
вого простоя насосов и длится 2 секунды.
Зуммер (микропереключатель 8)
Микропереключатель 8 предназначен для
активации (ON) и деактивации (OFF) внутрен-
него зуммера. При отключении подачи напря-
жения деактивация зуммера с помощью мик
ропереключателя невозможна. В этом случае
при необходимости следует извлечь аккуму
лятор (принадлежность) из
держателя.
6.4.4 Время задержки выключения
(Fig. 4 и Fig. 5, поз.2)
Под временем задержки выключения пони
мают время, которое проходит от размыкания
контакта поплавкового переключателя (т.е. от
достижения уровня отключения) до отключе-
ния насоса.
Для настройки времени задержки выключе
ния используется потенциометр устройства.
Настройка осуществляется плавно, в диапа-
зоне от 0 до 120 секунд.
Микропереключатели предна-
значены
для настройки элект-
ронного устройства расцепле
ния при перегрузке, а также
активации специальных функ-
ций (выбора системы измере-
ния, кратковременного вклю-
чения насоса и зуммера).
Микропере-
ключатели
Значение
тока
Пример:
Номинальный ток насоса
7,5 A
1 0,5 А 1,5 A (базовое значение)
+ 2,0 A (микропереключа-
тель 3)
+ 4,0 A (микропереключа-
тель 5)
= 7,5 A (номинальный ток
насоса)
2
1,0 A
3
2,0 A
4
3,0 A
5 4,0 A
