5-
F
POWR
17
BLOC DE COMMANDE

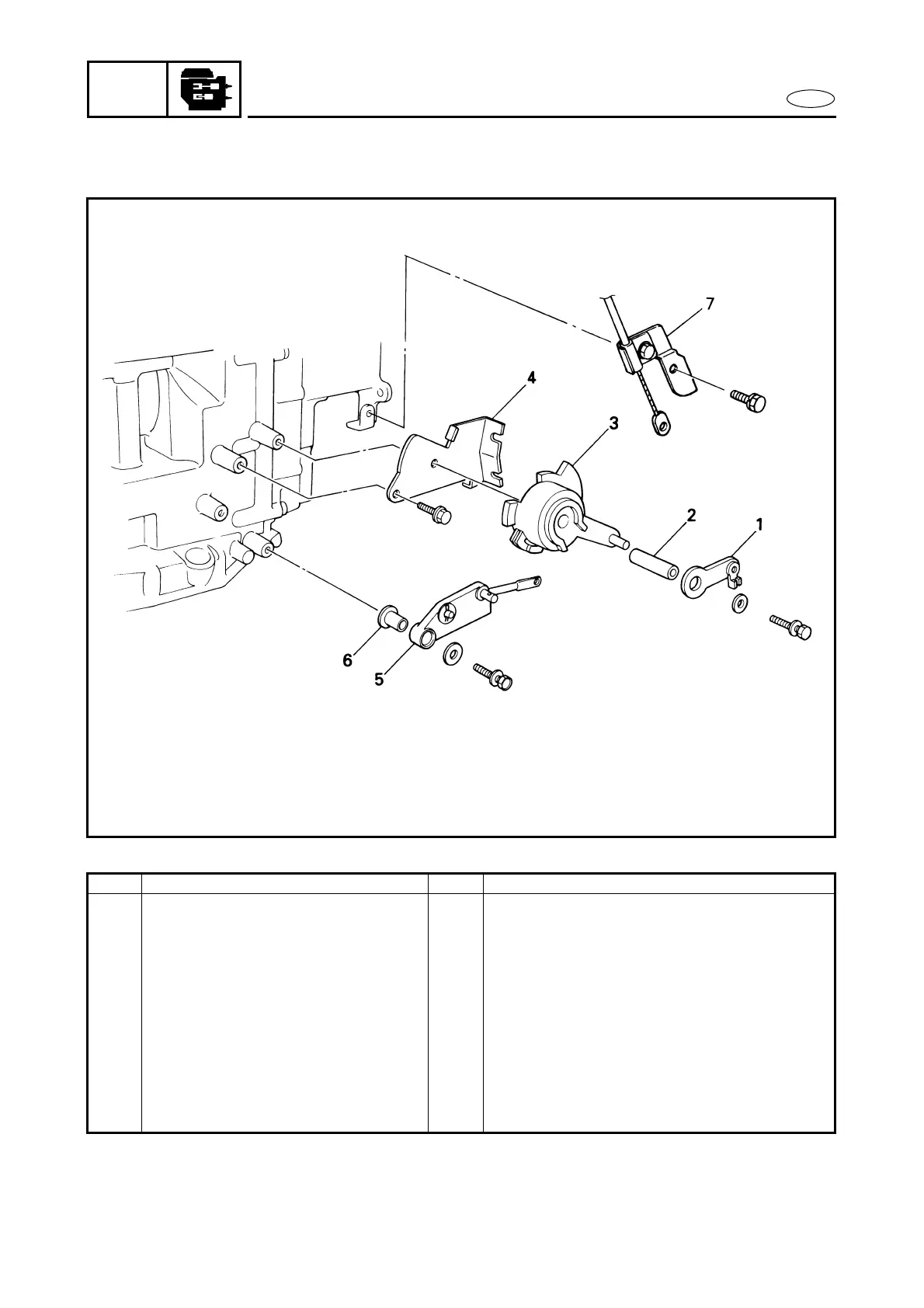

VUE EN ECLATE
TABLEAU DE DEPOSE ET D’INSTALLATION
Etape Procédé/nom de pièce Q’té Remarques particulières
DEPOSE DU BLOC DE COMMANDE Suivre l’“étape” de gauche pour la dépose.
Tringle d’accélérateur Voir “CARBURATEUR” au chapitre 4.
Tringle de sélection Voir “MOTEUR”.
1 Levier de commande d’accélérateur 1
2 Entretoise 1
3 Came de commande d’accélérateur 1
4 Support de came de commande d’accélérateur 1
5 Ens. tringle de sélection 1
6 Collier 1
7 Ensemble de câble du dispositif empêchant le
démarrage en prise (MH)
1
Pour l’installation, inverser les étapes de la dépose.
BLOC DE COMMANDE
17
