UNIDAD DE CONTROL

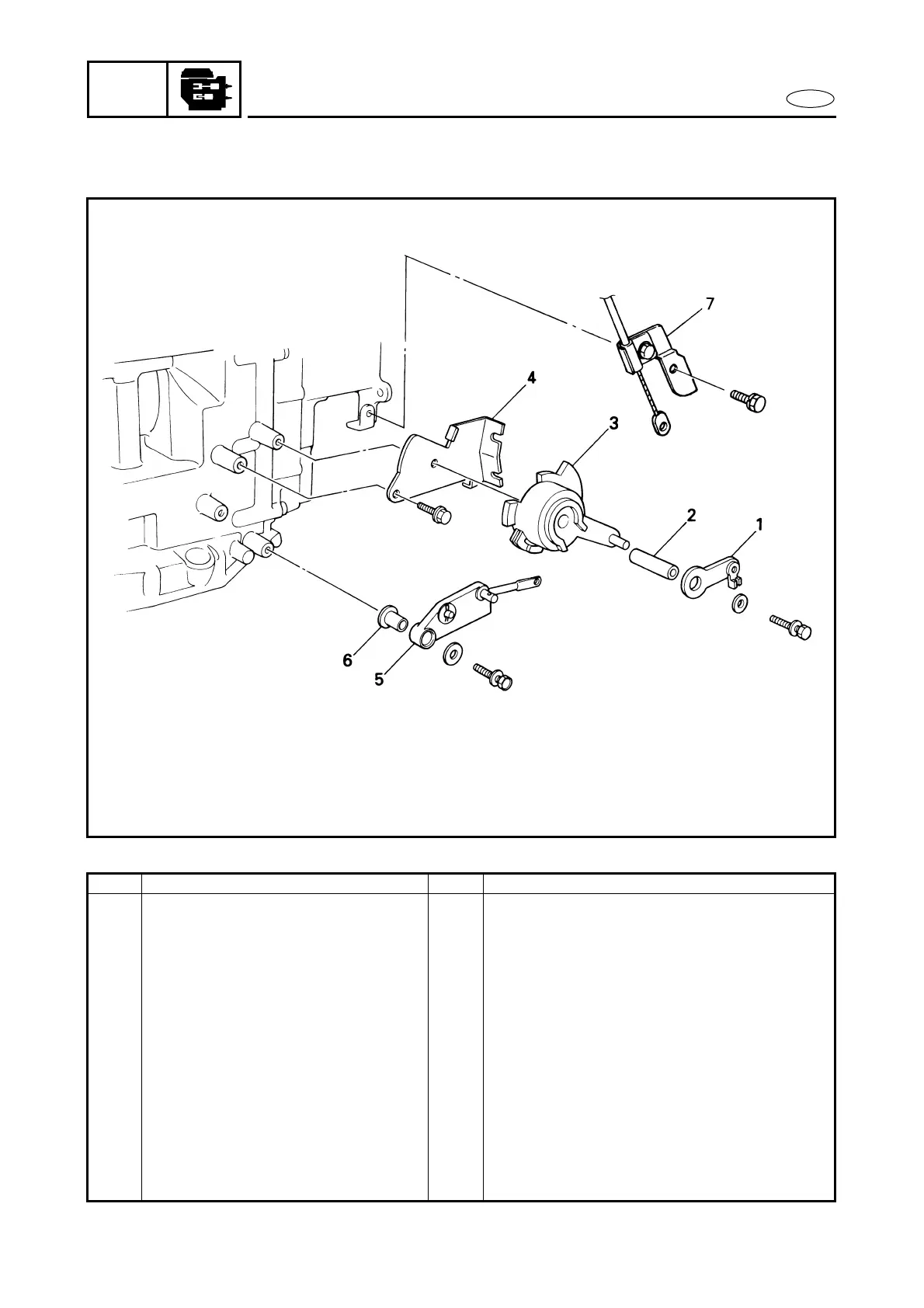

DIAGRAMA DETALLADO
GRÁFICA DE EXTRACCIÓN E INSTALACIÓN
Paso Procedimiento/Denominación de la pieza Cantidad Puntos de servicio
EXTRACCIÓN DE LA UNIDAD DE
CONTROL
Siga los “Pasos” de la izquierda para la extracción.
Varilla de conexión del acelerador Consulte la sección “UNIDAD DEL CARBURADOR” del
capítulo 4.
Varilla de conexión de cambios Consulte la sección “UNIDAD DEL MOTOR”.
1 Palanca de control del acelerador 1
2 Espaciador 1
3 Leva de control del acelerador 1
4 Ménsula de la leva de control del acelerador 1
5 Conjunto de la varilla de articulación de
cambios
1
6 Casquillo 1
7 Conjunto de la conexión del dispositivo de
protección del mecanismo de engranaje
incorporado (MH)
1
Para la instalación, invierta los pasos de la extracción.
UNIDAD DE CONTROL
17
