7-
F
BRKT
1
POIGNEE DE DIRECTION

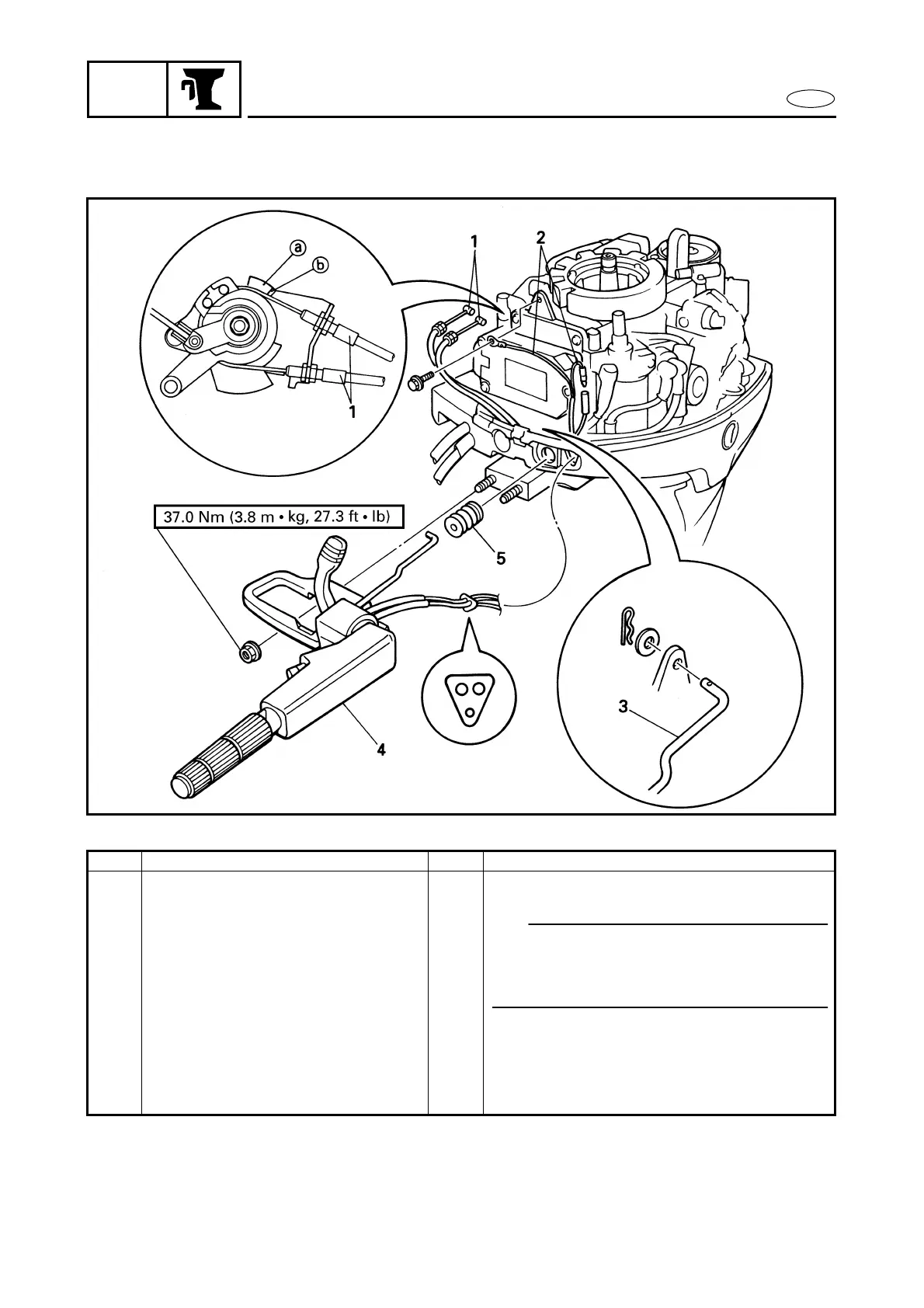

VUE EN ECLATE
TABLEAU DE DEPOSE ET D’INSTALLATION
Etape Procédé/nom de pièce Q’té Remarques particulières
DEPOSE DE POIGNEE DE DIRECTION Suivre l’“étape” de gauche pour la dépose.
Ensemble de couvercle de volant magnétique Voir “VOLANT MAGNETIQUE” au chapitre 5.
1 Câble d’accélérateur 2
2 Fil de coupe-circuit du moteur 2
3 Tringle de sélection 1
4 Ens. poignée de direction 1
5 Œillet 1
Pour l’installation, inverser les étapes de la dépose.
N.B.:
Lors du réglage des câbles d’accélérateur, s’assurer que l
a
butée de came de commande d’accélération a touche la
burée de support b (pleine ouverture des gaz) et serre
r
ensuite les contre-écrous.
POIGNEE DE DIRECTION
1
