7-
F
BRKT
10
CAPOT INFERIEUR

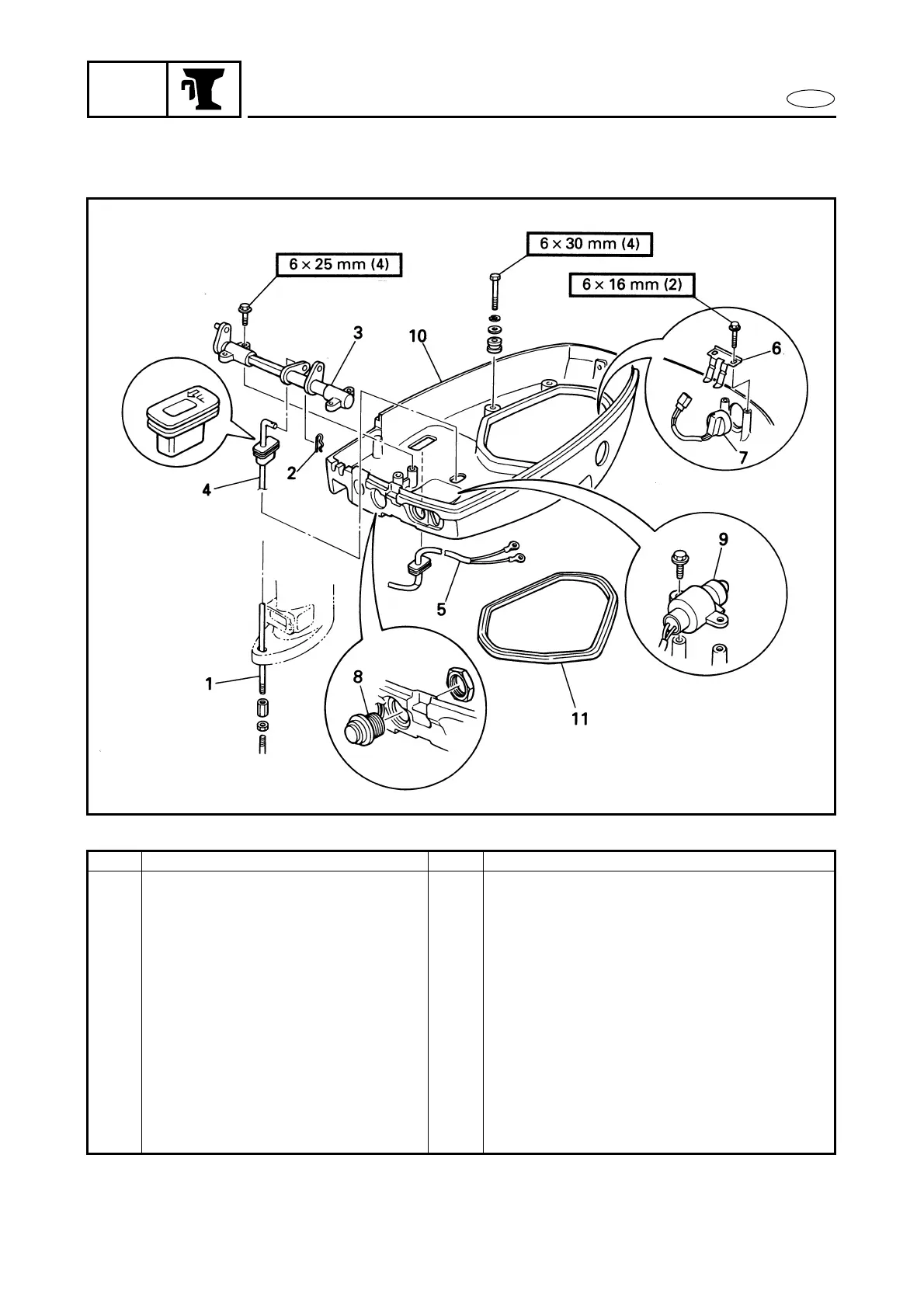

VUE EN ECLATE
CAPOT INFERIEUR
6
TABLEAU DE DEPOSE ET D’INSTALLATION
Etape Procédé/nom de pièce Q’té Remarques particulières
DEPOSE DU CAPOT INFERIEUR Suivre l’“étape” de gauche pour la dépose.
Moteur Voir “MOTEUR” au chapitre 5.
1 Tige de sélecteur 1
2 Agrafe 1
3 Levier de tige de sélecteur 1
4 Tige de sélecteur 1
5 Fil de moteur PTT (EHT, ET) 1
6 Fixation de contacteur de remorque (EHT, ET) 1
7 Contacteur de remorque (EHT, ET) 1
8 Contacteur du démarreur (EH, EHT) 1
9 Contacteur de point mort (EH, EHT) 1
10 Capot inférieur 1
11 Joint en caoutchouc 1
Pour l’installation, inverser les étapes de la dépose.
