7-
ES
BRKT
12
CARENAJE INFERIOR

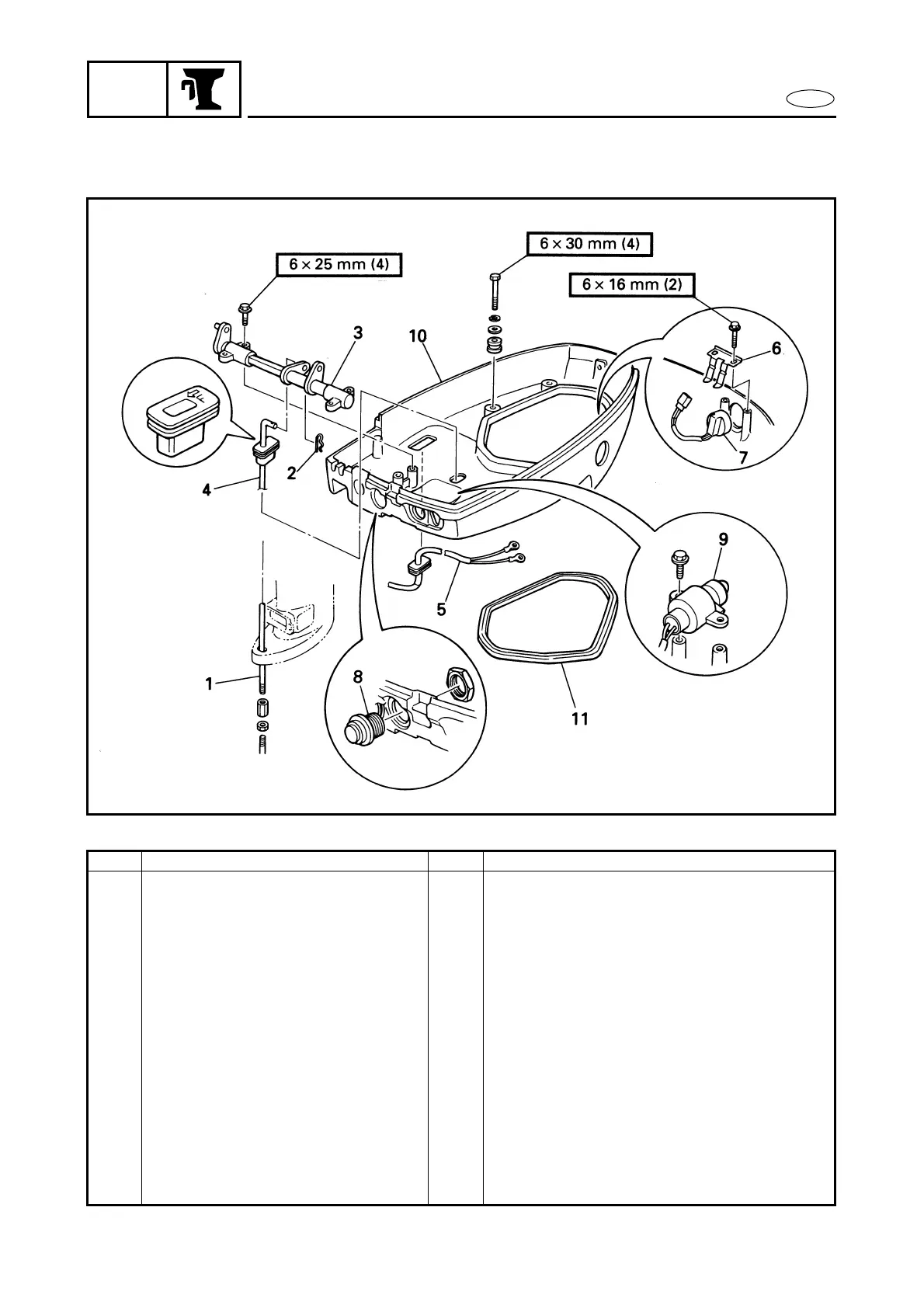

DIAGRAMA DETALLADO
CARENAJE INFERIOR
6
GRAFICÁ DE EXTRACCIÓN E INSTALACIÓN
Paso Procedimiento/Denominación de la pieza Cantidad Puntos de servicio
EXTRACCIÓN DEL CARENAJE
INFERIOR
Siga los “Pasos” de la izquierda para la extracción.
Unidad del motor Consulte la sección “UNIDAD DEL MOTOR” del
capítulo 5.
1 Barra de cambios 1
2 Retenedor 1
3 Palanca de la barra de cambios 1
4 Barra de cambios 1
5 Cable del motor PTT (EHT, ET) 1
6 Retenedor del interruptor de remolque
(EHT, ET)
1
7 Interruptor de remolque (EHT, ET) 1
8 Interruptor del arrancador (EH, EHT) 1
9 Interruptor de punto muerto (EH, EHT) 1
10 Conjunto del carenaje inferior 1
11 Sello de goma 1
Para la instalación, invierta los pasos de la extracción.
