SUPPORT DE DIRECTION

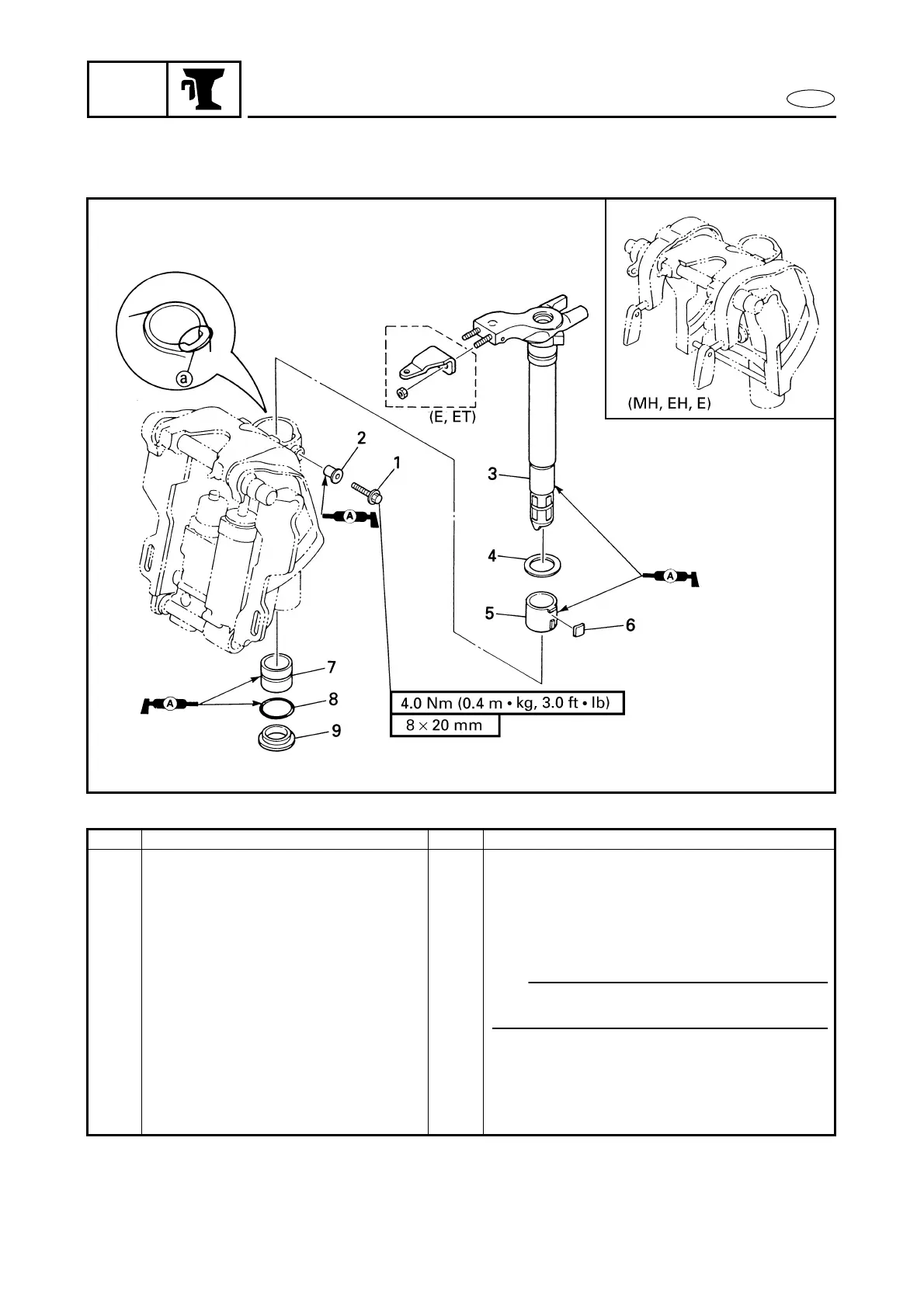

VUE EN ECLATE
TABLEAU DE DEPOSE ET D’INSTALLATION
Etape Procédé/nom de pièce Q’té Remarques particulières
DEPOSE DU SUPPORT DE DIRECTION Suivre l’“étape” de gauche pour la dépose.
Ensemble boîtier supérieur Voir “ENS. BOITIER SUPERIEUR”.
1 Boulon 1
2 Joint en caoutchouc 1
3 Support de direction 1
4 Rondelle 1
5 Coussinet 1
6 Clavette droite 1
7 Coussinet 1
8 Joint torique 1 42,8 × 3,2 mm
9 Coussinet 1
Pour l’installation, inverser les étapes de la dépose.
N.B.:
Aligner la projection du coussinet avec la fente a sur le
support pivotant.
