MOTEUR PTT

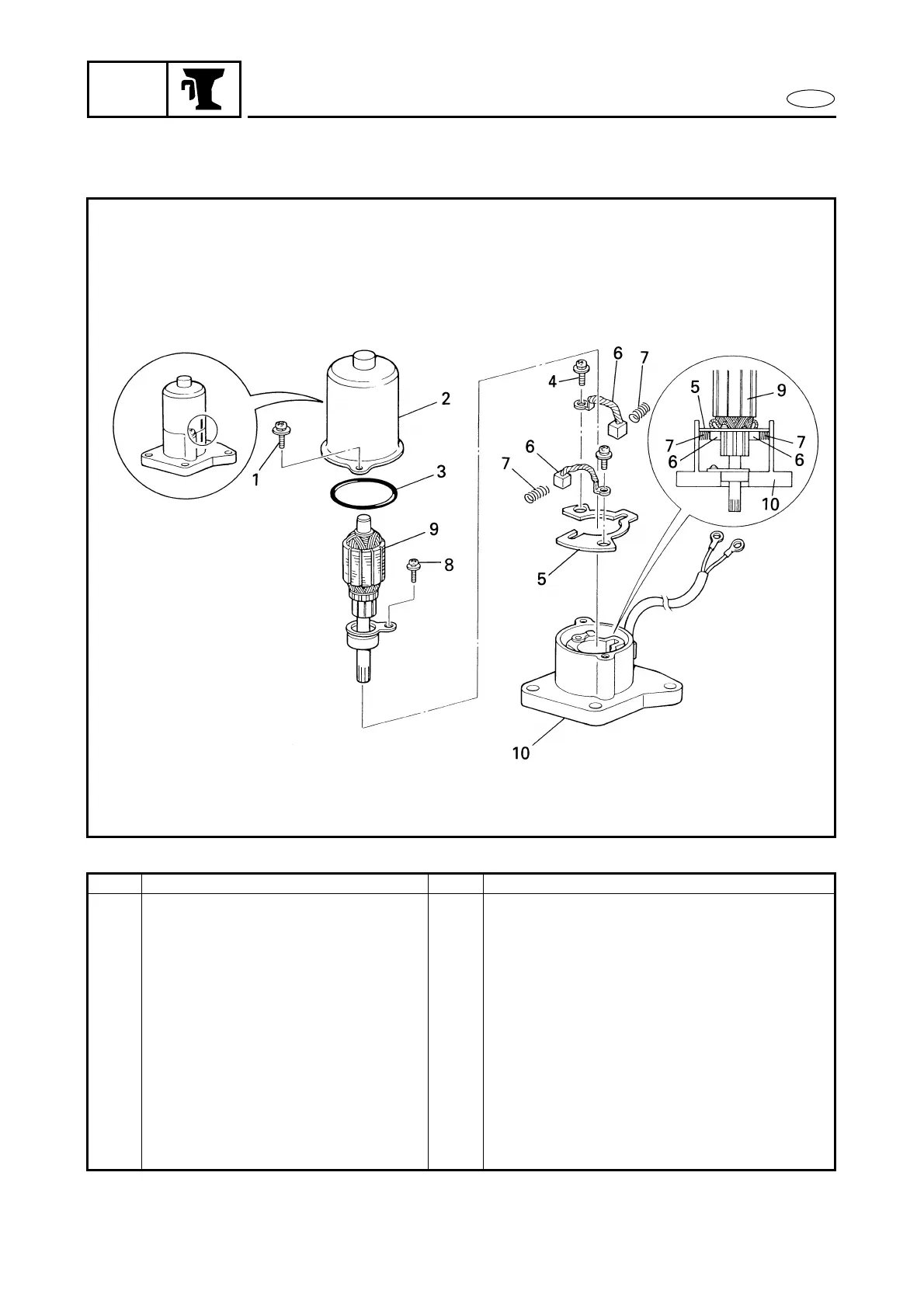

VUE EN ECLATE
TABLEAU DE DEPOSE ET D’INSTALLATION
Etape Procédé/nom de pièce Q’té Remarques particulières
DEMONTAGE DU MOTEUR
D’INCLINAISON ET D’ASSIETTE
ASSISTEES (PTT)
Suivre l’“étape” de gauche pour le démontage.
1 Vis 2
2 Stator 1
3 Joint torique 1 49,5 × 2,0 mm
4 Vis 2
5 Support de balai 1
6 Balai 2
7 Ressort à balai 2
8 Vis 1
9 Induit 1
10 Base de moteur PTT 1
Pour l’installation, inverser les étapes du démontage.
