MOTOR PTT
DIAGRAMA DETALLADO

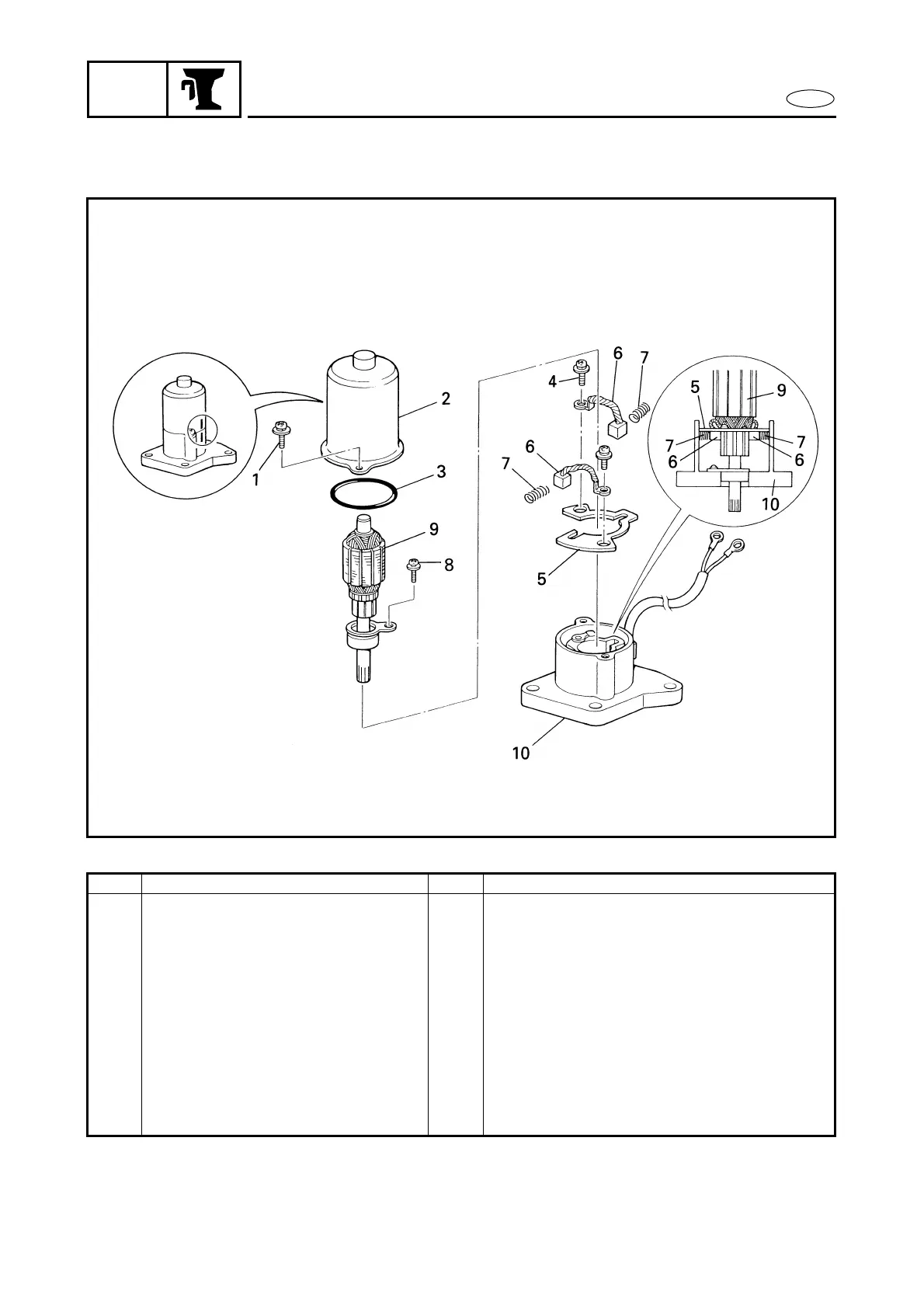

GRAFICÁ DE EXTRACCIÓN E INSTALACIÓN
Paso Procedimiento/Denominación de la pieza Cantidad Puntos de servicio
DESMONTAJE DEL MOTOR PTT Siga los “Pasos” de la izquierda para la extracción.
1 Tornillo 2
2 Estator 1
3 Junta tórica 1 49,5 × 2,0 mm
4 Tornillo 2
5 Portaescobillas 1
6 Escobillas 2
7 Resorte de la escobillas 2
8 Tornillo 1
9 Inducido 1
10 Base del motor PTT 1
Para la instalación, invierta los pasos del desmontaje.
