KRAFTSTOFFPUMPE

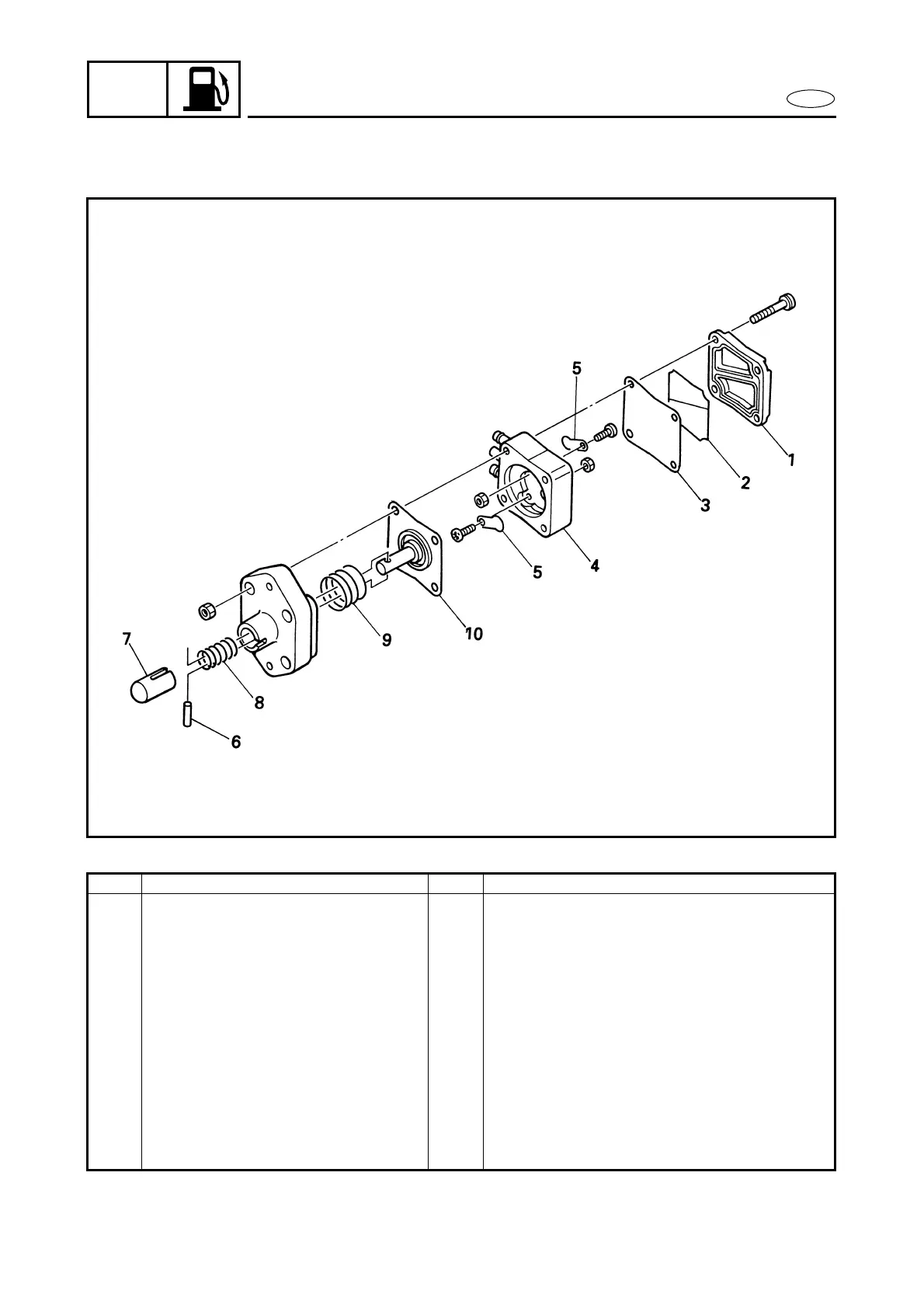

EXPLOSIONSZEICHNUNG
KRAFTSTOFFPUMPE
2
AUSBAU- UND EINBAUTABELLE
Schritt Verfahren/Teilebezeichnung Anzahl Wartungspunkte
KRAFTSTOFFPUMPE ZERLEGEN
Zerlegung in der angegebenen Reihenfolge durch-
führen.
1 Kraftstoffpumpen-Deckel 1
2 Dichtung 1
3 Membran 1
4 Kraftstoffpumpen-Gehäuse 1
5 Ventilsitz 1
6 Stift 1
7 Tauchkolben 1
8 Tauchkolbenfeder 1
9 Membranfeder 1
10 Membran 1
Der Zusammenbau erfolgt in umgekehrter Reihen-
folge.
