WARTUNGSDATEN
SPEC
Steuerkette:
Typ/Gliederzahl 92RH2005-84M/84 ----
Kettenspannung automatisch ----
Kipphebel/Kipphebelwelle:
Kipphebelwellen-Durchmesser 9,981–9,991 mm
(0,3930–0,3933 in)
9,95 mm
(0,3917 in)
Kipphebel-Innendurchmesser 10,000–10,015 mm
(0,3937–0,3943 in)
10,03 mm
(0,3949 in)
Ventile, Ventilsitze, Ventilführungen:
Ventilspiel (kalt) Einlaß 0,05–0,09 mm
(0,0020–0,0035 in)
----
Auslaß 0,08–0,12 mm
(0,0031–0,0047 in)
----
Ventilabmessungen
Ventiltellerdurchmesser “A” Einlaß 22,9–23,1 mm
(0,9016–0,9094 in)
----
Auslaß 19,9–20,1 mm
(0,7835–0,7913 in)
----
Ventilkegelbreite “B” Einlaß 1,19–2,51 mm
(0,0469–0,0989 in)
----
Auslaß 1,49–3,07 mm
(0,0587–0,1209 in)
----
Ventilsitzbreite “C” Einlaß 0,9–1,1 mm
(0,0354–0,0433 in)
1,6 mm
(0,0630 in)
Auslaß 0,9–1,1 mm
(0,0354–0,0433 in)
1,6 mm
(0,0630 in)
Ventiltellerstärke “D” Einlaß 0,5–0,9 mm
(0,0197–0,354 in)
----
Auslaß 0,8–1,2 mm
(0,0315–0,0472 in)
----
Ventilschaftdurchmesser Einlaß 4,475–4,490 mm
(0,1762–0,1768 in)
4,450 mm
(0,1752 in)
Auslaß 4,460–4,475 mm
(0,1756–0,1762 in)
4,440 mm
(0,1748 in)
Ventilführungsdurchmesser Einlaß 4,500–4,512 mm
(0,1772–0,1776 in)
4,542 mm
(0,1788 in)
Auslaß 4,500–4,512 mm
(0,1772–0,1776 in)
4,542 mm
(0,1788 in)
Ventilschaftspiel Einlaß 0,010–0,037 mm
(0,0004–0,0015 in)
0,08 mm
(0,003 in)
Auslaß 0,025–0,052 mm
(0,0010–0,0020 in)
0,10 mm
(0,004 in)

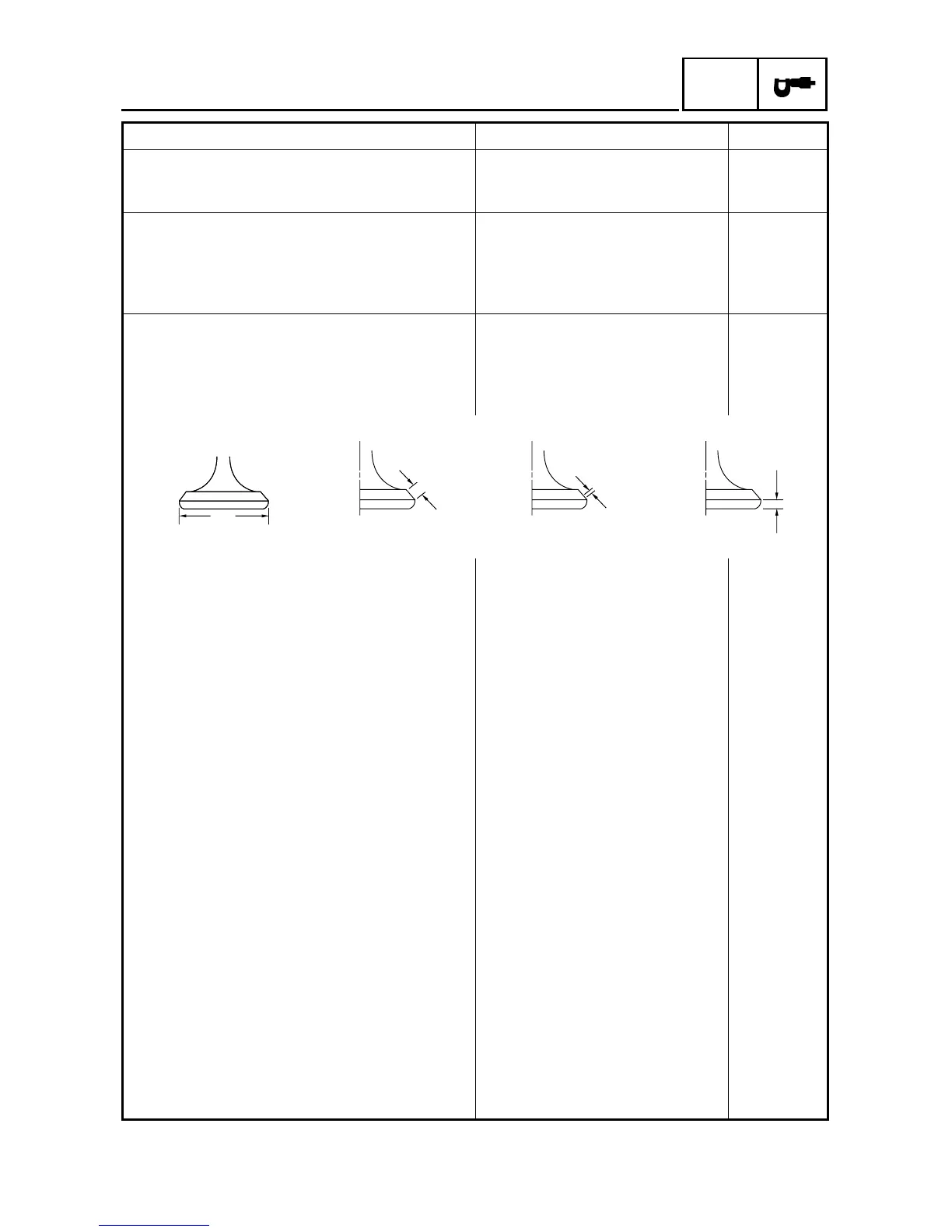

Bezeichnung Spezifikation Grenzwert
A
Ventilteller-Durchmesser
B
Ventilteller-Breite
C
Ventilsitz-Breite
D
Ventilteller-Stärke
Ventiltellerdurchmesser
Ventilkegelbreite
Ventilsitzbreite
Ventiltellerstärke
