2 - 9
Signal Cables
(Model: MGA 12W)

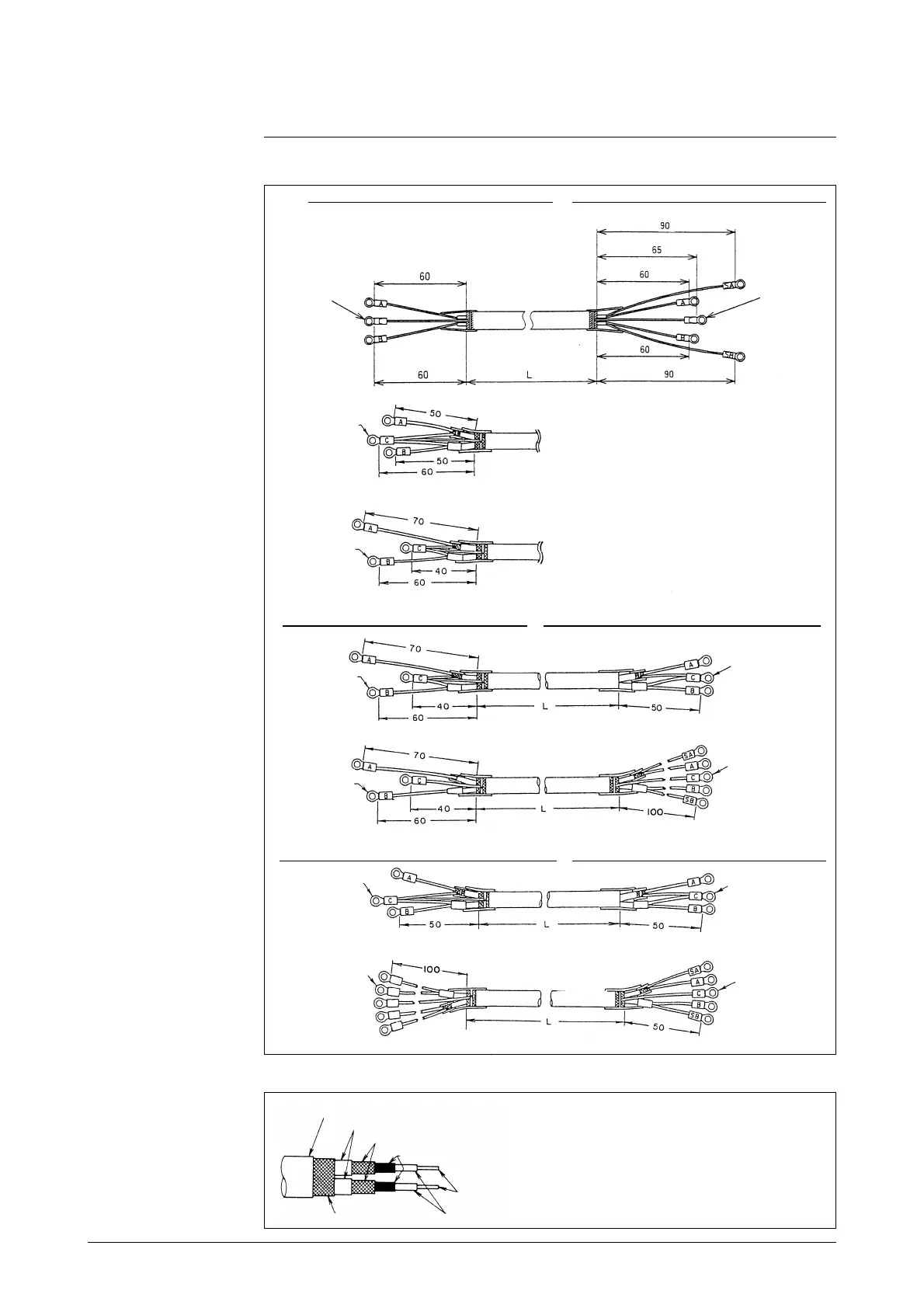

Figure 2-6 Outer Dimensions of Signal Cables
Terminal treatment on detector side Terminal treatment on converter side
For M4 screw
For M4 screw
For M4 screw
For M4 screw
For M4 screw
For M4 screw
For M3 screw
For M3 screw
For M3 screw
For M3 screw
Detector side
Converter side
(Model A)
Detector side
(Model B)
Detector side
Terminal treatment on detector side Terminal treatment on zener barrier side
Zener barrier sideDetector side
(Model B)
(Model E)
(Model D)
(Model E)
(Model E)
(Model C)
(Model E)
(Model D)
Terminal treatment on zener barrier side Terminal treatment on converter side
Zener barrier sideDetector side
Zener barrier side
Converter side
Zener barrier side
Converter side
Figure 2-7 Signal Cable Construction
Outer sheath
Inner sheath
Inner shield
Conductive tube (black)
Conductive wire
InsulatorOuter shield
Note) Strip the conductive tubing
(black) down to the ends of the
inner shields on the conductor
wires for terminals A and B.
For M4 screw
For M4 screw
Electrical Wiring (2) Continued
