CONNECTIONS FOR YOUR
TV
(CONTINUED)

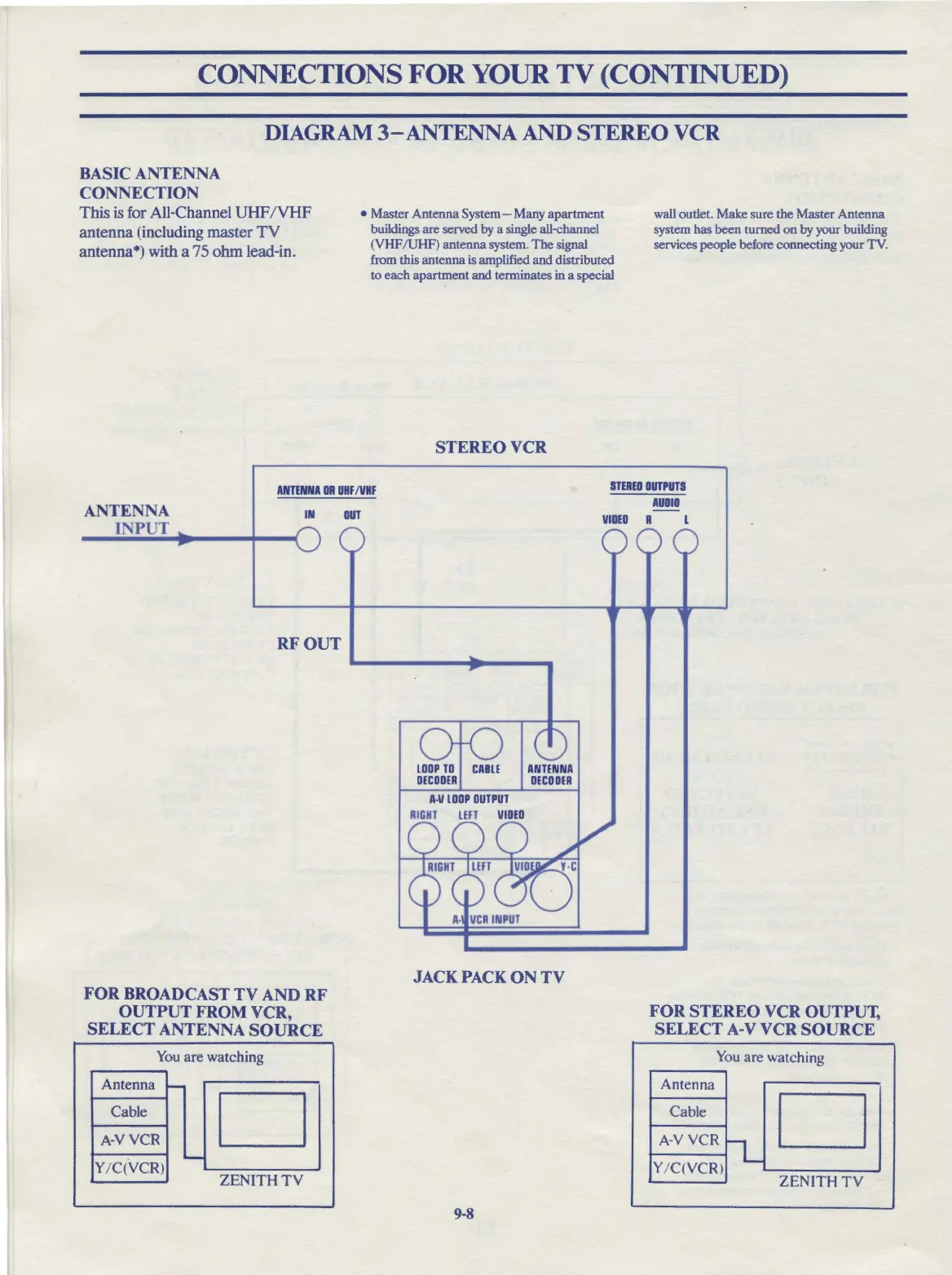

DIAGRAM
3-ANTENNA
AND
STEREO VCR
BASIC ANTENNA
CONNECTION
This
is
for All-Channel
UHF
/VHF
antenna (including master
TV
antenna•) with a 75
ohm
lead-in.
Master Antenna
System-
Many apartment
buildings are served by a single all-channel
(VHF
/UHF)
antenna system.
The
signal
from this antenna
is
amplified and distributed
to each apartment and terminates in a special
STEREO VCR
wall outlet. Make sure the Master Antenna
system has
been
turned
on
by your building
services people before connecting your TV.
ANTENNA
OR
UHF
/VHF
STEREO
OUTPUTS
AUDIO
ANTENNA
I
PUT
IN
RFOUT
FOR BROADCAST
TV
AND
RF
OUTPUT
FROM VCR,
SELECT ANTENNA
SOURCE
You
are watching
Antenna
--
Cable
D
A-VVCR
-
Y/C(VCR)
ZENITH
TV
OUT
JACK
PACK
ON
TV
9-8
VIDEO
R l
FOR STEREO VCR OUTPUT,
SELECT A-V VCR
SOURCE
You
are watching
Antenna
Cable
D
A-VVCR
7__
Y/C(YCR)
ZENITH
TV
