ABB EVLunic - Visninger Og Betjeningselementer; LED-Bjælke

Visninger og betjeningselementer
Betjeningsvejledning V 1.00 Dokument: V 1.00 / Dokument-nr.: 105728 │ Dato 28.05.2018
│11
4 Visninger og betjeningselementer
4.1 LED-bjælke

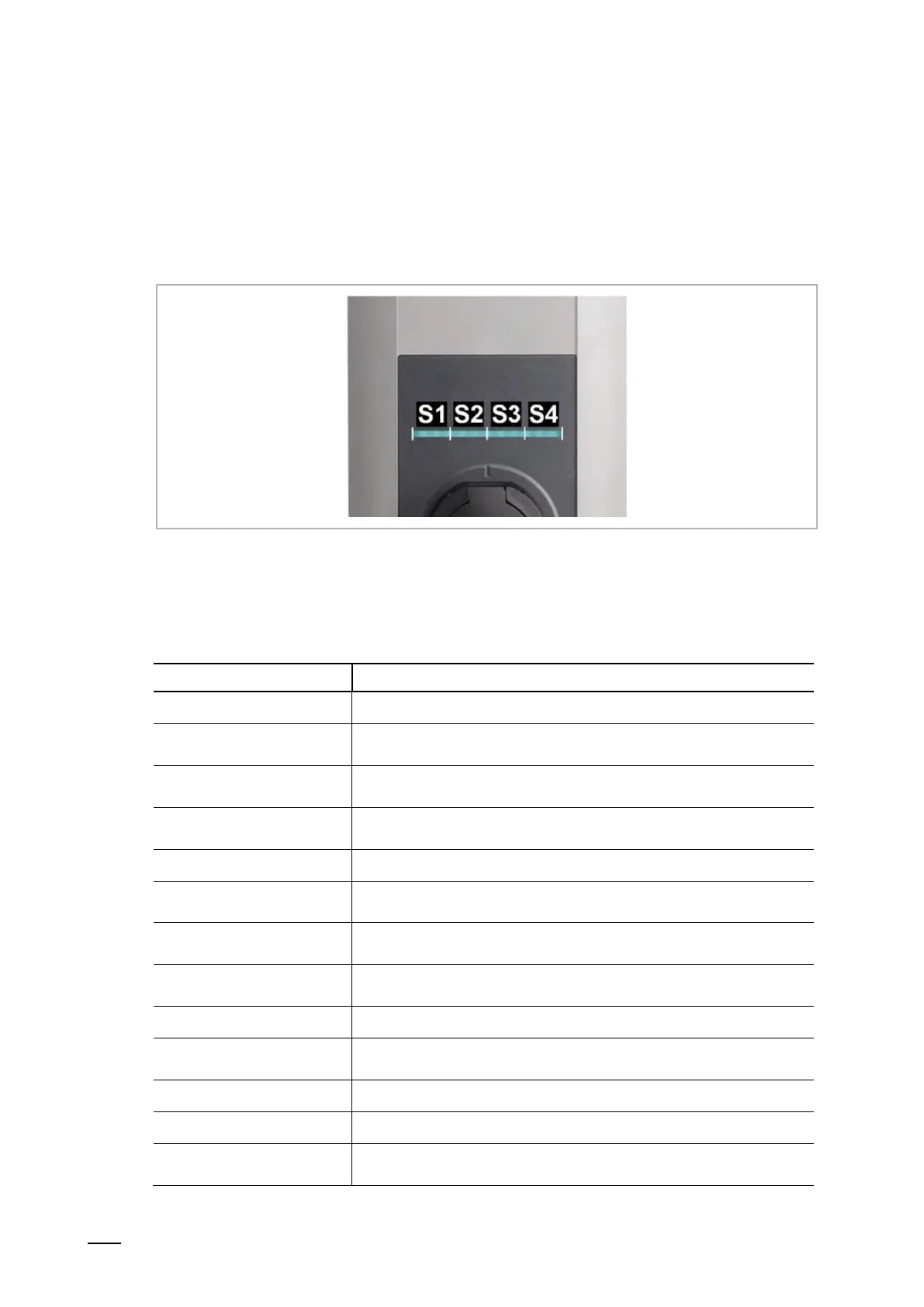

Fig. 5: LED-bjælkens segmenter
LED-bjælken informerer om ladeboksens aktuelle driftstilstand. Den består af 4 segmenter ([S1]
til [S4]), der sammen eller enkeltvist kan lyse eller blinke i forskellige farver.
LED-bjælken er kun synlig, når strømforsyningen er aktiv.
Visning
Beskrivelse
Mørk
Ingen spændingsforsyning eller defekt, for detaljer se "Diagnose"
Blinker grønt
(hvert 3. sekund)
Driftsklar eller ved autorisationsmulighed: Autorisation korrekt udført
Blinker blåt
(hvert 3. sekund)
Ladeboksen venter på en autorisation til aktivering af opladningen.
Blinker grønt
(efter stikket er sat i)
Låsning af ladekablet ved ladebøsningen
Grøn
Det isatte ladekabel er låst, og bilen kan starte en opladning.
Blinker grønt
(hvert sekund)
Opladning udføres (gælder for "EN 61851 mode 3"-opladning)
Blinker grønt
(hvert 3. sekund)
Opladning afsluttet, og ladebøsning frigjort. Ladekablet kan tages ud.
Blinker orange
(hvert 5. sekund)
Temperaturoverskridelse, opladningen afbrydes midlertidigt og
fortsætter atter efter afkøling.
Blå og orange
Ladeboksen befinder sig i opstart.
Orange
(5 sekunder)
Selvtest ved opstart
Orange (S2)
Ladeboksen befinder sig i idrifttagningstilstand.
Blinker rødt
Fejl, for detaljer se "Diagnose"
Blå / rød
Rød / hvid
Fejlvisning via fejlkode, for detaljer om mulige fejlårsager og
fejlafhjælpning, se "FAQs" på ABB-internetsiden
