4 Visning og betjeningselementer
4.1 LED-søyle

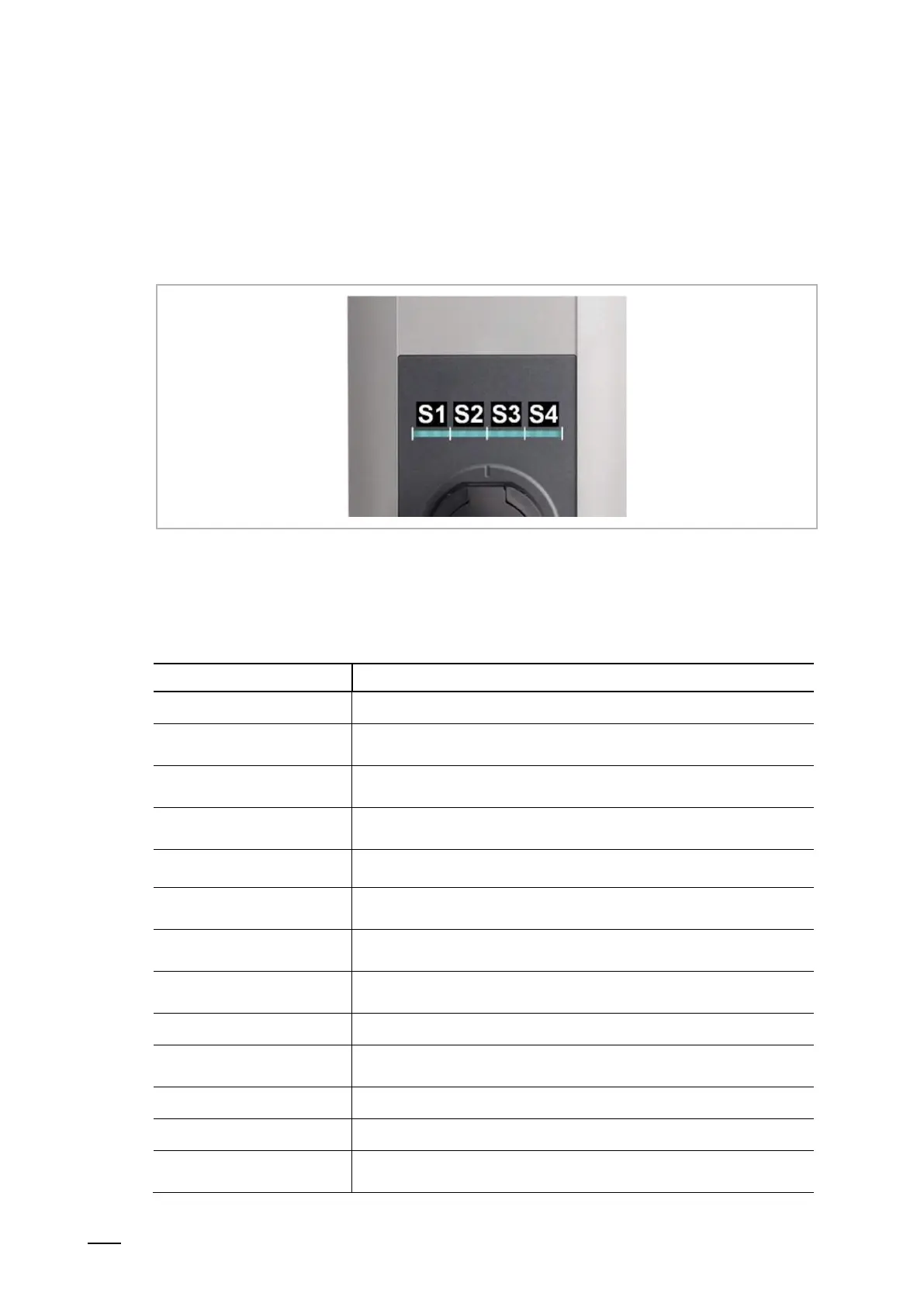

Fig. 5: Segmenter til LED-søylen
LED-søylen informerer om gjeldende driftstilstand til ladestasjonen. Den består av 4 segmenter
([S1] til [S4]) som sammen eller enkeltvis lyser eller blinker med forskjellige farger.
LED-søylen er kun synlig når strømforsyningen er aktivert.
Visning
Beskrivelse
Mørk
Ingen spenningsforsyning eller defekt, for detaljer se “Diagnose”
Grønt blinkende
(hvert 3. sekund)
Driftsklar
eller ved autoriseringsalternativer: Autorisering korrekt utført
Blått blinkende
(hvert 3. sekund)
Ladestasjonen venter på en autorisering for frigivelse av en
ladeprosess.
Grønt blinkende
(etter tilpluggingen)
Lås ladekabelen på ladekontakten
Grønn
Den tilpluggede ladekabelen er låst og en ladeprosessen kan startes fra
kjøretøyet.
Grønt blinkende
(hvert sekund)
Gjennomføring av en ladeprosess (gjelder for lading iht. “EN 61851
modus 3”)
Grønt blinkende
(hvert 3. sekund)
Ladeprosess avsluttet og ladekontakt låst opp. Ladekabelen kan kobles
fra.
Oransje blinkende
(hvert 5. sekund)
Temperaturoverskridelse, ladingen avbrytes forbigående og fortsettes
etter avkjøling.
Blå og oransje
Ladestasjonen står i oppkjøring.
Oransje
(5 sekunder)
Selvtest ved oppkjøring
Oransje (S2)
Ladestasjonen står i igangsettingsmodus.
Rødt blinkende
Feil, se “Diagnose” for detaljer
Blått / rødt
Rødt / hvitt
Feilindikering via fargekode, for detaljer om mulige feilårsaker og for
feilretting, se “FAQer” på ABB-internettsiden
