│11
4 Göstergeler ve kumanda elemanları
4.1 LED şeritleri

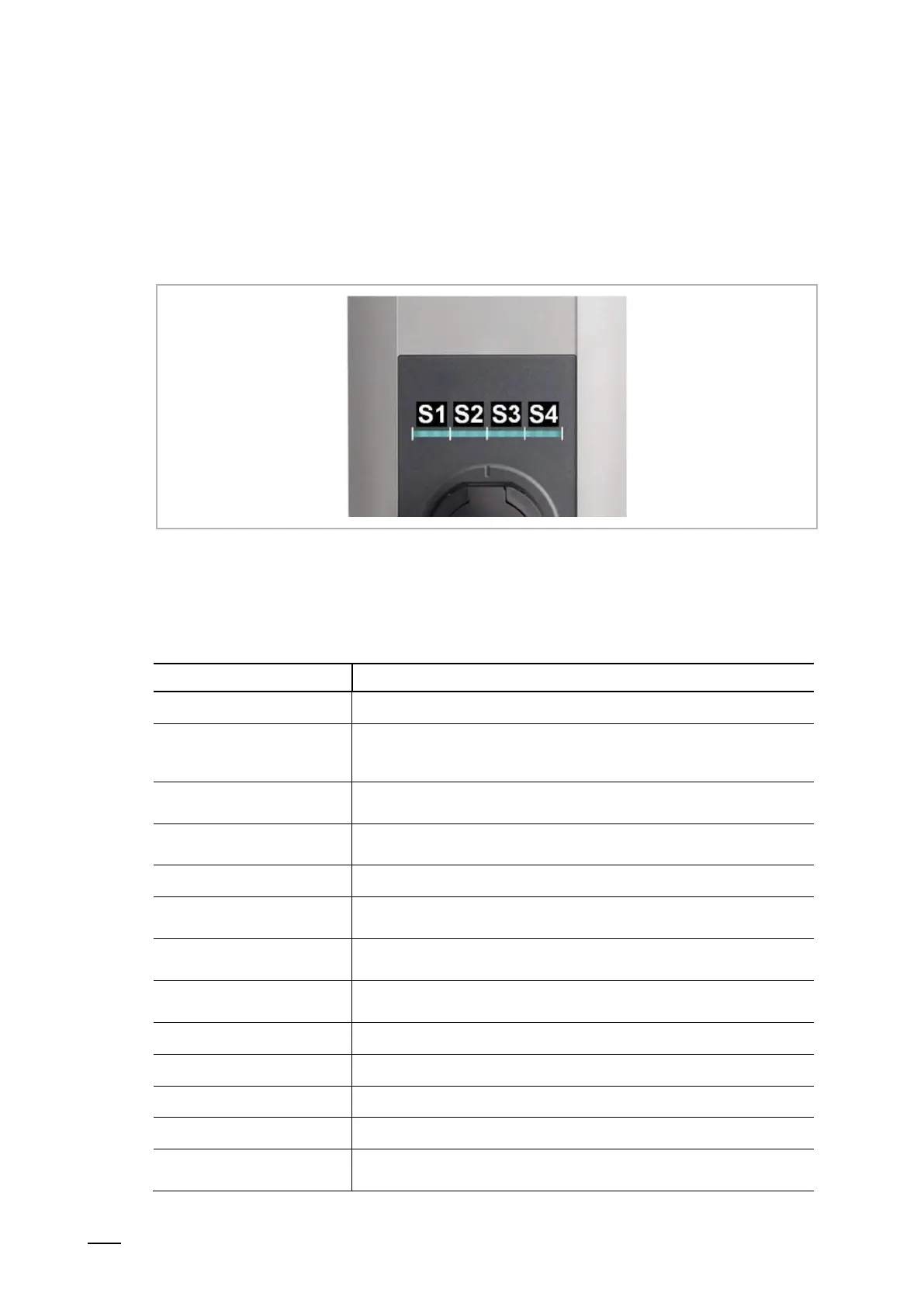

Şek. 5: LED şeritlerinin segmentleri
LED şerit şarj istasyonunun güncel işletim durumu hakkında bilgi verir. 4 segmentten oluşur
([S1] ila [S4]), bunlar birlikte ya da ayrı ayrı yanabilir veya yanıp sönebilir.
LED şerit sadece devreye alınmış akım beslemesinde görünür.
Gösterge
Açıklama
Karanlık
Gerilim beslemesi yok veya arıza, ayrıntı için “diyagnoz”a bakın
Yeşil yanıp söner
(3 saniyede bir)
Çalışmaya hazır
veya yetkilendirme opsiyonunda: Yetkilendirme doğru şekilde
gerçekleşti
Mavi yanıp söner
(3 saniyede bir)
Şarj istasyonu bir şarj işleminin onayı için yetkilendirme bekliyor.
Yeşil yanıp söner
(Taktıktan sonra)
Şarj kovanına şarj kablosunun kilitlenmesi
Yeşil
Takılı şarj kablosu kilitlidir ve şarj işlemi araç tarafından başlatılabilir.
Yeşil yanıp söner
(Her saniye)
Bir şarj işleminin uygulanması (“EN 61851 mod 3” şarj işlemi için
geçerlidir)
Yeşil yanıp söner
(3 saniyede bir)
Şarj işlemi sonlandı ve şarj kovanının kilidi açıldı. Şarj kablosu
çıkartılabilir.
Turuncu yanıp söner
(5 saniyede bir)
Sıcaklık aşımı, şarj işlemi geçici olarak iptal edildi ve soğumadan sonra
yeniden devam edecek.
Mavi ve turuncu
Şarj istasyonu çalışmaya başladı.
Turuncu (5 saniye)
Çalışmaya başlama esnasında otomatik test
Turuncu (S2)
Şarj istasyonu ilk çalıştırma modunda bulunur.
Kırmızı yanıp söner
Arıza, ayrıntılar için “diyagnoz”a bakın
Mavi / kırmızı
Kırmızı / beyaz
Renk kodu üzerinden hata göstergesi, olası hata sebebi ve hata
gidermesi ile ilgili ayrıntılar için ABB internet sitesinde "SSS”lara bakın
