Näyttöja käyttöelementit
Käyttöopas V 1.00 Dokumentti: V 1.00 / Dokumentin nro: 105728 │ Päivämäärä 28.05.2018
│11
4 Näyttöja käyttöelementit
4.1 LED-valopalkki

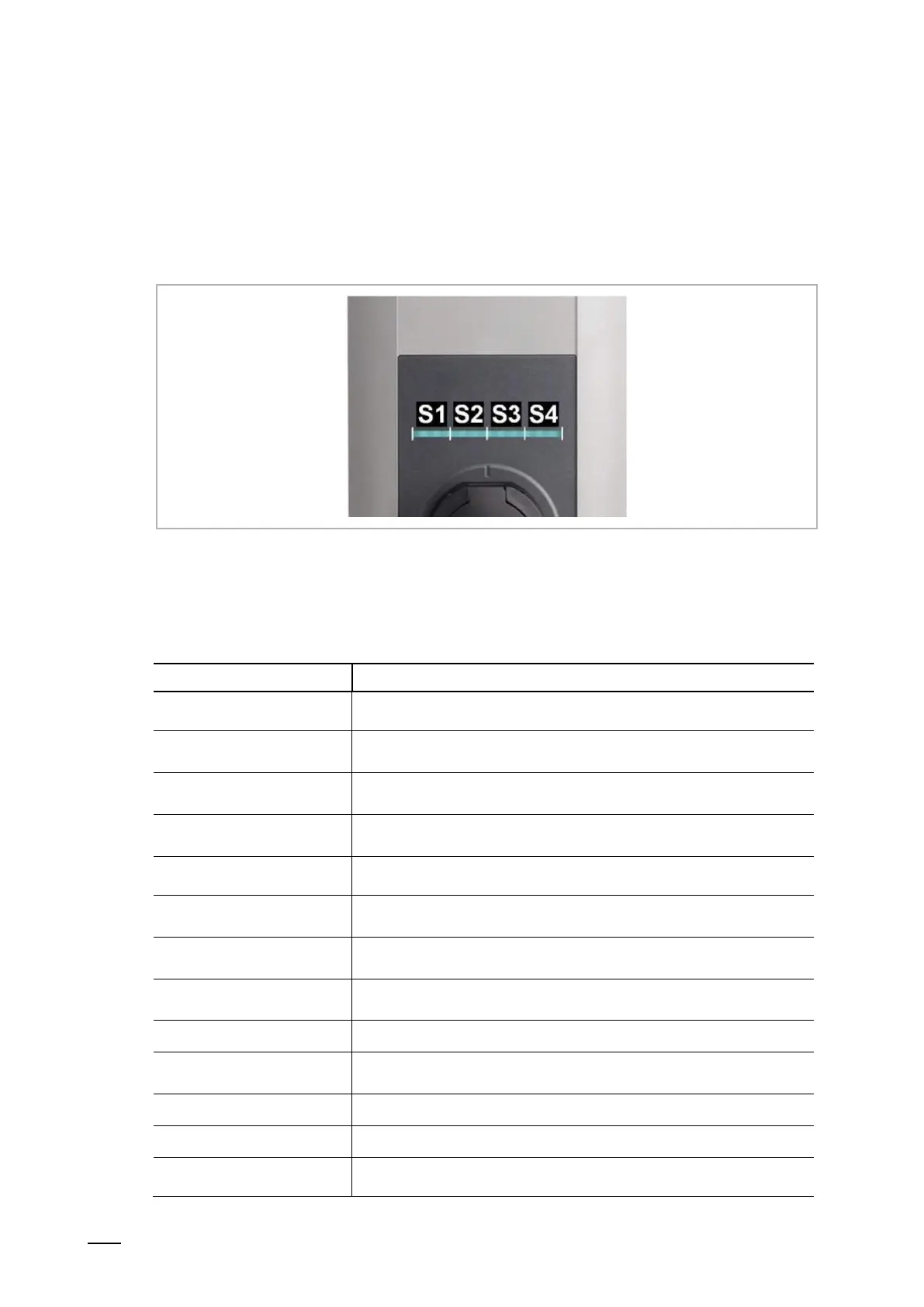

Kuva 5: LED-valopalkin segmentit
LED-valopalkki ilmaisee latausaseman senhetkisen käyttötilan. Se koostuu 4 segmentistä ([S1]
- [S4]), jotka voivat palaa tai vilkkua eri värisinä yhdessä tai erikseen.
LED-valopalkki on näkyvissä vain virransyötön ollessa kytkettynä päälle.
Näyttötapa
Kuvaus
Ei pala
Ei jännitteensyöttöä tai viallinen. Katso tarkat tiedot kohdasta
"Vianmääritys".
Vihreä vilkkuva
(3 sekunnin välein)
Käyttövalmis
tai valtuutustoiminnolla: valtuutus on suoritettu onnistuneesti
Sininen vilkkuva
(3 sekunnin välein)
Latausasema odottaa valtuutusta lataustoimenpiteen aktivoimiseksi.
Vihreä vilkkuva
(liittämisen jälkeen)
Latausjohdon lukitseminen pistorasiaan
Vihreä
Liitetty latausjohto on lukittu, ja ajoneuvo voi aktivoida
lataustoimenpiteen.
Vihreä vilkkuva
(joka sekunti)
Lataustoiminto on aktiivinen (koskee "EN 61851 Mode 3" - latausta)
Vihreä vilkkuva
(3 sekunnin välein)
Lataus on päättynyt ja pistorasian lukitus vapautunut. Latausjohto
voidaan poistaa.
Oranssi vilkkuva
(5 sekunnin välein)
Lämpötilan ylitys; lataus keskeytyy tilapäisesti ja jatkuu taas
jäähtymisen jälkeen.
Sininen ja oranssi
Latausasema on käynnistystilassa.
Oranssi
(5 sekuntia)
Itsetesti käynnistystilassa
Oranssi (S2)
Latausasema on käyttöönottotilassa.
Punainen vilkkuva
Häiriö; katso tarkat tiedot kohdasta "Vianmääritys".
Sininen ja punainen
Punainen ja valkoinen
Värikoodattu vikailmoitus. Katso tarkat tiedot vian mahdollisista syistä ja
vianpoistosta ABB-yrityksen verkkosivuston kohdasta "UKK" ("FAQs").
