ABB EVLunic - Affichages et Éléments de Commande; Barre à LED

Affichages et éléments de commande
Manuel d’utilisation V 1.00 Document: V 1.00 / Numéro du document: 105728 │ Date 28.05.2018
│11
4 Affichages et éléments de commande
4.1 Barre à LED

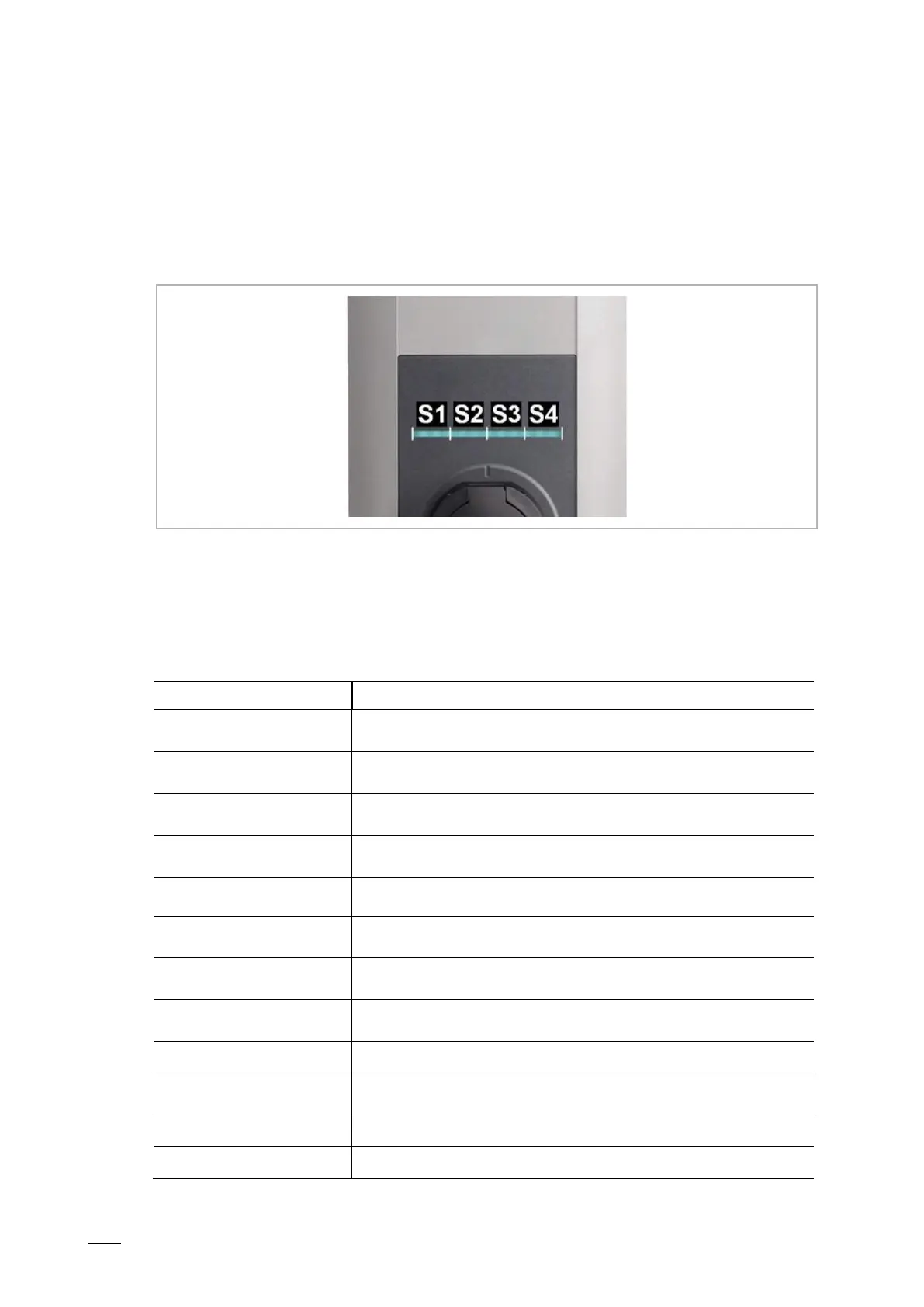

Fig. 5: Segments de la barre à LED
La barre à LED fournit des informations sur l’état d’exploitation actuel de la station de recharge.
Elle comprend quatre segments ([S1] à [S4]) qui s'illuminent ou clignotent ensemble ou
individuellement dans des couleurs va- riées.
La barre à LED est visible uniquement lorsque l'alimentation électrique est activée.
Affichage
Description
Sombre
Pas d’alimentation électrique ou défaut, pour en savoir plus voir
« Diagnostic »
Clignote en vert
(toutes les trois secondes)
Opérationnel
ou avec l’option d’autorisation : Autorisation effectuée correcte- ment
Clignote en bleu
(toutes les trois secondes)
La station de recharge attend une autorisation pour valider la recharge.
Clignote en vert
(après la connexion)
Verrouillage du câble de charge à la prise de charge
Vert
Le câble de charge est branché et verrouillé et le véhicule peut
démarrer la recharge.
Clignote en vert
(chaque seconde)
Exécution d’une recharge (s’applique à la recharge selon « EN 61851
Mode 3 »)
Clignote en vert
(toutes les trois secondes)
Recharge terminée et prise de charge déverrouillée. Le câble de
charge peut être retiré.
Clignote en orange
(toutes les cinq secondes)
Dépassement de température, la recharge est provisoirement
interrompue et reprendra après le refroidissement.
Bleu et orange
La station de recharge est en phase de lancement.
Orange
(5 secondes)
Autotest au lancement
Orange (S2)
La station de recharge est en mode Mise en service.
Clignote en rouge
Panne, pour en savoir plus, voir « Diagnostic »
