4 Elementos de indicação e de comando
4.1 Barra LED

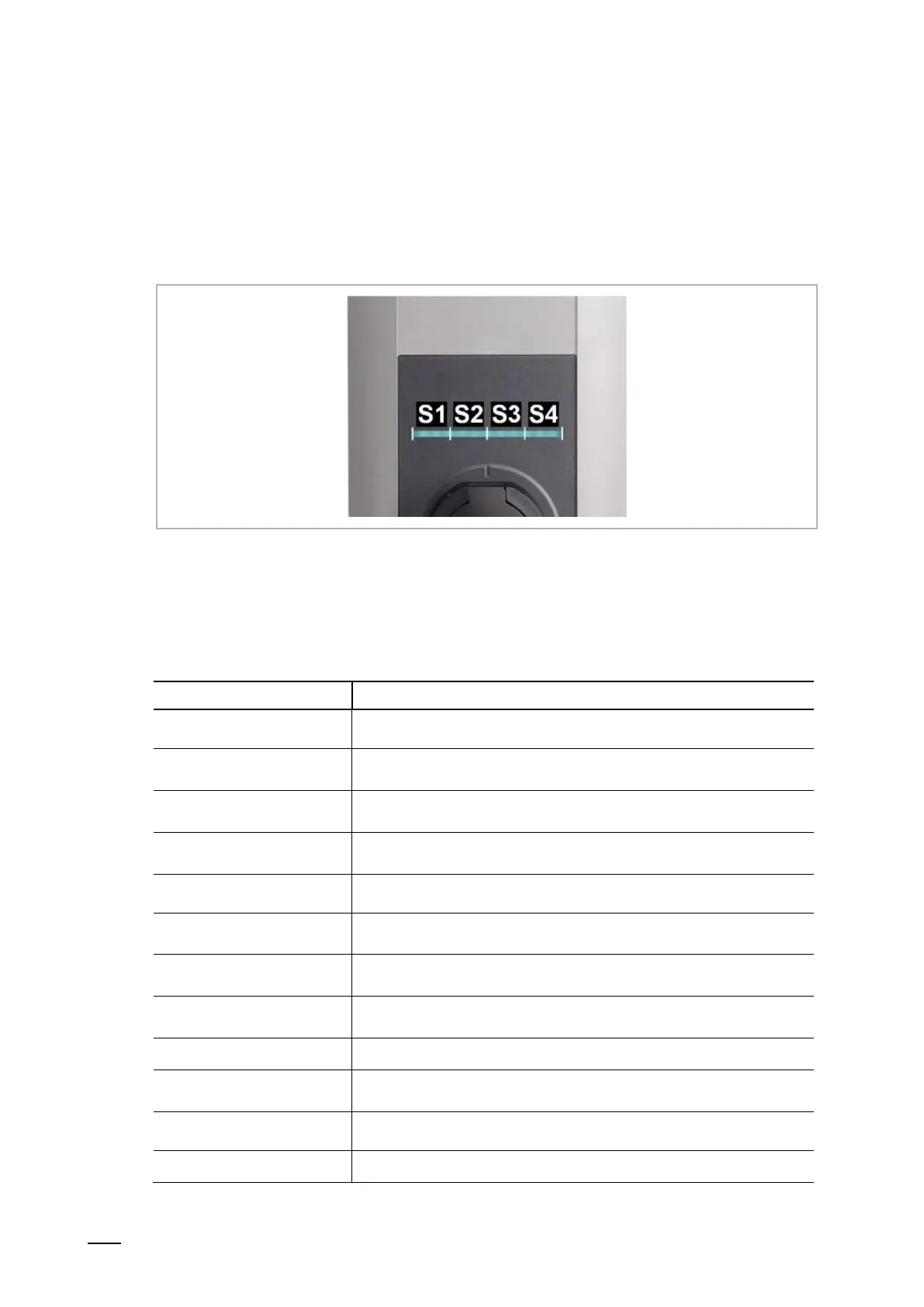

Fig. 5: Segmentos da barra LED
A barra LED informa sobre o estado operacional atual da estação de carregamento. É
composta por 4 segmentos ([S1] até [S4]), que podem acender ou piscar, em simultâneo ou
individualmente a cores diferentes.
A barra LED é apenas visível com a alimentação elétrica ativada.
Indicação
Descrição
Escuro
Sem alimentação de tensão ou com defeito, para detalhes ver
"Diagnóstico"
Verde intermitente
(a cada 3 segundos)
Operacional
ou em caso de opção para autorização: autorização com êxito
Azul intermitente
(a cada 3 segundos)
A estação de carregamento aguarda por autorização para início do
processo de carregamento.
Verde intermitente
(após a ligação)
Bloqueio do cabo de carregamento na tomada de carregamento
Verde
O cabo de carregamento ligado está bloqueado e o processo de
carregamento pode ser iniciado através do veículo.
Verde intermitente
(a cada segundo)
Realização de um processo de carregamento (válido para processo de
carregamento "EN 61851 Mode 3")
Verde intermitente
(a cada 3 segundos)
Processo de carregamento concluído e tomada de carregamento
desbloqueado. O cabo de carregamento pode ser retirado.
Laranja intermitente
(a cada 5 segundos)
Excesso de temperatura, o processo de carregamento foi
temporariamente interrompido e é retomado após o arrefecimento.
Azul e laranja
A estação de carregamento encontra-se em regulação.
Laranja
(5 segundos)
Autoteste durante a regulação
Laranja (S2)
A estação de carregamento encontra-se no modo de colocação em
funcionamento.
Vermelho intermitente
Avaria, para informação detalhada ver "Diagnóstico"
