4 Weergaven en bedieningselementen
4.1 Led-balk

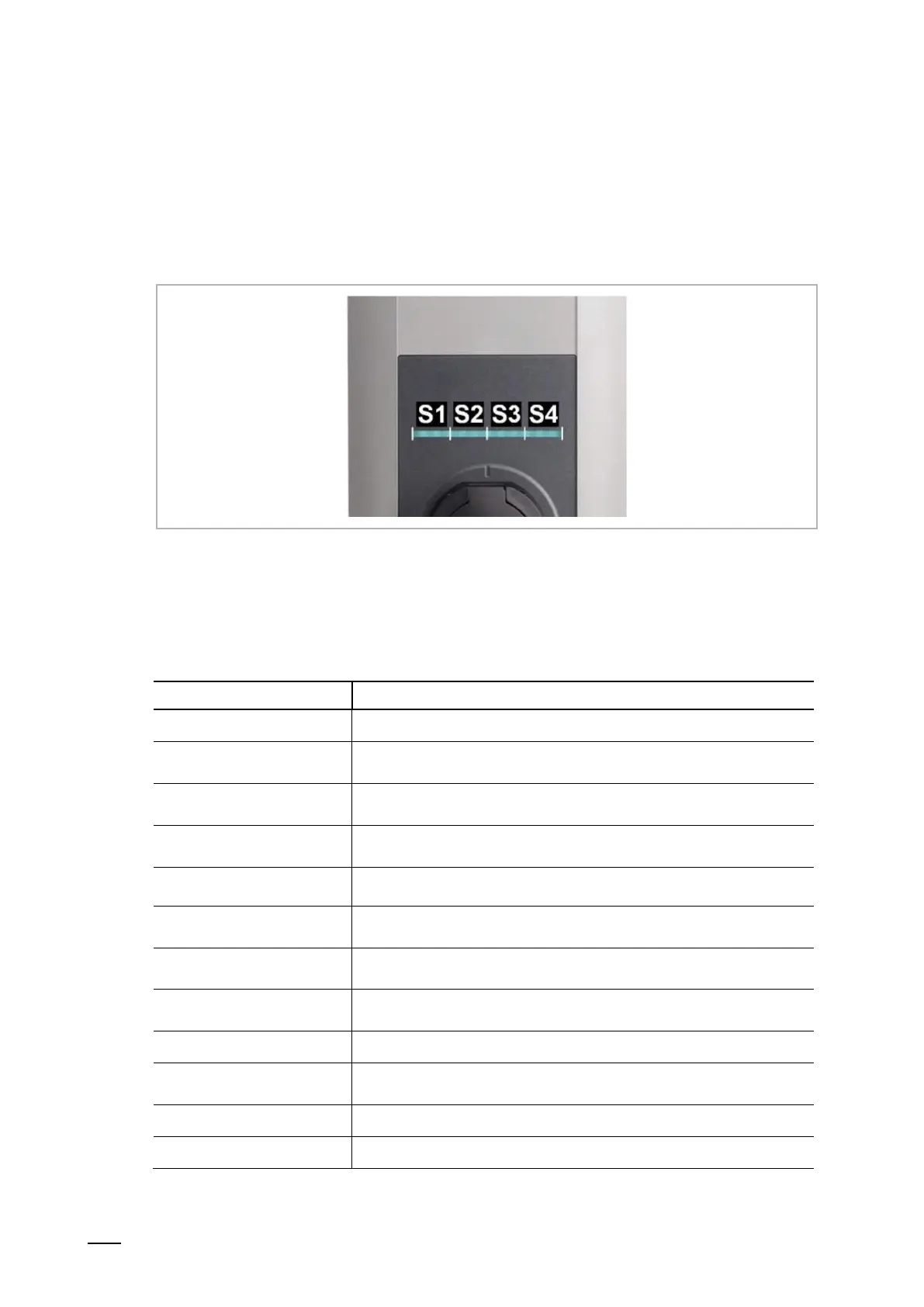

Afb. 5: Segmenten van de led-balk
De led-balk informeert over de actuele bedrijfstoestand van het laadstation. Hij bestaat uit 4
segmenten ([S1] tot [S4]) die samen of afzonderlijk in verschil- lende kleuren kunnen branden of
knipperen.
De led-balk is alleen zichtbaar bij een actieve stroomvoorziening.
Weergave
Omschrijving
Donker
Geen voedingsspanning of defect, voor details zie "Diagnose"
Groen knipperend
(elke 3 seconden)
Bedrijfsklaar
of bij autorisatie-optie: autorisatie correct uitgevoerd
Blauw knipperend
(elke 3 seconden)
Het laadstation wacht op een autorisatie voor het vrijgeven van een
laadcyclus.
Groen oplichtend
(na het insteken)
Vergrendelen van de laadkabel in de laadbus
Groen
De ingestoken laadkabel is vergrendeld en door het voertuig kan een
laadcyclus worden gestart.
Groen knipperend
(elke seconde)
Laadcyclus wordt uitgevoerd (geldt voor laadcyclus volgens “EN 61851
mode 3”)
Groen knipperend
(elke 3 seconden)
Laadcyclus beëindigd en laadbus ontgrendeld. De laadkabel kan
worden uitgetrokken.
Oranje knipperend
(elke 5 seconden)
Temperatuuroverschrijding, de laadcyclus wordt tijdelijk onder- broken
en na afkoeling weer voortgezet.
Blauw en oranje
Het laadstation is aan het opstarten.
Oranje
(5 seconden)
Zelftest bij het opstarten
Oranje (S2)
Het laadstation bevindt zich in de inbedrijfstellingsmodus.
Rood knipperend
Storing, voor details zie "Diagnose"
