Indicazioni ed elementi di comando
Istruzioni d’uso V 1.00 Documento: V 1.00 / N. documento: 105728 │ Data 28.05.2018
│11
4 Indicazioni ed elementi di comando
4.1 Barra a LED

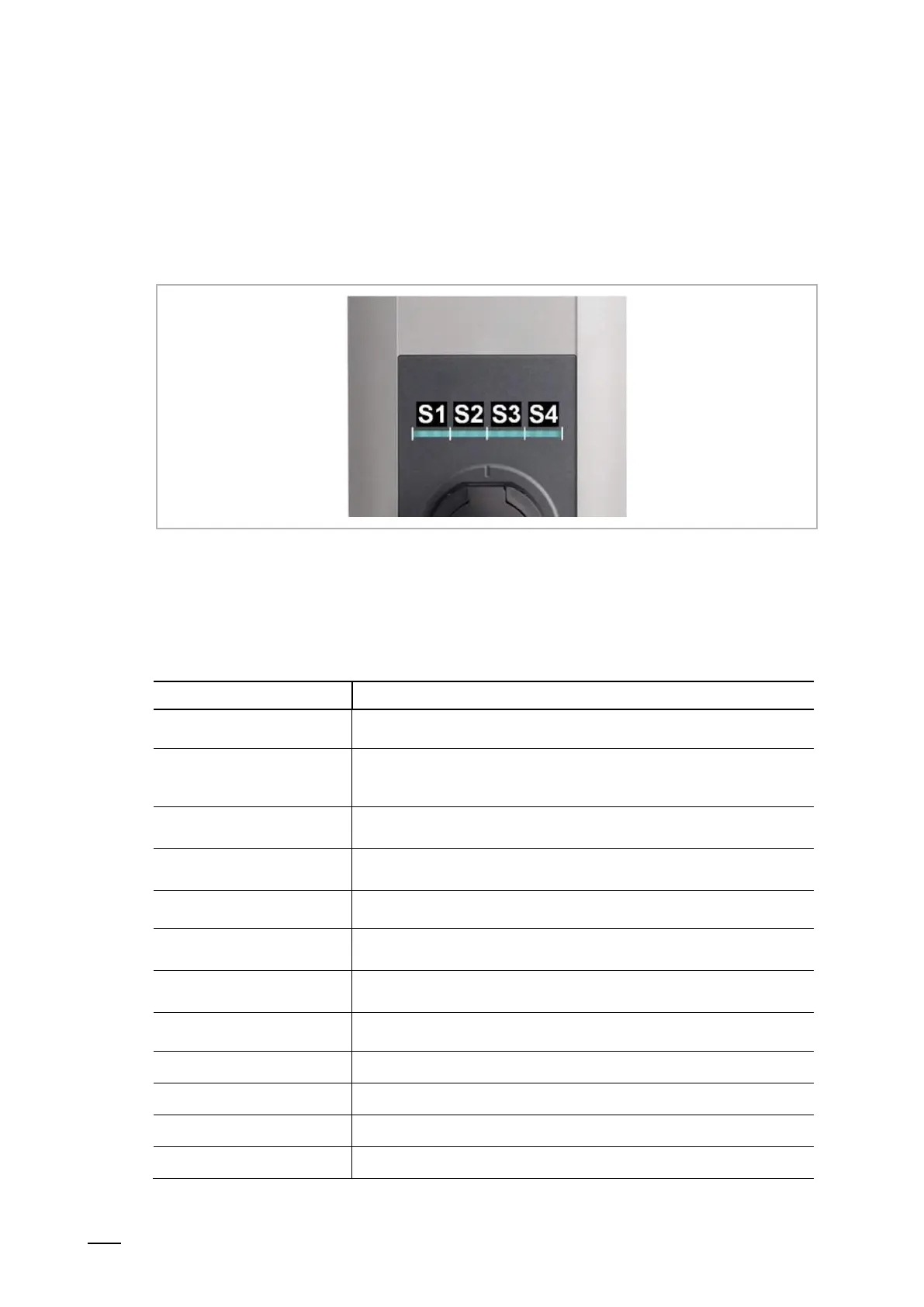

Fig. 5: Segmenti della barra a LED
La barra a LED informa sull'attuale stato di esercizio della stazione di ricari- ca. Questa è
costituita da 4 segmenti (da [S1] a [S4]) che possono accendersi o lampeggiare in quattro colori
diversi.
La barra a LED è visibile solo con l’alimentazione elettrica attivata.
Indicazione
Descrizione
Spento
Nessuna alimentazione di tensione oppure guasto, per maggiori dettagli
vedi "Diagnosi"
Verde lampeggiante
(ogni 3 secondi)
Operativo
oppure con opzione di autorizzazione: Autorizzazione effettuata
correttamente
Blu lampeggiante
(ogni 3 secondi)
La stazione di ricarica attende un’autorizzazione per l’abilitazio- ne di
un processo di carica.
Verde lampeggiante
(dopo il collegamento)
Bloccaggio del cavo di ricarica alla presa di carica
Verde
Il cavo di ricarica collegato è bloccato ed è possibile avviare un
processo di carica dal veicolo.
Verde lampeggiante
(ogni secondo)
Esecuzione di un processo di carica (vale per un processo di carica
"EN 61851 Mode 3")
Verde lampeggiante
(ogni 3 secondi)
Processo di carica terminato e presa di carica sbloccata. Il cavo di
carica può essere scollegato.
Arancione lampeggiante
(ogni 5 secondi)
Superamento della temperatura, il processo di carica viene tem-
poraneamente interrotto e viene ripreso dopo il raffreddamento.
Blu e arancione
La stazione di ricarica si trova in fase di avviamento.
Arancione (5 secondi)
Autotest all’avviamento
Arancione (S2)
La stazione di ricarica si trova in modalità di messa in funzione.
Rosso lampeggiante
Guasto, per maggiori dettagli vedi "Diagnosi"
